Pentes minimales admissibles des couvertures

Bruno, Langa

Selon les types de couverture, la pente joue un rôle très important sur le plan technique, sécurité et économique de la toiture.

Le mauvais choix de la pente peut, par exemple, mener à sous dimensionner ou surdimensionner les éléments de la charpente. Dans les deux cas, on ne s’en sort pas car cela augmente le budget. De plus, si le premier cas se présente, la toiture risque fort de s’écrouler, voire-même de détruire la structure. Alors, il faut refaire toute la toiture et cela coûte encore plus cher.

Voici un extrait gratuit du guide :

Calcul et conversion de pente de toiture

Pour une conversion de pente, remplissez uniquement le champs "Pente". Pour un calcul de pente, de hauteur, ou de base, remplissez deux champs sur trois en laissant vide le champs de la valeur que vous souhaitez calculer.

Remplissez le formulaire ci-dessus puis cliquer sur [Calculer], les résultats seront affichés ici.

Dans la pratique, vous pouvez rencontrer différentes unités pour la mesure des pentes. Cela dépend surtout des fournisseurs, mais en général, on utilise le pourcentage (%) ou le degré (°).

La pente

Calcul d’une pente

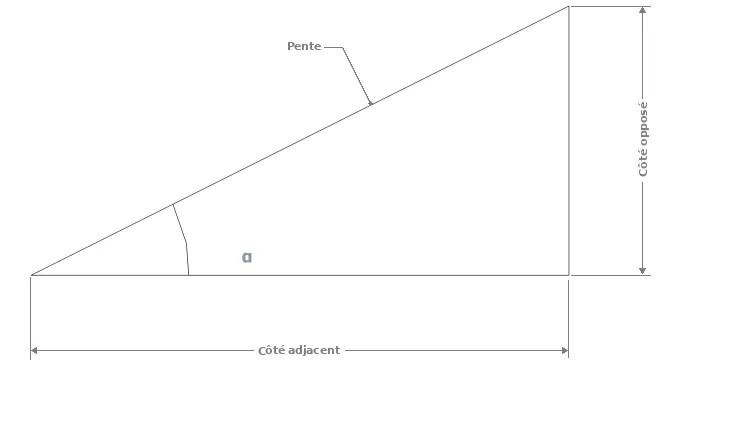

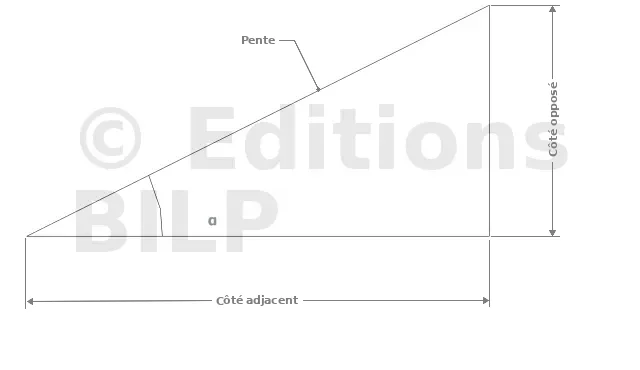

En se référant à un triangle rectangle, la pente est le rapport entre le côté opposé et le côté adjacent. Dans le cas où on a un angle α quelconque, on obtient la pente p= tanα = sinα / cosα

Zone climatique

Zone climatique

Selon les types de couvertures, la pente minimale admissible de ces derniers dépend de la zone climatique de l’endroit où se trouve le projet.

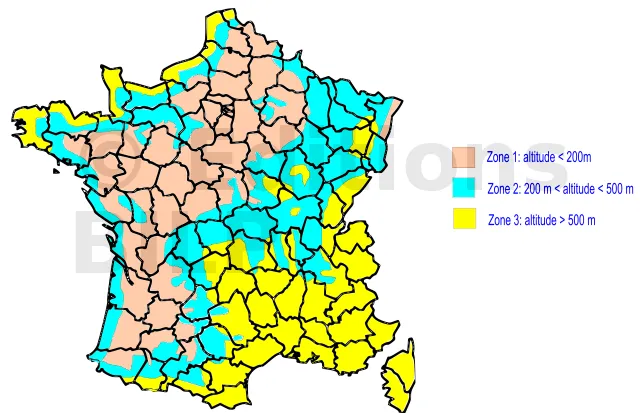

Pour la France, elle est subdivisée en trois zones :

  • Zone I : altitude < 200m
  • Zone II : 200m < altitude < 500m
  • Zone III : altitude > 500m

Chacune d’elles est composée de trois situations dont :

  • Situations protégées : celle-ci se trouve à l’abri des plus forts vents, car elles sont entourées par des collines ou montagnes.
  • Situations normales : là où ils existent des petites variations d’altitudes sur les plaines ou plateaux
  • Situations exposées : elles se situent sur les hautes altitudes (exemple : les montagnes) et aussi aux alentours de 5km de la côte et sur les îles.

Pente minimale admissible pour chaque matériau de couverture

À titre indicatif, les pentes admissibles suivantes sont tirées de DTU. Mais il existe toujours des exceptions de par l’évolution des techniques. Vous pouvez donc facilement demander au fabricant la pente admissible de son produit.

Tuiles à emboîtement [1]

Les tableaux suivants récapitulent les pentes minimales exprimées en pourcentage pour chaque famille de tuile à emboîtement et selon certaines conditions.
On remarque que la pente minimale d’une toiture diminue légèrement lorsqu’on pose un écran.

Petits moules d’aspect plat [%]
Sans écran Avec écran
Situation de construction Protégée Normale Exposée Protégée Normale Exposée
Zone 1 55 60 80 45 50 70
Zone 2 60 70 90 50 60 75
Zone 3 60 70 90 60 70 85
Petits moules à relief [%]
Sans écran Avec écran
Situation de construction Protégée Normale Exposée Protégée Normale Exposée
Zone 1 55 50 70 35 45 60
Zone 2 50 60 80 45 50 70
Zone 3 60 70 90 50 60 75
Grands moules d’aspect plat [%]
Sans écran Avec écran
Situation de construction Protégée Normale Exposée Protégée Normale Exposée
Zone 1 45 50 65 40 45 55
Zone 2 50 55 75 45 45 65
Zone 3 55 65 85 45 55 75
Grands moules à relief [%]
Sans écran Avec écran
Situation de construction Protégée Normale Exposée Protégée Normale Exposée
Zone 1 35 40 60 30 35 50
Zone 2 35 50 70 30 45 60
Zone 3 50 60 80 45 50 70

Tuiles plates [%] [2]

Les tableaux suivants montrent les pentes minimales admissibles à adopter à une toiture en tuiles plates sur chaque zone climatique. La pente sera aussi déterminée en fonction de la longueur de recouvrement (LR) et dont la longueur inclinée de la toiture ne dépasse pas 8m lorsqu’elle est projetée sur l’horizontale. Les cases vides en LR>70mm zone 3 et LR>90mm zone 1 et 2 veulent dire que toutes les pentes ne sont pas utilisables avec ces conditions.

LR ≥ 80mm [3]
Sans écran Avec écran
Situation de construction Protégée Normale Exposée Protégée Normale Exposée
Zone 1 70 80 100 60 70 85
Zone 2 70 90 110 60 80 95
Zone 3 90 110 125 80 95 110
LR ≥ 70mm
Sans écran Avec écran
Situation de construction Protégée Normale Exposée Protégée Normale Exposée
Zone 1 80 90 110 70 80 95
Zone 2 80 100 120 70 85 105
Zone 3 - - - - - -
LR ≥ 90mm
Sans écran Avec écran
Situation de construction Protégée Normale Exposée Protégée Normale Exposée
Zone 1 - - - - - -
Zone 2 - - - - - -
Zone 3 80 100 115 70 85 100

Bac acier et tôle ondulée [%] [4]

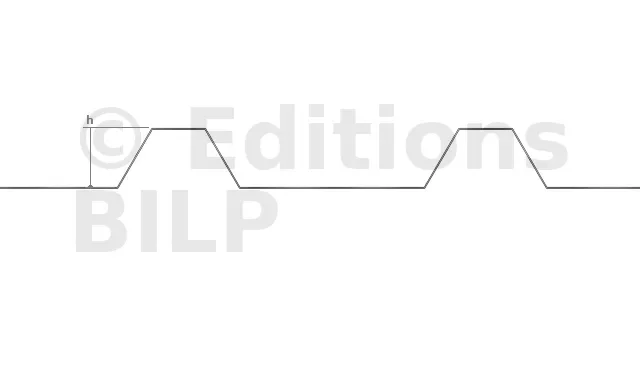

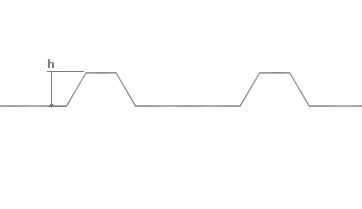

  • h : hauteur de la nervure

En fonction des zones climatiques et de la hauteur des nervures (h), les tableaux suivants indiquent les pentes des couvertures en tôles d’acier nervuré. En se référant à l’illustration concernant le calcul d’une pente, la projection de l’hypoténuse sur le côté adjacent ne doit pas excéder 30m, sinon ces pentes ne seront pas prises en compte.


Pas de pénétration ; pas de plaques PRV translucides ; plaques nervurées de longueur égale à celle du rampant
h ≥ 35[mm] h<35[mm]
Situation de construction Protégée Normale Exposée Protégée Normale Exposée
Zone 1 5 5 5 7 7 7
Zone 2 5 5 5 7 7 7
Zone 3 5 5 5 15 15 15
Autre cas
h ≥ 35[mm] h<35[mm]
Situation de construction Protégée Normale Exposée Protégée Normale Exposée
Zone 1 7 7 10 [5] 10[5] 10[5] 15[5]
Zone 2 7 10[5] 10[5] 10[5] 15[5] 15[5]
Zone 3 H [6] ≤ 500 ==> 10[5] ; 500 ≤ H ≤ 900 ==> 15[5] 15 15 15

Autres types de couverture

Le tableau ci-dessous montre les pentes maximales et minimales des autres types de couvertures. Pour celles, dont les colonnes maximales sont marquées « sans limites », elles peuvent être posées à la verticale et utilisées comme revêtement mural. Dans le cas des chaumes, plaque en PVC et tuile canal, il ne faut pas dépasser ces chiffres, car il y aura risque d’effondrement.

Matériaux de couverture Bardeau de bois Chaume Plaque en polycarbonate
Pente Minimale Maximale Minimale Maximale Minimale Maximale
[%] 58 sans limite 45 120 5 sans limite
Matériaux de couverture Plaque en PVC Shingle Tuile canal
Pente Minimale Maximale Minimale Maximale Minimale Maximale
[%] 27 58 33 sans limite 27 36
Matériaux de couverture Ardoise
Pente Minimale Maximale
Zone1 Zone2 Zone3 sans limite
[%] 25 28 35

Exemple pratique

Exemple 1 :

Pour l’avant-projet de ma future construction, je possède les données suivantes :
Zone du projet : 3 ; situation exposée
Matériau de couverture : tôle ondulée
Dimensions de la tôle : h= 18 mm ; L : 0.90m

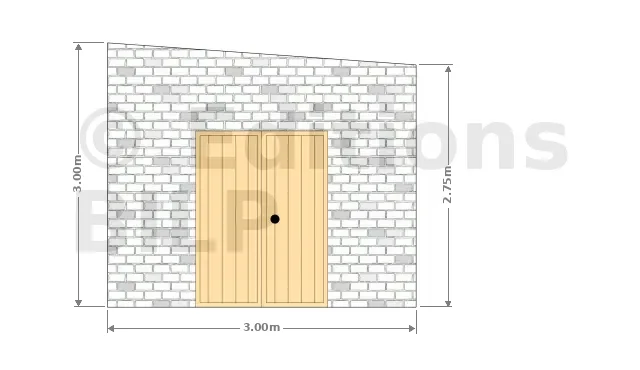

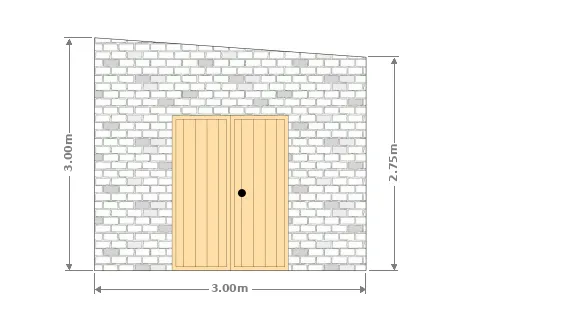

Dimension de mon abri : hauteur à l’égout= 2.75 m ; hauteur de faîtage= 3.00 m et largeur= 3.00 m

D’après les dimensions de mon abri, la hauteur de mon mur pignon sera : hauteur de faîtage - hauteur à l’égout= 3.00 - 2.75 = 0.25 m
J’aurais donc la pente de ma toiture : p= 0.25/3.00= 0.083= 8.3%
Maintenant, je regarde le tableau « autre cas » dans la colonne h<35mm puisque la longueur de ma plaque est différente de celle du rampant.
Le tableau me donne 15% de pente minimale admissible. Ce n’est pas gagner, il faut que je change les dimensions de mon abri. Deux choix s’offrent à moi :
1er cas : je modifie la largeur de mon abri.
Posons X la largeur de la cabane, alors p= 0.25/X pour avoir X= 0.25/p= 0.25/(15%)=1.67 m

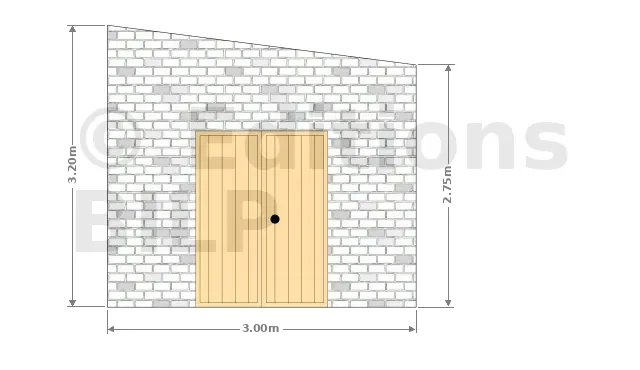

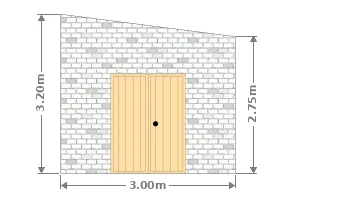

2nd cas : je remplace la hauteur du mur pignon.
Posons Y la hauteur du mur pignon, donc p= y/3.00==> y= 3p = 3* (15%)= 0.45 m
Après réflexion, je préfère de loin le 2nd cas en modifiant la hauteur du mur pignon.
Les dimens[...]

...Il y a une suite !
Pour lire la suite de l'article, devenez Membre
  • Ainsi vous découvrirez :
  • La pente
  • Zone climatique
  • Pente minimale admissible pour chaque matériau de couverture
  • Tuiles à emboîtement [[extrait du DTU 40.21 Couvertures en tuiles à emboîtement]]
  • Tuiles plates [%] [[extrait du DTU 40.23 couverture en tuile plate]]
  • Bac acier et tôle ondulée [%][[extrait du DTU 40.35 couverture en tôles d'acier nervurées]]
  • Autres types de couverture
  • Exemple pratique
  • Et de nombreuses illustrations haute-définition :
  • Zone climatique
  • Calcul d’une pente


  • mais aussi le téléchargement du guide de construction COMPLET au format PDF, les vidéos de formations exclusives, les outils de calculs, les composants SKETCHUP, etc. etc.

Pour devenir Membre, il suffit d’acquérir le guide :

Notes

[1extrait du DTU 40.21 Couvertures en tuiles à emboîtement

[2extrait du DTU 40.23 couverture en tuile plate

[3LR : longueur de recouvrement

[4extrait du DTU 40.35 couverture en tôles d’acier nervurées

[5la pente peut être réduite à 7% en y ajoutant des compléments d’étanchéité transversaux dans le cas où les plaques nervurées en PRV serait absentes mais les pénétrations ou les joints transversaux de plaques nervurées existent quand même.

[6altitude de l’endroit où on aménage le projet
