Les plaques ondulées PVC, acier, fibrociment, etc.

bruno

Pour des plaques avec petites ou grandes ondes, faites en PVC, polyester, polycarbonate ou acier galvanisé, la pose de couverture en plaques ondulées est la plus facile à réaliser même pour un débutant. Néanmoins, il existe des techniques essentielles qu’un bon couvreur doit connaître a priori.

Voici un extrait gratuit du guide :

Les préparations

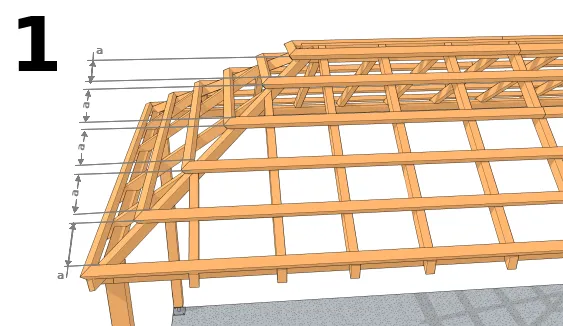

  • a : distance entre les liteaux

Avant de poser les plaques ondulées, il est important de bien préparer la charpente (panne + chevron). En effet, même si la charpente est très simple, ses éléments doivent être bien fixés et parallèles entre eux, c’est-à-dire de manière équidistante. Selon leur longueur, les plaques ondulées doivent être fixées au moins sur deux chevrons toujours suivant la longueur. La distance maximale laissée entre deux chevrons ne doit pas excéder celle indiquée par le fournisseur. Dans le cas où la distance entre les chevrons est trop importante, vous devez ajouter un autre chevron. Bien évidemment, tous les calculs sont prévus bien avant la mise en œuvre.

1ère astuce de pose

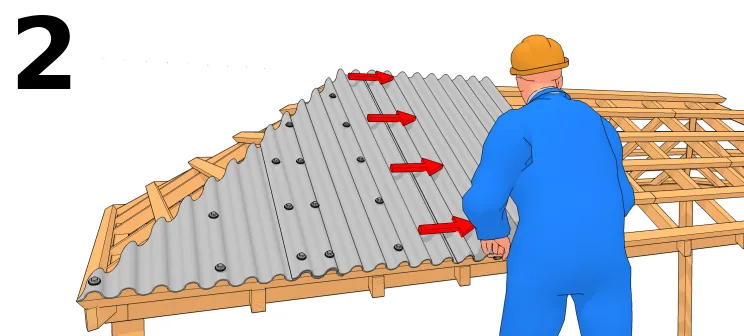

La pose des plaques ondulées se fait feuille par feuille et rangée par rangée. Elle commence de bas en haut (de la gouttière au faîtage), et à partir d’une extrémité de la toiture.
En règle générale, cette extrémité correspond au côté opposé au vent dominant.

2ème astuce de pose

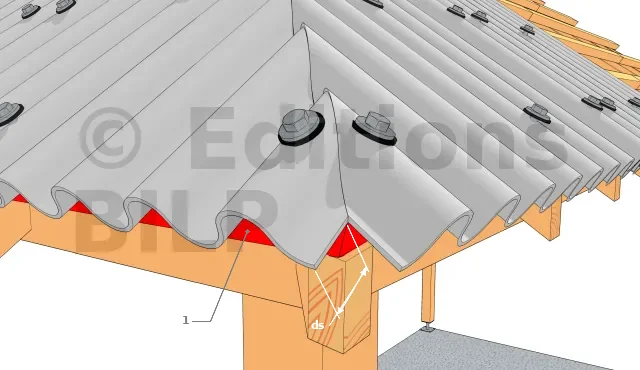

  • df : débords frontaux
  • 1 : repères pour les débordements frontaux et latéraux

La pose précise de la première plaque ondulée est importante. Il faut que celle-ci soit bien placée car la pose des autres plaques en dépend. La première plaque est placée sur l’extrémité de la toiture. Assurez-vous bien que les débordements latéraux et frontaux soient bien respectés de part et d’autre des extrémités de la première plaque (c’est-à-dire le long des rives et le long de la gouttière). Il est préconisé de bien mesurer et d’utiliser des repères si nécessaire. Contrôlez l’équerrage de la première plaque avec les chevrons avant de fixer définitivement.

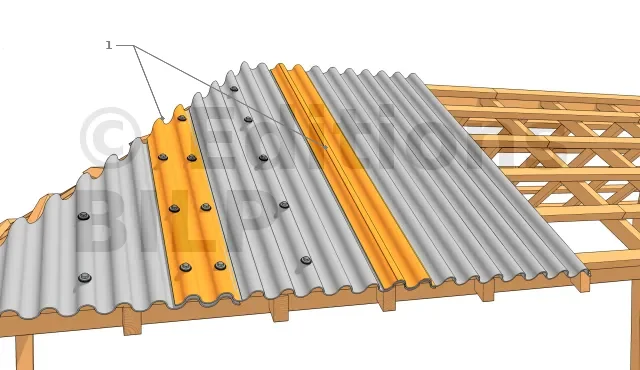

3ème astuce de pose
  • 1 : Surface de superposition transversale

La pose des autres plaques se fait après que les tire-fonds de la première plaque soient bien fixés. Il en est de même pour les autres plaques.
Ne pas oublier de superposer les plaques entre-elles transversalement (minimum une onde complète) et longitudinalement.

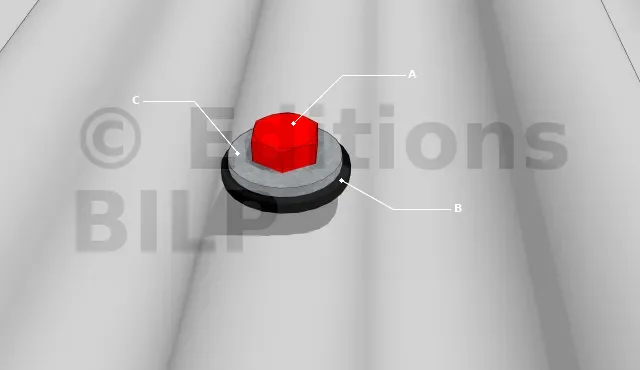

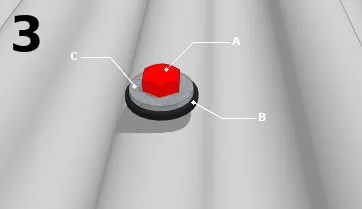

La fixation
  • A : Tire-fond
  • B : Rondelle en caoutchouc
  • C : Plaque de compression en aluminium

Utilisez des tire-fonds pour fixer les plaques. Ils seront placés sur la partie haute d’une onde.
Muni de rondelle en caoutchouc et d’une plaque en aluminium, utilisez une clé à cliquet pour serrer les tire-fonds. Par contre, il faut faire attention à ne pas trop serrer les tire-fonds pour éviter l’éclatement et l’écrasement de la plaque.

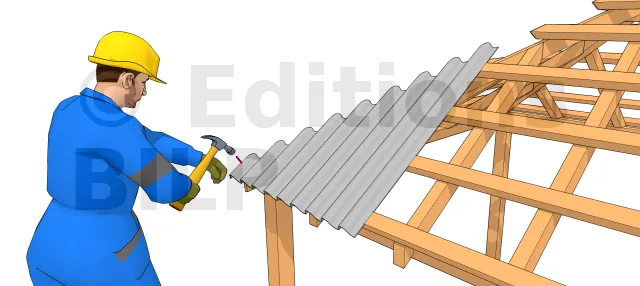

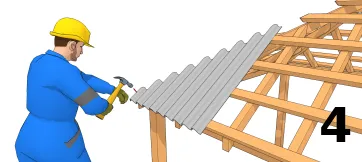

Faire des repères avant de percer

Avant d’utiliser la perceuse, marquer les sommets des ondes. Utilisez un clou bien pointu et un marteau pour marquer les endroits où vous voulez placer les tires-fonds. Assurez-vous que ces trous soient bien alignés. Ceci est important pour une question d’ordre technique et d’esthétique.

Faire des repères avant de percer (2)

Si vous avez des doutes concernant l’alignement des tire-fonds, il est préconisé d’utiliser :

  • soit une grande règle rectiligne que vous poserez sur les plaques de manière progressive.
  • soit une corde tendue horizontalement par deux clous préfixés sur les extrémités des pannes. Cette corde sera déplacée à chaque fois que la pose avance.

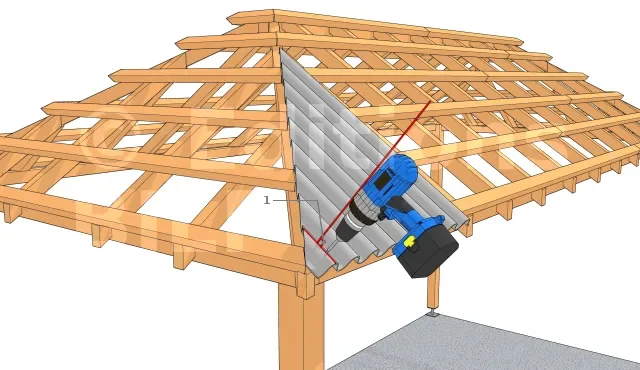

Comment percer les plaques

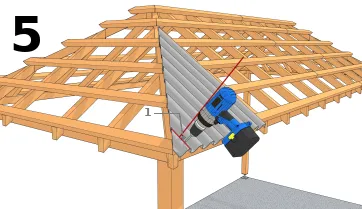

  • 1 : Perpendicularité

La manière de percer une plaque est importante. En effet, une fausse manœuvre pourrait engendrer une infiltration d’eau de pluie. La plaque doit au moins être fixée sur deux chevrons. Les avant-trous seront réalisés au niveau de ces chevrons. Utilisez une perceuse pour trouer les plaques. Placer la perceuse de manière perpendiculaire à la plaque pour éviter que la mèche ne se casse. Les avant-trous doivent être de même dimension que les tire-fonds.

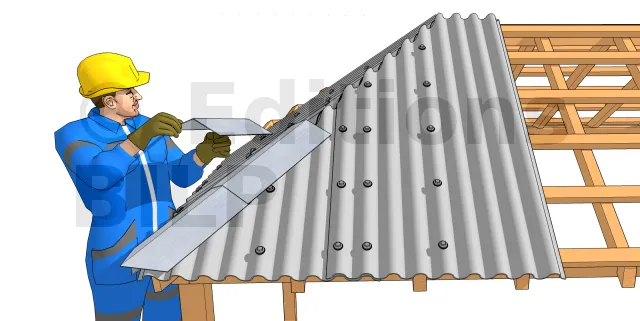

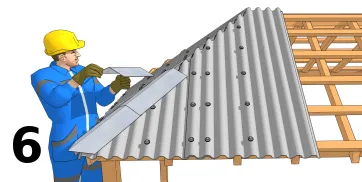

La finition (1)

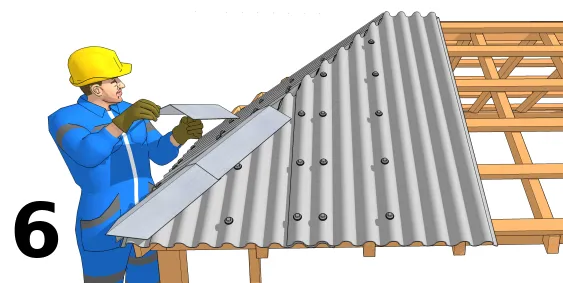

La pose des faîtières peut se faire à chaque fois que vous avez terminée la pose d’une rangée. Ne pas oublier de bien superposer les faîtières entre elles pour éviter les infiltrations d’eau de pluie.

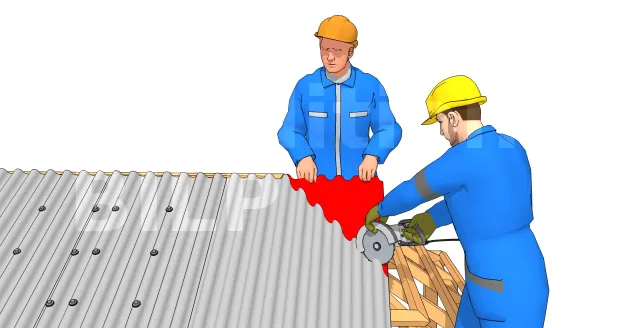

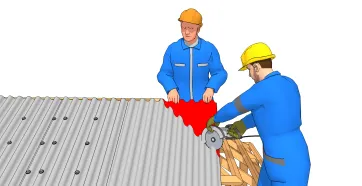

La finition (2)

Pour couper les bordures ou les plaques excédentaires, utilisez une disqueuse. Avant la coupe, tracer une ligne de craie que vous suivrez pour éviter les "dents de scies".

La pose de plaques ondulées
Une vidéo très détaillée. Les commentaires sont en anglais mais vous pouvez activer les sous-titres et leur traduction.
La pose de bacs acier
Cette animation montre la pose de bac en acier ainsi que les finitions

Revêtement panneaux métalliques

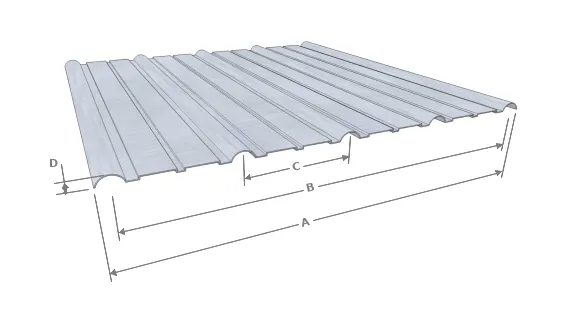

Dimensions standards
  • A= 96.52 cm ; B= 92 cm ; C= 22.86 cm ; D= 1.91 cm

Le largeur standard des tôles galvanisées est souvent soit de 81 cm soit de 96,52 cm ( Comme on le montre dans cette figure). Pour ce dernier, il couvre une surface de 92 cm lors de la pose étant donné que les extrémités latérales doivent se chevaucher. Les ondulations de 1,91 cm sont rencontrées à intervalles de 22,86 cm. Pour la longueur, on a une dimension standard de 2,40 m mais on peut toujours commander n’importe quelle longueur.

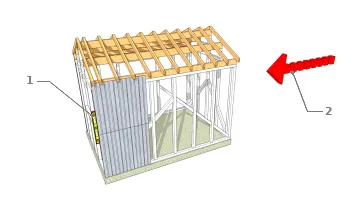

Pose du premier panneau
  • 1 : Niveau ;
  • 2 : vent dominant

Commencer l’installation par le coté opposé au vent dominant (Bord gauche ou droit). Prenez bien votre temps pour installer correctement ce premier panneau. Assurez-vous qu’il soit bien d’aplomb pour maintenir l’alignement des prochains panneaux.

Installez le second panneau

Installez le second panneau à coté du premier. Superposez-les sur la dernière partie ondulée. Fixer temporairement d’abord tous les panneaux, et après alignement, clouez définitivement au niveau des ondulations.

A la place des clous, on utilise aussi des tire-fonds à bourrer.

Clouez ensemble les panneaux

Assurez-vous que vous n’avez pas fixé définitivement ou temporairement les nervures sur les extrémités des panneaux avant qu’ils ne soient superposés et alignés sur un panneau adjacent.

Les surfaces de fixation définitives

Pour fixer définitivement, fixez tous les 20 cm environ. Assurez-vous que les fixations soient au sommet des ondulations.

N’enfoncez pas trop les fixations
  • 1 : Trop bas ;
  • 2 : Rondelle comprimé ;
  • 3 : Trop élevé

Les panneaux métalliques doivent être fixés par des pointes galvanisées (clous ou tire-fonds) avec des rondelles en caoutchouc ou des vis à tête hexagonale. La longueur des pointes doit être bien choisie de manière à ce que ces dernières ne dépassent pas les pannes lors du clouage. De plus, évitez de ne pas trop enfoncer les pointes pour ne pas endommager les caoutchouc ou comprimer les rondelles. Si les pointes sont trop élevées, la fixation pourrait lâcher et il est possible que le vent emporte le revêtement. De même, l’humidité pourrait s’infiltrer sous les rondelles.

Couper les tôles

Même si le revêtement est en métal, il n’est pas difficile de le couper. Les tôles ondulées ou galvanisées se coupent facilement avec une scie circulaire dotée d’une lame de coupe spéciale pour métal facile à trouver dans les quincailleries. N’oubliez pas d’utiliser des protections comme des gans et des lunettes.

Les finitions

Il existe des pièces spéciales pour les finitions des coupes, des fenêtres, des angles et autres. Elles peuvent être achetées séparément et installées selon les instructions du constructeur.

[...]
