Le dimensionnement des éléments d’une toiture terrasse en bois commence par la détermination de la charge supportée par la toiture. Le résultat obtenu sera systématiquement utilisé pour définir la section des éléments de la toiture.

Dans ce calcul, il faudra tenir compte du type de couverture, de la caractéristique du plafond, de l’isolant mais également de la surcharge dues à la neige.

Vous pouvez utiliser l’outil Calcul de la charge sur la toiture. Les explications ci-dessous correspondent à l’utilisation de cet outil. Il est facile à utiliser mais il vous faudra quand même connaître certaines données indispensables au calcul telles que :

  • Le type de couverture que vous souhaitez mettre en œuvre ou sa charge en daN/m².
  • Le type de plafond ou sa charge en daN/m².
  • Le type d’isolant ou sa charge en daN/m².
  • Le département où se fera la construction.
  • L’altitude du lieu de la construction.

1. Charge de la couverture

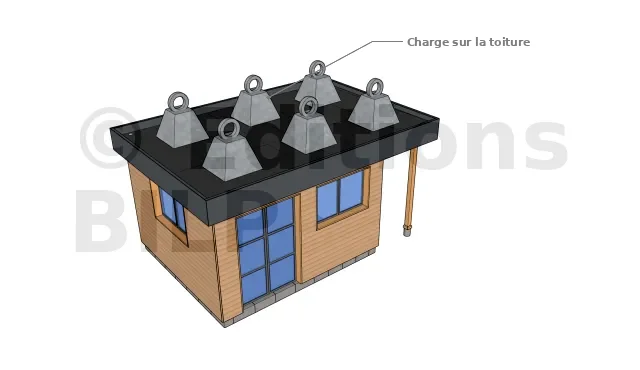

Charge sur la toiture terrasse de la maisonnette

Dans cette partie, vous avez deux possibilités : soit vous choisissez votre type de couverture à partir de la liste proposée dans l’onglet déroulant de la case « Type de couverture », soit vous entrez directement la valeur de la charge de votre couverture dans l’onglet « Charge de couverture ».
La charge sera en fonction du type de votre toiture terrasse : une toiture-terrasse accessible, une toiture-terrasse inaccessible, une toiture-terrasse végétalisée, etc. En effet, le système d’étanchéité et la protection de la toiture en dépendra.

Dans l’onglet déroulant « Type de couverture » vous y trouverez :

  • Toitures-terrasses sans protection additionnelle.
  • Toitures-terrasses avec protection gravillon 4 cm.
  • Toiture-terrasses avec protection sable 3 cm + béton poreux 4 cm.

Ce sont les types de couverture des toitures terrasses les plus employés et si le type que vous envisagez n’y figure pas, il vous faudra alors faire quelques recherches pour obtenir sa charge en daN/m². Si vous optez par exemple pour une simple couverture en EPDM, la charge dépendra de l’épaisseur de cette dernière.

2. Charge du plafond

Comme pour la charge de la couverture, vous pouvez choisir votre type de plafond dans l’onglet « Type de plafond » ou écrire directement sa charge en daN/m² s’il n’est pas dans l’onglet déroulant.

3. Charge de l’isolant

Toujours avec le même principe et selon le type de l’isolation thermique de votre toiture terrasse, vous devrez choisir le type d’isolant dans la liste proposée dans l’onglet « Type d’isolant » ou taper directement la charge de l’isolant en daN/m². Si vous avez décider de ne pas mettre d’isolation, vous pouvez choisir « Aucun isolant » dans la liste ou taper la charge de 0 dans la case « Charge de l’isolant ».

4. Surcharge climatique (neige)

Pour cette partie, il vous suffira de choisir dans la case « Département », le département où sera réalisé la construction. Puis, vous devrez insérer dans l’onglet « Altitude de la construction », l’altitude en mètres du lieu de la construction par rapport au niveau de la mer.


Exemple concret

Prenons comme exemple cette maisonnette qui a été réalisée dans le département de l’Isère avec une altitude de 800m.

Les éléments constituants la toiture terrasse de la maisonnette

Selon cette exemple et en utilisant l’outil Calcul de la charge sur la toiture nous avons donc :

1. Charge de la couverture

  • Type de couverture : Membrane EPDM 1,2 mm
  • Charge de couverture (daN/m²) = 1,37

Comme la couverture en EPDM d’épaisseur 1,2 mm n’est pas dans la liste, vous devrez taper directement 1,37 dans la case « Charge de couverture (daN/m²) ».

2. Charge du plafond

  • Type de plafond : Panneau OSB ou particules 18 mm
  • Charge de plafond (daN/m²) = 11

3. Charge de l’isolant

  • Type d’isolant : Isolant Thermique liane de verre 100 mm
  • Charge de l’isolant (daN/m²) = 2,7

Cette isolation thermique n’est pas également dans la liste. Il faut donc l’écrire directement dans la case « Charge de l’isolant (daN/m²) »

4. Surcharge climatique (neige)

  • Département : 38 Isère
  • Altitude de la construction (m) : 800 m

En appuyant sur « CALCULER », nous obtenons alors comme résultat :

  • Charge totale : 165,07 daN/m²
  • dont Charge de structure : 15,07 daN/m²
  • dont Charge climatique : 150 daN/m²
