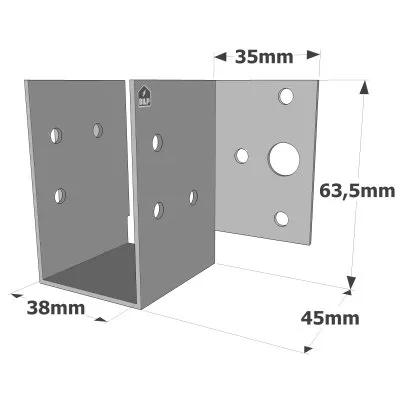

Sabots à ailes extérieures, gamme MF, pour Mini fixe panne - Réf. MF165/38/1.5

EN STOCK
Expédition immédiate disponible pour 60 unité(s).
1€20
  HT  / sabot
(1.44 € TTC)
    • 38mm
    • 63,5mm
    • 1 pièce
  • Autres choix

  • Référence
    MF165/38/1.5
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Fabrication
    française
  • Hauteur minimale du bois porté
    63.5mm
  • Hauteur maximale du bois porté
    95mm
  • Marque
    SIMPSON Strong-Tie
  • Profondeur (C)
    45mm
  • Epaisseur
    1,5mm
  • Largeur (D)
    35mm
  • Profondeur (F)
    46.5mm
  • Perçages sur porteur Ø5 [mm]
    6
  • Perçages sur porteur Ø11 [mm]
    2
  • Perçages sur porté Ø5 [mm]
    6
  • Fixation BOIS/BOIS - clouage total
    Porteur : 6 ; Porté : 6 ; type : pointes annelées Ø4,0 x 35mm
  • Fixation sur BÉTON ou ACIER
    Porteur : 2, Support béton : Ancrage mécanique WA M10-78/5 ou Ancrage chimique tige filetée Ø10 mm : LMAS M10-130 avec résine AT-HP et support métallique : boulons Ø10 mm

Sabots à ailes extérieures, gamme MF, pour Mini sabot de panne

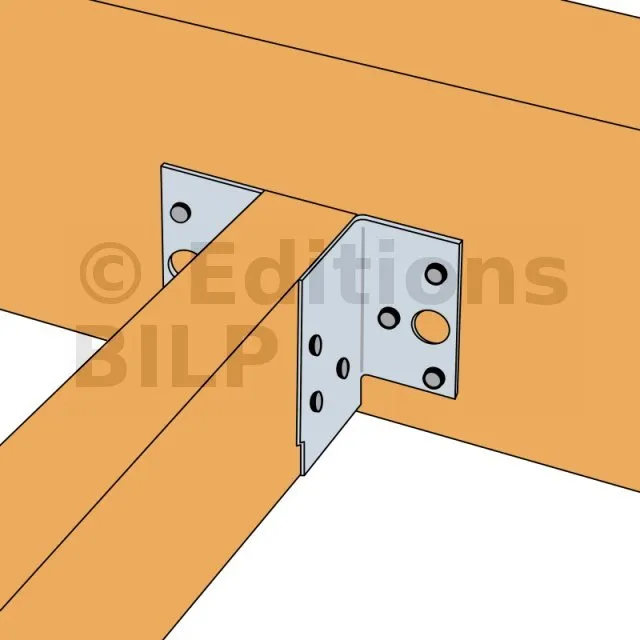

Le mini fixe panne MF est idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales, de terrasses.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

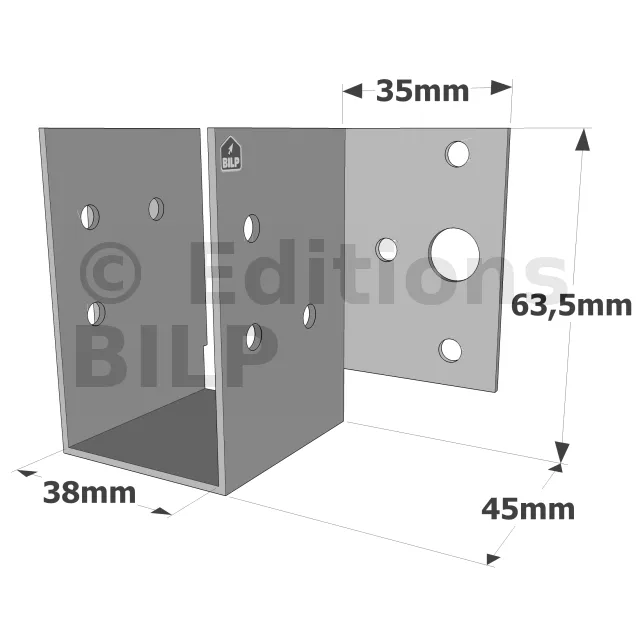

Dimensions

Isolation en une seule couche

C’est la technique la plus simple et la plus facile à mettre en œuvre. Elle se fait par l’intérieur. Elle consiste à insérer les isolants entre les chevrons. L’épaisseur de ce dernier ne devra donc pas excéder celui du chevron.


texte=Ecran de toiture|points=1422,160,1480,160,1632,386
texte=Couche d’isolant|points=1302,286,1358,286,1492,494
texte=Chevron|points=1184,424,1242,424,1316,536
texte=Pare-vapeur|points=1710,804,1652,804,1562,670
texte=Tasseau|points=1616,914,1552,914,1434,734
texte=Revêtement intérieur|points=1422,1068,1360,1068,1216,830
texte=Aboutage|points=512,1160,454,1160,348,1012
L’isolation thermique

Pour un confort thermique tout au long de l’année, que soit en été ou en hiver, il est important d’installer des isolations. L’isolant à utiliser peut-être en rouleaux ou en panneaux rigides (de mousses ou les laines minérales). Il sera placé sur le dernier plancher ou entre les chevrons. Il existe 3 techniques pour la réalisation de l’isolation :

  • Isolation en une seule couche
  • Isolation en double couche
  • Isolation par sarking

Dans le cas où l’isolant est composé de plusieurs couches, une pare-vapeur sera posée sur la sous-face de la première couche.

texte=Couverture|points=1288,132,1106,132,678,338
texte=Pare-pluie|points=1556,282,1442,282,1082,524
texte=Plancher de toiture|points=1874,402,1788,402,1222,570
texte=Isolant|points=1964,476,1840,476,1138,794


Dimensions poutreDimensions [mm]Perçages sur porteurPerçages sur porté
Hauteur
Références Min. Max. A B C D F t Ø5 [mm] Ø11 [mm] Ø5 [mm]
MF165/38/1.5 64 95 38 63.5 45 35 46.5 1.5 6 2 6
MF180/38/1.5 71 107 38 71 45 35 46.5 1.5 6 2 6
MF200/38/1.5 81 122 38 81 45 35 46.5 1.5 8 2 6
MF165/50/1.5 58 86 50 57.5 45 35 46.5 1.5 6 2 6
MF180/50/1.5 65 98 50 65 45 35 46.5 1.5 6 2 6
MF200/50/1.5 75 113 50 75 45 35 46.5 1.5 8 2 6
MF180/60/1.5 60 90 60 60 45 35 46.5 1.5 6 2 6
MF200/60/1.5 70 105 60 70 45 35 46.5 1.5 8 2 6

Valeurs caractéristiques - Solive sur poutre - Clouage total

Isolation en une seule couche

C’est la technique la plus simple et la plus facile à mettre en œuvre. Elle se fait par l’intérieur. Elle consiste à insérer les isolants entre les chevrons. L’épaisseur de ce dernier ne devra donc pas excéder celui du chevron.


texte=Ecran de toiture|points=1422,160,1480,160,1632,386
texte=Couche d’isolant|points=1302,286,1358,286,1492,494
texte=Chevron|points=1184,424,1242,424,1316,536
texte=Pare-vapeur|points=1710,804,1652,804,1562,670
texte=Tasseau|points=1616,914,1552,914,1434,734
texte=Revêtement intérieur|points=1422,1068,1360,1068,1216,830
texte=Aboutage|points=512,1160,454,1160,348,1012
Isolation en double couche

Elle se réalise en deux temps. Pour découvrir sa mise en œuvre, vous pouvez consulter l’article sur l’isolation des combles.

1 : Ecran de toiture
2 : Première couche d’isolant entre les chevrons
3 : Vis de 35 mm
4 : Suspente
5 : Chevron
6 : Deuxième couche d’isolant

7 : Panne
8 : Membrane d’étanchéité
9 : Tige de la suspente
10 : Rondelle
11 : Clé
12 : Fourrure
13 : Plaque de plâtre


texte=1|points=859,40,908,40,1041,137

texte=2|points=810,135,861,135,1022,261

texte=3|points=740,272,791,272,1023,422

texte=4|points=693,357,741,357,1110,582

texte=5|points=326,541,377,541,618,664

texte=6|points=163,755,212,755,647,1057

texte=7|points=2306,628,2257,628,1794,452

texte=8|points=2239,729,2187,729,1987,653

texte=9|points=2093,880,2035,880,1306,662

texte=10|points=2087,1051,2033,1051,1544,932

texte=11|points=2087,1120,2048,1120,1622,1016

texte=12|points=2087,1236,2039,1236,1571,1116

texte=13|points=2087,1352,2028,1352,1505,1241

FixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Références Qté Qté CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
MF165/38/1.5 6 6 5.3 - 3.7 -
MF180/38/1.5 6 6 5.3 - 3.7 -
MF200/38/1.5 8 6 6.9 - 3.7 -
MF165/50/1.5 6 6 4.6 - 3.7 -
MF180/50/1.5 6 6 4.6 - 3.7 -
MF200/50/1.5 8 6 6.3 - 3.7 -
MF180/60/1.5 6 6 4 6.2 3.7 4.9
MF200/60/1.5 8 6 5.7 8.6 3.7 4.9

Avantages :

  • Encombrement faible : Ces sabots sont conçus pour optimiser l’espace, permettant une installation discrète et efficace même dans les espaces restreints.
  • Adapté aux petites sections : Parfaits pour les structures nécessitant des sections réduites, ces sabots assurent une stabilité optimale.
  • Largeurs au choix selon les plages indiquées : Disponibles en différentes largeurs pour s’adapter aux exigences spécifiques des projets.
  • Durabilité et fixation : Ces sabots sont conçus pour offrir une durabilité exceptionnelle grâce à leur compatibilité avec les systèmes de fixation par boulons et scellement. Leur conception garantit une longue durée de vie et une résistance optimale aux charges.

Applications

Ces sabots sont conçus pour diverses applications dans la construction et la rénovation :

  • Solivettes : Assurent une fixation solide et durable.
  • Pannes : Permettent une meilleure distribution des charges.
  • Faux plafonds : Offrent un support discret et efficace.
  • Planchers : Garantissent une stabilité structurelle accrue.
  • Terrasses : Parfaits pour la fixation des structures de terrasse.
  • Greniers : Optimisent l’utilisation de l’espace disponible.
  • Étagères de garage : Assurent une fixation robuste et durable pour les rangements lourds.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
