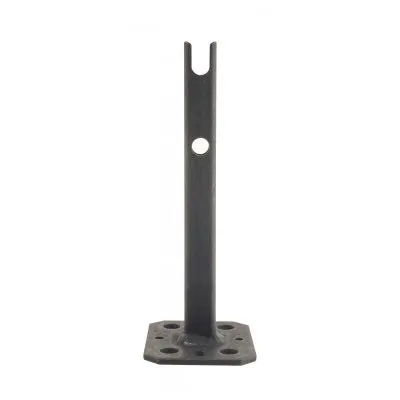

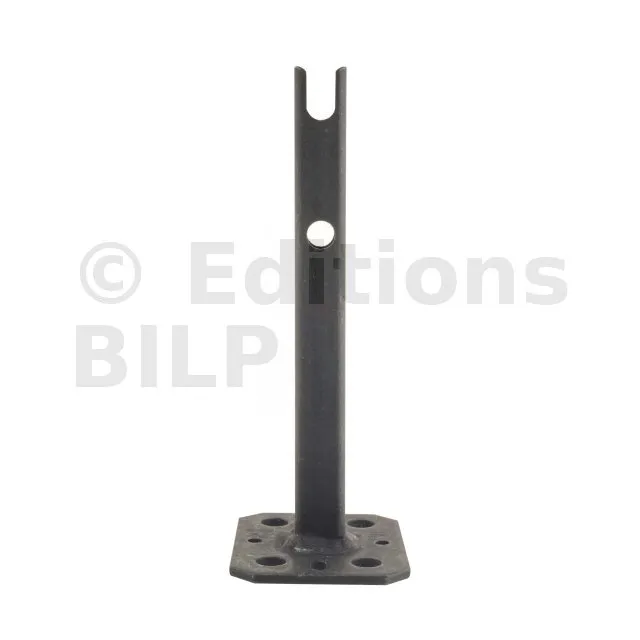

Pied de poteau tubulaire

Le TPB195 est un pied de poteau structurel destiné aux petites structures. Il peut être sollicité exclusivement verticalement, dans les directions descendante et ascendante.

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Sherardisation (Classe C30) suivant NF EN 13811,
  • Epaisseur : 4 mm.

Avantages

  • Le TPB195 est un pied de poteau structurel, il est capable de reprendre des charges verticales, descendantes et ascendantes,

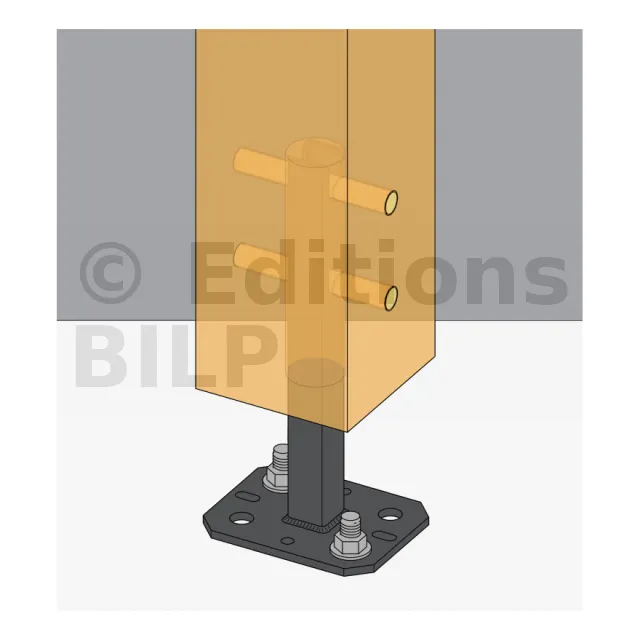

  • Il s’insère dans le poteau bois, pour un résultat discret,
  • La hauteur du poteau par rapport au sol peut être ajustée lors de l’installation, en fonction de la profondeur de l’entaille dans le poteau bois,
  • Protège le poteau bois de l’humidité en le surélevant du sol.

Applications

Domaines d’utilisation

  • Poteaux de auvent,
  • Pergola,
  • Balustrades...

Support

  • Porteur : béton
  • Porté : bois massif, bois composite...

Données techniques

Dimensions


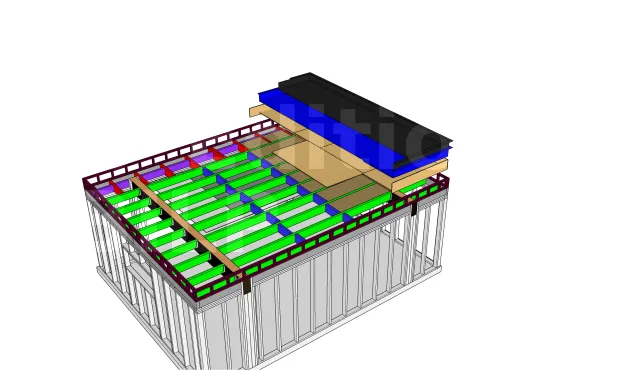

Les éléments constituants la structure de la toiture terrasse du garage

texte=Isolant thermique en liane
de verre d’ép. 100mm|points=880,60,946,60,1082,524
texte=Entretoise|points=790,218,858,218,984,600
texte=Pare-vapeur|points=772,290,832,290,914,636
texte=Entretoise|points=704,400,768,400,814,664
texte=Aboutage|points=652,470,712,470,746,632
texte=Revêtement
intérieur|points=590,552,654,552,682,718
texte=Couverture en EPDM d’ép. 1,2 mm|points=1398,48,1310,48,1132,354
texte=Film de protection
(facultatif) ou collage|points=1452,170,1356,170,1188,446
texte=Plancher de toiture en OSB4
d’ép. 18mm|points=1474,294,1412,294,1242,556
texte=Chevron|points=1676,416,1596,416,1344,752
texte=Structure
de l’acrotère|points=1892,496,1804,496,1634,740
texte=Pannes|points=1774,1274,1658,1274,870,996
texte=
|points=1658,1274,1528,760


texte=2%|points=1278,74,1156,68
texte=
|points=1156,68,1172,68|type_legende=double_fleche_texte_dessus
texte=
|points=174,752,1302,10|type_legende=trait
texte=
|points=174,752,1332,4|type_legende=trait
texte=
|points=1158,100,1156,42|type_legende=trait
texte=
|points=1178,100,1176,42|type_legende=trait

texte=
|points=1334,284,1316,278|type_legende=double_fleche_texte_dessus
texte=b (mm) : 75|points=1398,310,1316,278
texte=
|points=1314,336,1314,264|type_legende=trait
texte=
|points=1336,340,1336,276|type_legende=trait

texte=400,0 cm|points=2014,410,1448,1092
texte=
|points=1948,488,1449,1092|type_legende=double_fleche_texte_dessus
texte=
|points=1448,1072,1450,1232|type_legende=trait
texte=
|points=1950,464,1950,594|type_legende=trait

texte=P (cm) : 335,0|points=1699,1298,2096,716|type_legende=double_fleche_texte_coupe
texte=
|points=1482,1156,1700,1300|type_legende=trait
texte=
|points=1902,632,2102,718|type_legende=trait

texte=
|points=1170,1286,1150,1274|type_legende=double_fleche_texte_dessus
texte=h (mm) : 150|points=1222,1342,1150,1274
texte=
|points=1142,1278,1266,1130|type_legende=trait
texte=
|points=1166,1298,1280,1160|type_legende=trait

texte=E (cm) : 65,5|points=856,1006,1048,1116
texte=
|points=1048,1116,902,1034|type_legende=double_fleche_texte_dessus
texte=
|points=1126,1048,1042,1128|type_legende=trait
texte=
|points=982,960,888,1042|type_legende=trait

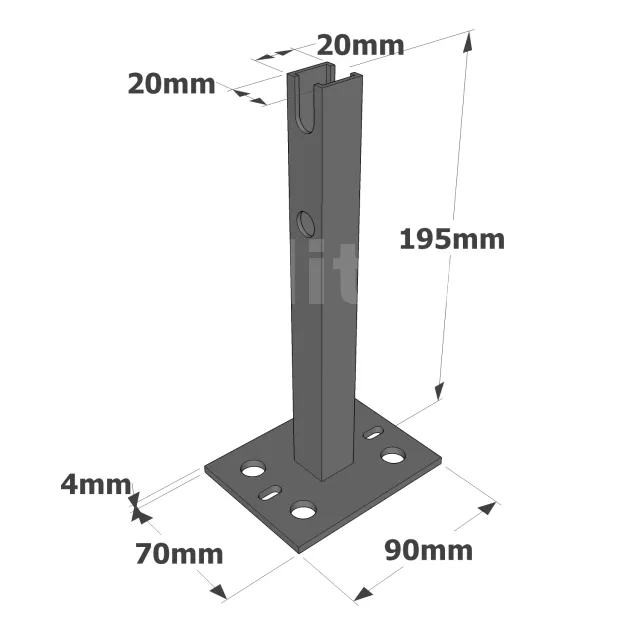

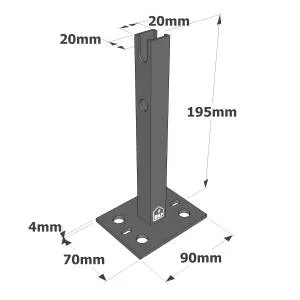

Dimensions [mm]Perçages platinePerçages tube
Références A B C D Ep. Ø12 [mm] Ø11 [mm]
TPB195 70 90 195 20 4 4 2

Charges descendantes


Les éléments constituants la structure de la toiture terrasse du garage

texte=Isolant thermique en liane
de verre d’ép. 100mm|points=880,60,946,60,1082,524
texte=Entretoise|points=790,218,858,218,984,600
texte=Pare-vapeur|points=772,290,832,290,914,636
texte=Entretoise|points=704,400,768,400,814,664
texte=Aboutage|points=652,470,712,470,746,632
texte=Revêtement
intérieur|points=590,552,654,552,682,718
texte=Couverture en EPDM d’ép. 1,2 mm|points=1398,48,1310,48,1132,354
texte=Film de protection
(facultatif) ou collage|points=1452,170,1356,170,1188,446
texte=Plancher de toiture en OSB4
d’ép. 18mm|points=1474,294,1412,294,1242,556
texte=Chevron|points=1676,416,1596,416,1344,752
texte=Structure
de l’acrotère|points=1892,496,1804,496,1634,740
texte=Pannes|points=1774,1274,1658,1274,870,996
texte=
|points=1658,1274,1528,760

FixationsValeurs Caractéristiques R1,k [kN]
Sur le poteau Sur le béton Largeur poteau [mm]
Références Nb Type Nb Type 60 70 80 90 100 120 140
TPB195 2 Ø10 2 Ø10 15.5 16 16.9 18.2 19.6 23 26

Charges ascendantes


Les éléments constituants la structure de la toiture terrasse du garage

texte=Isolant thermique en liane
de verre d’ép. 100mm|points=880,60,946,60,1082,524
texte=Entretoise|points=790,218,858,218,984,600
texte=Pare-vapeur|points=772,290,832,290,914,636
texte=Entretoise|points=704,400,768,400,814,664
texte=Aboutage|points=652,470,712,470,746,632
texte=Revêtement
intérieur|points=590,552,654,552,682,718
texte=Couverture en EPDM d’ép. 1,2 mm|points=1398,48,1310,48,1132,354
texte=Film de protection
(facultatif) ou collage|points=1452,170,1356,170,1188,446
texte=Plancher de toiture en OSB4
d’ép. 18mm|points=1474,294,1412,294,1242,556
texte=Chevron|points=1676,416,1596,416,1344,752
texte=Structure
de l’acrotère|points=1892,496,1804,496,1634,740
texte=Pannes|points=1774,1274,1658,1274,870,996
texte=
|points=1658,1274,1528,760

FixationsValeurs Caractéristiques R2,k [kN]
Sur le poteau Sur le béton Largeur poteau [mm]
Références Nb Type Nb Type 60 70 80 90 100 120 140
TPB195 2 Ø10 2 Ø10 7.8 8 8.5 9.1 9.8 10.4 10.4
