Goujon d’ancrage - INOX A4

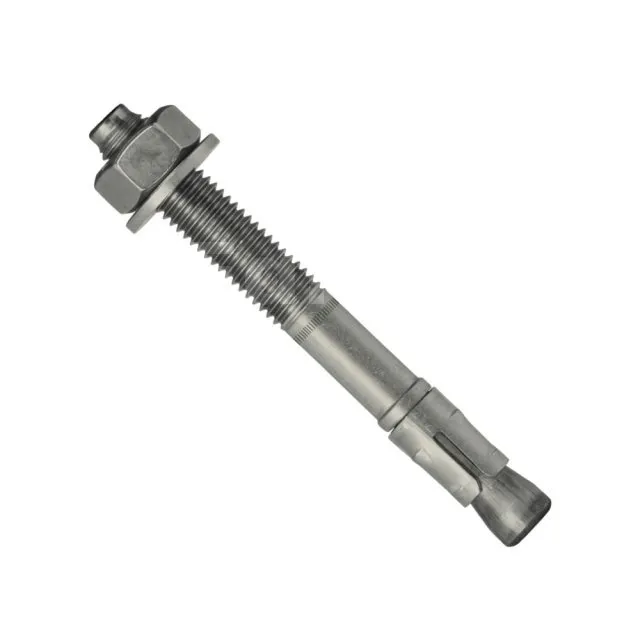

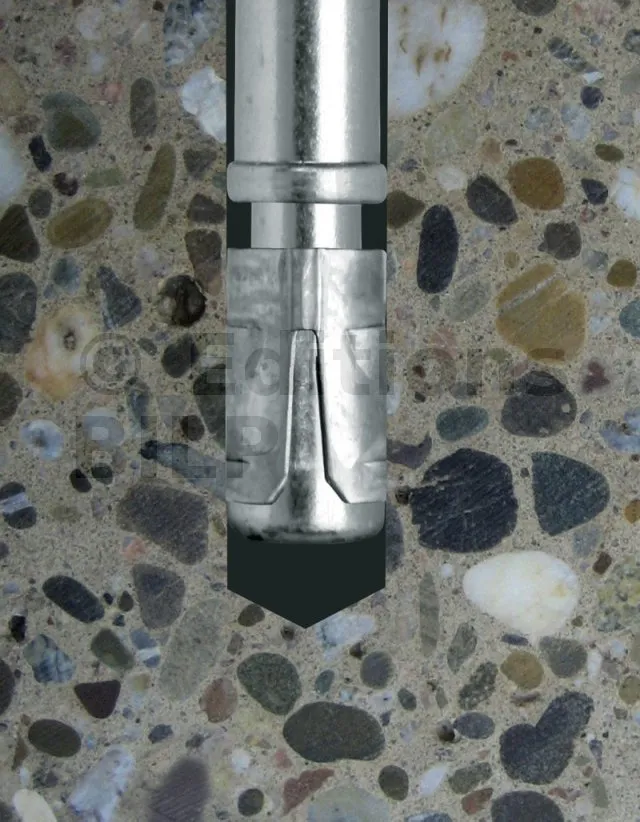

Goujon d’ancrage Inox A4 (FM-753 A4)

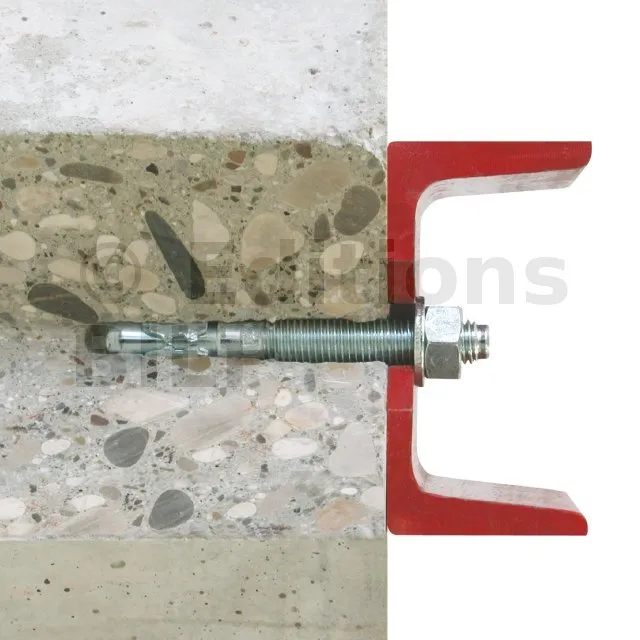

Le goujon d’ancrage FM-753 A4 en diamètre M8 à M16 est une solution de fixation efficace d’éléments sur support béton non fissuré ou pierre en extérieur.

Caractéristiques

Matière

  • Acier inoxydable A4.

Avantages

Gains de temps :

  • Expansion immédiate,

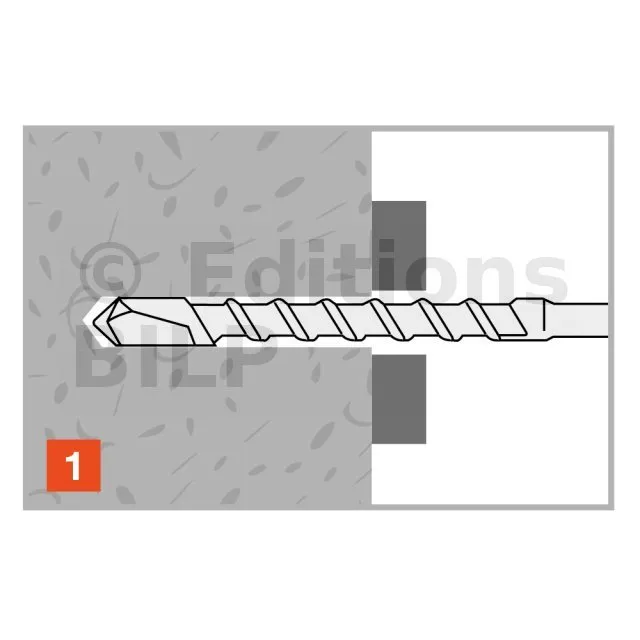

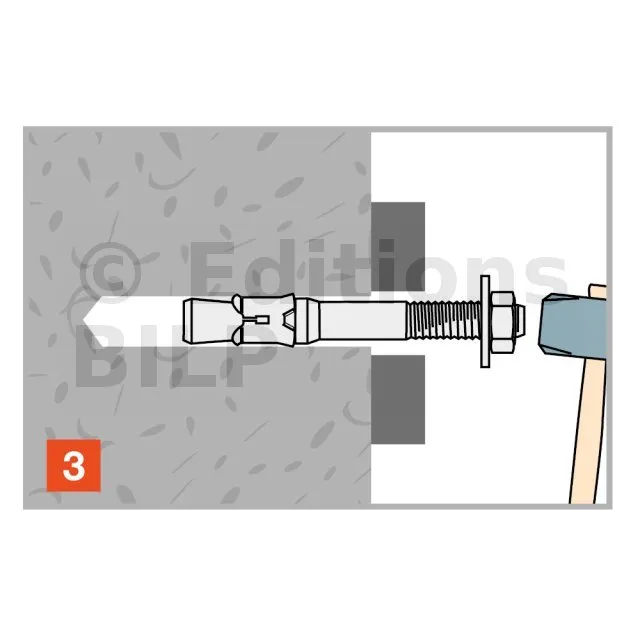

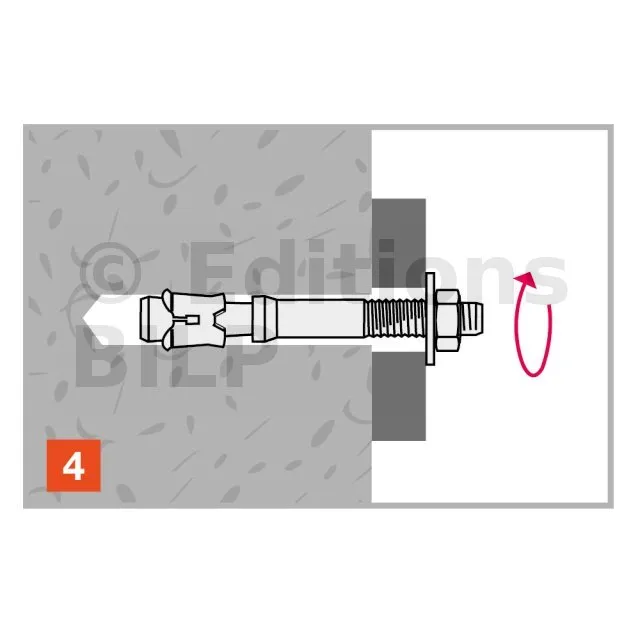

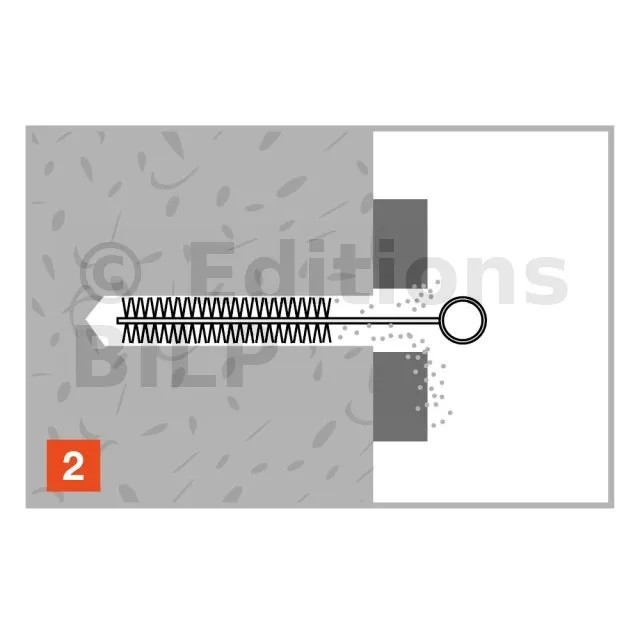

  • Montage au travers de l’élément à fixer, Ø de perçage = Ø de cheville,
  • Ecrou et rondelle prémontés,
  • Gamme large.

Performances :

  • Six dents et bords anti glissement pour une plus grande adhérence aux parois du perçage,
  • Grande épaisseur des trois segments expansibles.

Application

Domaines d’utilisation

  • Fixations structurelles,
  • Façades,
  • Garde-corps,

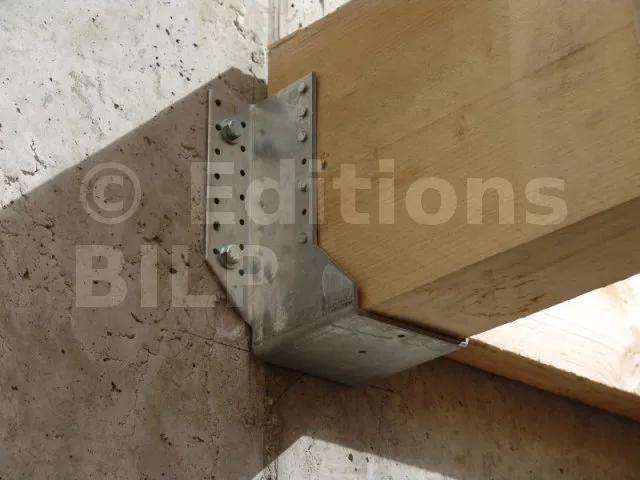

  • Sabots de charpente.

Supports

  • Béton non fissuré,
  • Pierre naturelle.

Données techniques

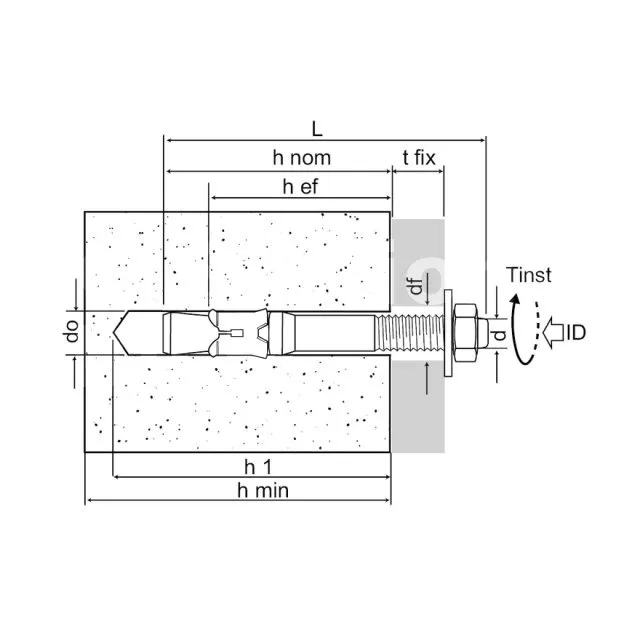

Dimensions
RéférencesRéférence produitDimensions [ØxL] [mm]Ep. max [tfix,max] pce à fixer avec prof. d’ancrage standard [hef,STD] [mm]Ep. max [tfix,max] pce à fixer avec prof. d’ancrage réduite [hef,RED] [mm]Ø max perçage pce à fixer [df] [mm]Ø perçage [do] x profondeur [h1] dans le support [mm]Profondeur d’ancrage mini [hef] [mm]
7532000806500 FM-753 A4 M8x65 7 15 9 8x60 40
7532000807500 FM-753 A4 M8x75 15 25 9 8x60 40
7532000809000 FM-753 A4 M8x90 30 40 9 8x60 40
7532001007500 FM-753 A4 M10x75 5 20 12 10x70 50
7532001009000 FM-753 A4 M10x90 20 35 12 10x70 50
7532001012000 FM-753 A4 M10x120 50 65 12 10x70 50
7532001210000 FM-753 A4 M12x100 10 25 14 12x85 60
7532001211000 FM-753 A4 M12x110 20 35 14 12x85 60
7532001213500 FM-753 A4 M12x135 45 60 14 12x85 60
7532001617500 FM-753 A4 M16x175 60 80 18 16x115 85

Valeurs de calcul

RéférencesRéférence produitDimensions [ØxL] [mm]Valeurs de calcul - ancrage seul - sans distances aux bords
Valeurs de calcul - Béton non-fissuré (3)
Traction - NRd (1) Cisaillement - VRd (1-2) Moment de
flexion
MRd [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
7532000806500 FM-753 A4 M8x65 5 5.85 6.6 7.1 8.3 - - - 18.04
7532000807500 FM-753 A4 M8x75 5 5.85 6.6 7.1 8.3 - - - 18.04
7532000809000 FM-753 A4 M8x90 5 5.85 6.6 7.1 8.3 - - - 18.04
7532001007500 FM-753 A4 M10x75 8 9.76 11.28 12.4 11.6 - - - 36.84
7532001009000 FM-753 A4 M10x90 8 9.76 11.28 12.4 11.6 - - - 36.84
7532001012000 FM-753 A4 M10x120 8 9.76 11.28 12.4 11.6 - - - 36.84
7532001210000 FM-753 A4 M12x100 15.2 18.544 21.432 23.56 20.6 20.6 20.6 20.6 63.9
7532001211000 FM-753 A4 M12x110 15.2 18.544 21.432 23.56 20.6 20.6 20.6 20.6 63.9
7532001213500 FM-753 A4 M12x135 15.2 18.544 21.432 23.56 20.6 20.6 20.6 20.6 63.9
7532001617500 FM-753 A4 M16x175 23.3 28.426 32.853 36.115 38.4 38.4 38.4 20.6 162.4

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
