Goujon d’ancrage FM 753 EVO M10X173/100 - 25 pièces - Réf. 75340B1017300

bientôt DISPO

Expédition estimée dans 10 jours.

0€⁷⁴

HT / goujon
soit 18.38€ pour 25 goujons

(22.05 € TTC)

Diamètre filetage :
- M10
Longueur totale :
- 173mm
Rondelle :
- Plate
Conditionnement :
- 25 pièces
Autres choix

Référence
75340B1017300
Marque
SIMPSON Strong-Tie
Fabrication
Française
Epaisseur maximale des pièces à fixer (tfix)
100mm
Diamètre maximal pièces à fixer (df)
12mm
Profondeur d’ancrage (hef)
50mm
Diamètre perçage x profondeur minimale perçage (d0 x h1)
10 x 70mm
Diamètre de perçage
10mm
Epaisseur minimale du support [mm]
100mm
Ouverture de clés sur plat [SW]
17mm
Couple de serrage [Tinst] [Nm]
30

Goujon d’ancrage FM 753 evo

Les goujons d’ancrage FM 753 sont des fixations par expansion sur support béton.

Caractéristiques

Matière

Acier électrozingué.

Avantages

Distance au bord et entraxes faibles,
Pose simple et rapide : écrou et rondelle prémontés et profondeur d’ancrage réduit ; Ø du filetage = Ø du perçage,
Filetage protégé lors de la pose : point de frappe renforcé.
Marquage sur tête : identification de la dimensions du goujon après installation.

Application

Domaines d’utilisation

Fixation de structure en bois : sabots de charpente, ...
Fixation de profils métalliques : garde-corps, consoles et chemins de câbles,
Fixation de charges statiques ou quasi-statiques : portails et machines.

Support

Béton non fissuré,
Pierre naturelle dense

Dimensions

Références	Dimensions [ØxL]	ID1)	Epaisseur de la pièce à fixer [tfix]	Ø perçage [d0]	Prof. mini de perçage [h1]	Profondeur d’ancrage [hef]	Ø perçage dans pce à fixer [df]	Ep. mini du support [hmin]	Couple de serrage [Tinst]	Ouverture de clé sur plat [SW]	Qté par boîte
75340B0604800	M6x48/*	A	3	6	45	30	7	90	8	10	150
75340B0606500	M6x65	B	10	6	55	40		100	8	10	100
75340B0608500	M6x85	C	30	6	55	40		100	8	10	100
75340B0806800	M8x68	B	5	8	65	45	9	100	15	13	100
75340B0807300	M8x73	C	10	8	65	45		100	15	13	100
75340B0808300	M8x83	D	20	8	65	45		100	15	13	100
75340B0809300	M8x93	E	30	8	65	45		100	15	13	100
75340B0810300	M8x103	F	40	8	65	45		100	15	13	100
75340B0811300	M8x113	G	50	8	65	45		100	15	13	100
75340B0813300	M8x133	H	70	8	65	45		100	15	13	100
75340B0816300	M8x163	I	100	8	65	45		100	15	13	50
75340B1007800	M10x78	B	5	10	70	50	12	100	30	17	50
75340B1008300	M10x83	C	10	10	70	50		100	30	17	50
75340B1009300	M10x93	D	20	10	70	50		100	30	17	50
75340B1010300	M10x103	E	30	10	70	50		100	30	17	50
75340B1011300	M10x113	F	40	10	70	50		100	30	17	50
75340B1012300	M10x123	G	50	10	70	50		100	30	17	50
75340B1014300	M10x143	H	70	10	70	50		100	30	17	50
75340B1017300	M10x173	I	100	10	70	50		100	30	17	25
75340B1021300	M10x213	L	140	10	70	50		100	30	17	25
75340B1210400	M12x104	B	5	12	90	65	14	130	50	19	50
75340B1210900	M12x109	C	10	12	90	65		130	50	19	50
75340B1211900	M12x119	D	20	12	90	65		130	50	19	50
75340B1212900	M12x129	E	30	12	90	65		130	50	19	25
75340B1213900	M12x139	F	40	12	90	65		130	50	19	25
75340B1214900	M12x149	G	50	12	90	65		130	50	19	25
75340B1217900	M12x179	H	80	12	90	65		130	50	19	25
75340B1219900	M12x199	I	100	12	90	65		130	50	19	25
75340B1221900	M12x219	L	120	12	90	65		130	50	19	20
75340B1223900	M12x239	M	140	12	90	65		130	50	19	20
75340B1225900	M12x259	N	160	12	90	65		130	50	19	20
75340B1611000	M16x110/*	A	15	16	89	59	18	140	100	24	20
75340B1615100	M16x151	C	30	16	110	80		160	100	24	20
75340B1617100	M16x171	D	50	16	110	80		160	100	24	15
75340B1620100	M16x201	E	80	16	110	80		160	100	24	15
75340B1622100	M16x221	F	100	16	110	80		160	100	24	15
75340B1626100	M16x261	H	140	16	110	80		160	100	24	10

*Série courte avec profondeur d’ancrage réduite

** Non couvert par le marquage CE

1) Marquage d’identification, longueur du produit

Valeurs de calcul - Cheville isolée - Pas de distance aux bords

Références	Valeurs de calcul - Béton non-fissuré (3) [kN]
	Dimensions [ØxL]	Traction - NRd (1)		Cisaillement - VRd (1-2) [kN]		Moment de flexion MRd [Nm]
		C20/25	C30/37	C20/25	C30/37
75340B0604800	M6x48/*	4	4	5.1	5.1	7.3
75340B0606500	M6x65	4	4	5.1	5.1	7.3
75340B0608500	M6x85	4	4	5.1	5.1	7.3
75340B0806800	M8x68	8	8.3	7.9	7.9	21.5
75340B0807300	M8x73	8	8.3	7.9	7.9	21.5
75340B0808300	M8x83	8	8.3	7.9	7.9	21.5
75340B0809300	M8x93	8	8.3	7.9	7.9	21.5
75340B0810300	M8x103	8	8.3	7.9	7.9	21.5
75340B0811300	M8x113	8	8.3	7.9	7.9	21.5
75340B0813300	M8x133	8	8.3	7.9	7.9	21.5
75340B0816300	M8x163	8	8.3	7.9	7.9	21.5
75340B1007800	M10x78	11.6	14.2	11.6	11.6	37.3
75340B1008300	M10x83	11.6	14.2	11.6	11.6	37.3
75340B1009300	M10x93	11.6	14.2	11.6	11.6	37.3
75340B1010300	M10x103	11.6	14.2	11.6	11.6	37.3
75340B1011300	M10x113	11.6	14.2	11.6	11.6	37.3
75340B1012300	M10x123	11.6	14.2	11.6	11.6	37.3
75340B1014300	M10x143	11.6	14.2	11.6	11.6	37.3
75340B1017300	M10x173	11.6	14.2	11.6	11.6	37.3
75340B1021300	M10x213	11.6	14.2	11.6	11.6	37.3
75340B1210400	M12x104	17.2	20.8	20.1	20.1	65.3
75340B1210900	M12x109	17.2	20.8	20.1	20.1	65.3
75340B1211900	M12x119	17.2	20.8	20.1	20.1	65.3
75340B1212900	M12x129	17.2	20.8	20.1	20.1	65.3
75340B1213900	M12x139	17.2	20.8	20.1	20.1	65.3
75340B1214900	M12x149	17.2	20.8	20.1	20.1	65.3
75340B1217900	M12x179	17.2	20.8	20.1	20.1	65.3
75340B1219900	M12x199	17.2	20.8	20.1	20.1	65.3
75340B1221900	M12x219	17.2	20.8	20.1	20.1	65.3
75340B1223900	M12x239	17.2	20.8	20.1	20.1	65.3
75340B1225900	M12x259	17.2	20.8	20.1	20.1	65.3
75340B1611000	M16x110/*	23.5	27	37.5	37.5	155.3
75340B1615100	M16x151	23.5	27	37.5	37.5	155.3
75340B1617100	M16x171	23.5	27	37.5	37.5	155.3
75340B1620100	M16x201	23.5	27	37.5	37.5	155.3
75340B1622100	M16x221	23.5	27	37.5	37.5	155.3
75340B1626100	M16x261	23.5	27	37.5	37.5	155.3

1. Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2. Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3. Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Valeurs de calcul - 1 ancrage - Pas de distances aux bords - Profondeur d’ancrage réduite

Références	Dimensions [ØxL]	Profondeur d’ancrage réduite [hef,r]	Distance entraxe caractéristique pour hef,r (5) [Scr,red] [mm]	Distance au bord caractéristique pour hef,r [Ccr,red] [mm]	Distance entraxe mini pour hef,r [Smin,red] [mm]	Distance au bord mini pour hef,r [Cmin,red]	Valeur design - Traction et cisaillement - FRd [kN]
75340B0604800	M6x48/*	30	90	45	30	40	2.2
75340B0606500	M6x65	30	90	45	30	40	2.2
75340B0608500	M6x85	30	90	45	30	40	2.2
75340B0806800	M8x68	30	90	45	40	40	2.4
75340B0807300	M8x73	30	90	45	40	40	2.4
75340B0808300	M8x83	30	90	45	40	40	2.4
75340B0809300	M8x93	30	90	45	40	40	2.4
75340B0810300	M8x103	30	90	45	40	40	2.4
75340B0811300	M8x113	30	90	45	40	40	2.4
75340B0813300	M8x133	30	90	45	40	40	2.4
75340B0816300	M8x163	30	90	45	40	40	2.4
75340B1007800	M10x78	35	105	55	50	50	4.7
75340B1008300	M10x83	35	105	55	50	50	4.7
75340B1009300	M10x93	35	105	55	50	50	4.7
75340B1010300	M10x103	35	105	55	50	50	4.7
75340B1011300	M10x113	35	105	55	50	50	4.7
75340B1012300	M10x123	35	105	55	50	50	4.7
75340B1014300	M10x143	35	105	55	50	50	4.7
75340B1017300	M10x173	35	105	55	50	50	4.7
75340B1021300	M10x213	35	105	55	50	50	4.7
75340B1210400	M12x104	50	150	75	70	70	7.2
75340B1210900	M12x109	50	150	75	70	70	7.2
75340B1211900	M12x119	50	150	75	70	70	7.2
75340B1212900	M12x129	50	150	75	70	70	7.2
75340B1213900	M12x139	50	150	75	70	70	7.2
75340B1214900	M12x149	50	150	75	70	70	7.2
75340B1217900	M12x179	50	150	75	70	70	7.2
75340B1219900	M12x199	50	150	75	70	70	7.2
75340B1221900	M12x219	50	150	75	70	70	7.2
75340B1223900	M12x239	50	150	75	70	70	7.2
75340B1225900	M12x259	50	150	75	70	70	7.2
75340B1611000	M16x110/*	59	180	90	90	90	9.2
75340B1615100	M16x151	59	180	90	90	90	9.2
75340B1617100	M16x171	59	180	90	90	90	9.2
75340B1620100	M16x201	59	180	90	90	90	9.2
75340B1622100	M16x221	59	180	90	90	90	9.2
75340B1626100	M16x261	59	180	90	90	90	9.2

Les valeurs de cisaillement sont valables pour une distance au bord c >10 x hef

Charges de service - Profondeur d’ancrage réduite

Références	Dimensions [ØxL]	Profondeur d’ancrage réduite [hef,r]	Distance entraxe caractéristique pour hef,r (5) [Scr,red] [mm]	Distance au bord caractéristique pour hef,r [Ccr,red] [mm]	Distance entraxe mini pour hef,r [Smin,red] [mm]	Distance au bord mini pour hef,r [Cmin,red]	Charge de service - Frec [kN]
75340B0604800	M6x48/*	30	90	45	30	40	1.6
75340B0606500	M6x65	30	90	45	30	40	1.6
75340B0608500	M6x85	30	90	45	30	40	1.6
75340B0806800	M8x68	30	90	45	40	40	1.7
75340B0807300	M8x73	30	90	45	40	40	1.7
75340B0808300	M8x83	30	90	45	40	40	1.7
75340B0809300	M8x93	30	90	45	40	40	1.7
75340B0810300	M8x103	30	90	45	40	40	1.7
75340B0811300	M8x113	30	90	45	40	40	1.7
75340B0813300	M8x133	30	90	45	40	40	1.7
75340B0816300	M8x163	30	90	45	40	40	1.7
75340B1007800	M10x78	35	105	55	50	50	3.4
75340B1008300	M10x83	35	105	55	50	50	3.4
75340B1009300	M10x93	35	105	55	50	50	3.4
75340B1010300	M10x103	35	105	55	50	50	3.4
75340B1011300	M10x113	35	105	55	50	50	3.4
75340B1012300	M10x123	35	105	55	50	50	3.4
75340B1014300	M10x143	35	105	55	50	50	3.4
75340B1017300	M10x173	35	105	55	50	50	3.4
75340B1021300	M10x213	35	105	55	50	50	3.4
75340B1210400	M12x104	50	150	75	70	70	5.2
75340B1210900	M12x109	50	150	75	70	70	5.2
75340B1211900	M12x119	50	150	75	70	70	5.2
75340B1212900	M12x129	50	150	75	70	70	5.2
75340B1213900	M12x139	50	150	75	70	70	5.2
75340B1214900	M12x149	50	150	75	70	70	5.2
75340B1217900	M12x179	50	150	75	70	70	5.2
75340B1219900	M12x199	50	150	75	70	70	5.2
75340B1221900	M12x219	50	150	75	70	70	5.2
75340B1223900	M12x239	50	150	75	70	70	5.2
75340B1225900	M12x259	50	150	75	70	70	5.2
75340B1611000	M16x110/*	59	180	90	90	90	6.5
75340B1615100	M16x151	59	180	90	90	90	6.5
75340B1617100	M16x171	59	180	90	90	90	6.5
75340B1620100	M16x201	59	180	90	90	90	6.5
75340B1622100	M16x221	59	180	90	90	90	6.5
75340B1626100	M16x261	59	180	90	90	90	6.5

Les charges de services N, V et F proviennent de la valeur ultime moyennée en incluent une coefficient de sécurité γ=4 (cissaillement γ=3).

Les valeurs de cisaillement sont valables pour une distance au bord c>10 x hef.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

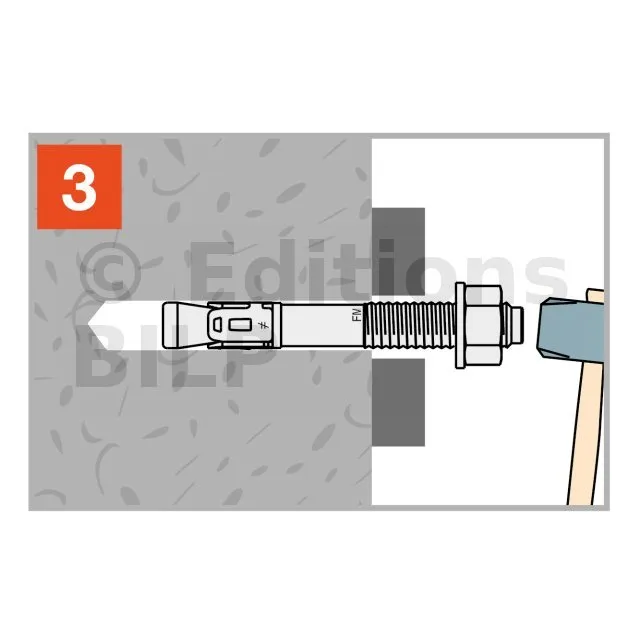

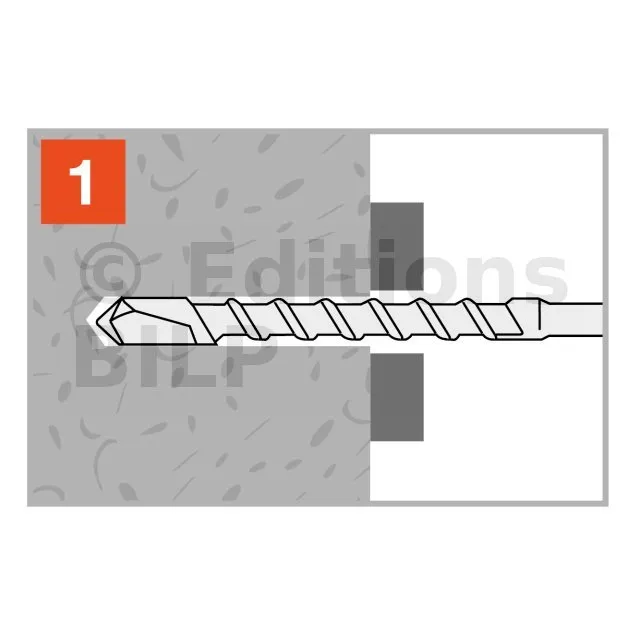

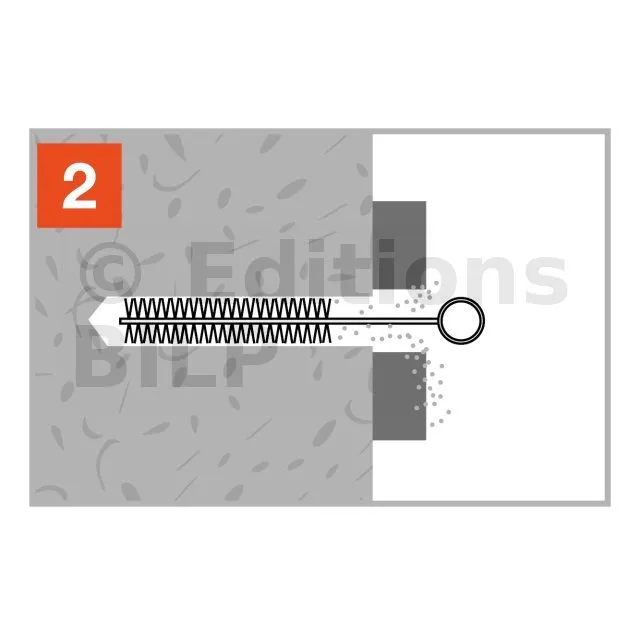

Montage

Données de montage

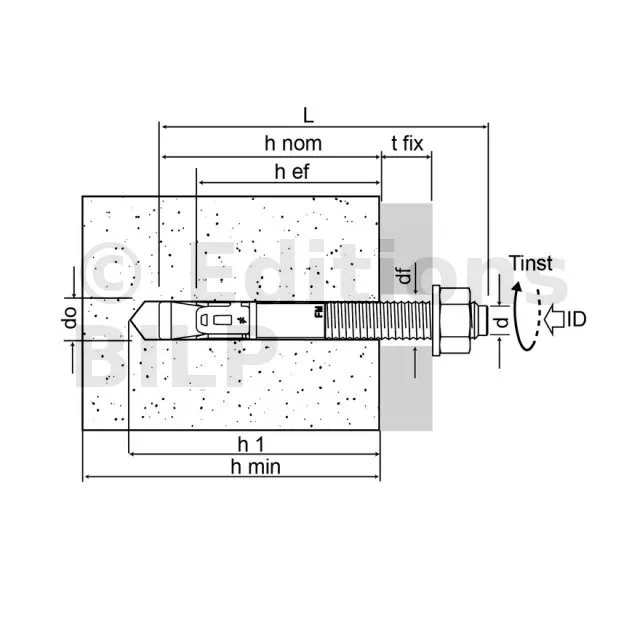

Références	Dimensions [ØxL]	Ø perçage [d0]	Prof. mini de perçage [h1]	Ø perçage dans pce à fixer [df]	Ouverture de clé sur plat [SW]	Couple de serrage [Tinst]	Profondeur d’ancrage [hef]	Ep. mini du support [hmin]	Distance entraxes caractéristique(5) [Scr,N] [mm]	Distance au bord caractéristique [ccr,N] [mm]	Distance entraxes mini [Smin] [mm]	Distance au bord mini [Cmin] [mm]
75340B0604800	M6x48/*	6	45	7	10	8	30	90	120	60	30	40
75340B0606500	M6x65	6	55	7	10	8	40	100	120	60	30	40
75340B0608500	M6x85	6	55	7	10	8	40	100	120	60	30	40
75340B0806800	M8x68	8	65	9	13	15	45	100	135	68	40	40
75340B0807300	M8x73	8	65	9	13	15	45	100	135	68	40	40
75340B0808300	M8x83	8	65	9	13	15	45	100	135	68	40	40
75340B0809300	M8x93	8	65	9	13	15	45	100	135	68	40	40
75340B0810300	M8x103	8	65	9	13	15	45	100	135	68	40	40
75340B0811300	M8x113	8	65	9	13	15	45	100	135	68	40	40
75340B0813300	M8x133	8	65	9	13	15	45	100	135	68	40	40
75340B0816300	M8x163	8	65	9	13	15	45	100	135	68	40	40
75340B1007800	M10x78	10	70	12	17	30	50	100	150	75	50	50
75340B1008300	M10x83	10	70	12	17	30	50	100	150	75	50	50
75340B1009300	M10x93	10	70	12	17	30	50	100	150	75	50	50
75340B1010300	M10x103	10	70	12	17	30	50	100	150	75	50	50
75340B1011300	M10x113	10	70	12	17	30	50	100	150	75	50	50
75340B1012300	M10x123	10	70	12	17	30	50	100	150	75	50	50
75340B1014300	M10x143	10	70	12	17	30	50	100	150	75	50	50
75340B1017300	M10x173	10	70	12	17	30	50	100	150	75	50	50
75340B1021300	M10x213	10	70	12	17	30	50	100	150	75	50	50
75340B1210400	M12x104	12	90	14	19	50	65	130	195	98	70	70
75340B1210900	M12x109	12	90	14	19	50	65	130	195	98	70	70
75340B1211900	M12x119	12	90	14	19	50	65	130	195	98	70	70
75340B1212900	M12x129	12	90	14	19	50	65	130	195	98	70	70
75340B1213900	M12x139	12	90	14	19	50	65	130	195	98	70	70
75340B1214900	M12x149	12	90	14	19	50	65	130	195	98	70	70
75340B1217900	M12x179	12	90	14	19	50	65	130	195	98	70	70
75340B1219900	M12x199	12	90	14	19	50	65	130	195	98	70	70
75340B1221900	M12x219	12	90	14	19	50	65	130	195	98	70	70
75340B1223900	M12x239	12	90	14	19	50	65	130	195	98	70	70
75340B1225900	M12x259	12	90	14	19	50	65	130	195	98	70	70
75340B1611000	M16x110/*	16	89	18	24	100	59	140	240	120	90	90
75340B1615100	M16x151	16	89	18	24	100	59	140	240	120	90	90
75340B1617100	M16x171	16	89	18	24	100	59	140	240	120	90	90
75340B1620100	M16x201	16	89	18	24	100	59	140	240	120	90	90
75340B1622100	M16x221	16	89	18	24	100	59	140	240	120	90	90
75340B1626100	M16x261	16	89	18	24	100	59	140	240	120	90	90
