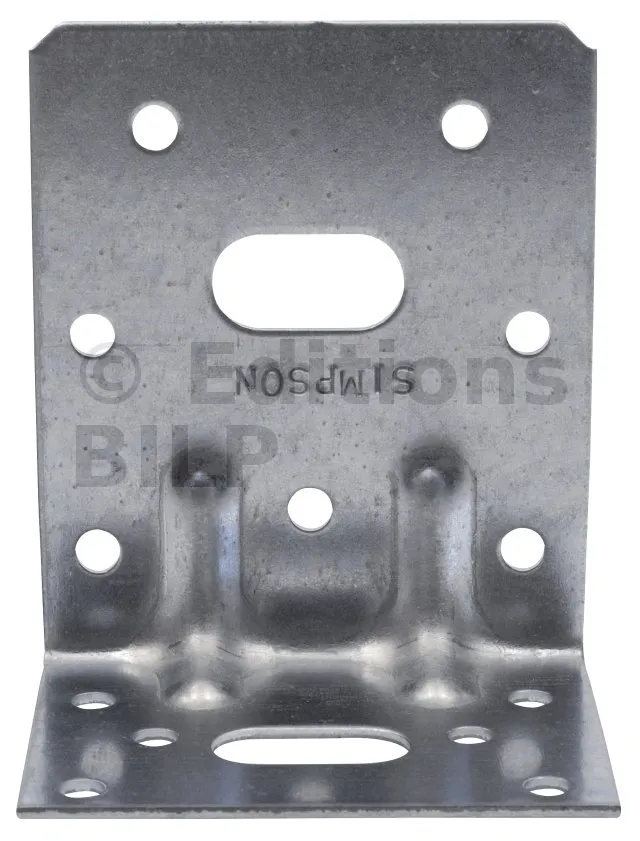

Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. E5/2_10

EN STOCK

Expédition immédiate disponible pour 3 unité(s).

0€⁹³

HT / équerre
soit 9.25€ pour 10 équerres

(11.10 € TTC)

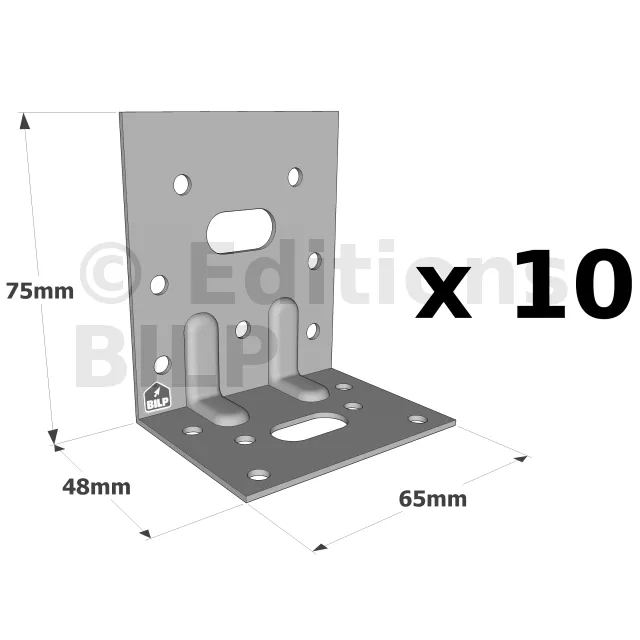

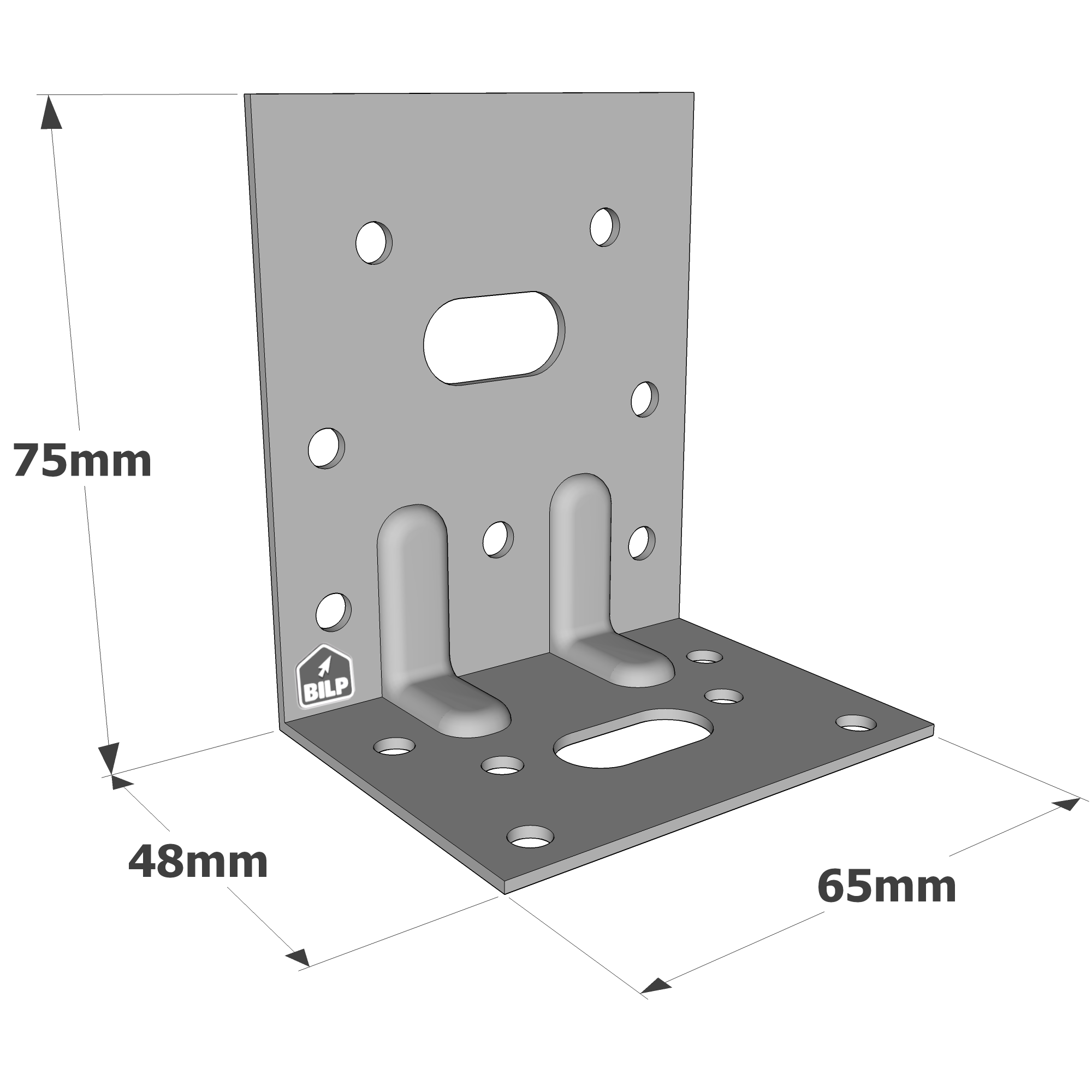

Largeur :
- 65mm
Epaisseur :
- 2mm
Profondeur :
- 48mm
Hauteur :
- 75mm
Conditionnement :
- 10 pièces
Autres choix

Référence

E5/2_10
Fabrication

française
Marque

SIMPSON Strong-Tie
Matériau

Acier galvanisé S250GD + Z275 suivant NF EN 10346
Perçages Aile B

Vis ou pointes : 7 Ø5 ; Oblong : 1 Ø11x22
Perçages Aile C

Vis ou pointes : 6 Ø5 ; Oblong : 1 Ø11x22

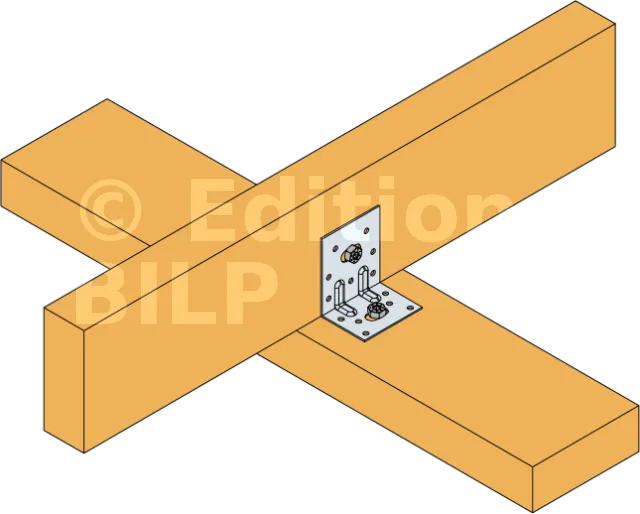

Fixation bois/bois - type poutre/poutre

Aile B : 7 ; Aile C : 6 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres

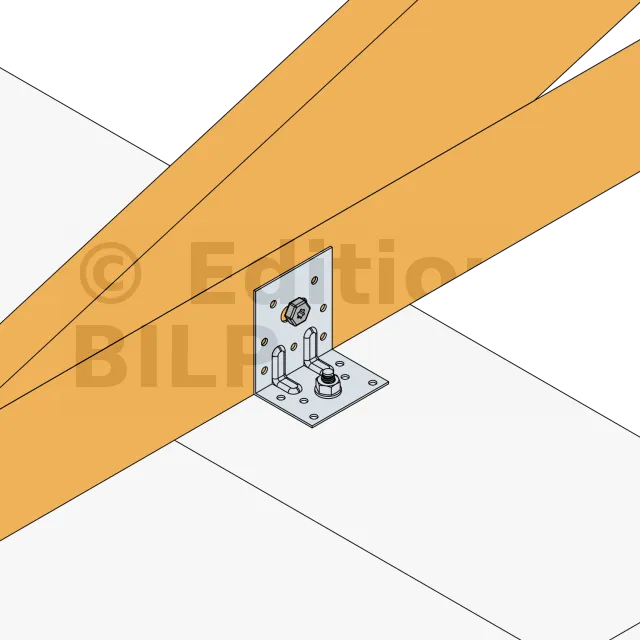

Fixation bois/support rigide - type poutre/support rigide

Aile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
Code EAN

3523140208220

Équerres renforcées CLASSIQUES

Les équerres renforcées CLASSIQUES répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0106
Agréments techniques : ETA-06/0106

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Épaisseur : de 1,5 à 3 mm selon les modèles.

Avantages :

Haute rigidité,
Polyvalence d’utilisations.

Applications

Support :

Porteur : bois massif, lamellé collé, béton, acier...
Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés...

Domaines d’utilisation :

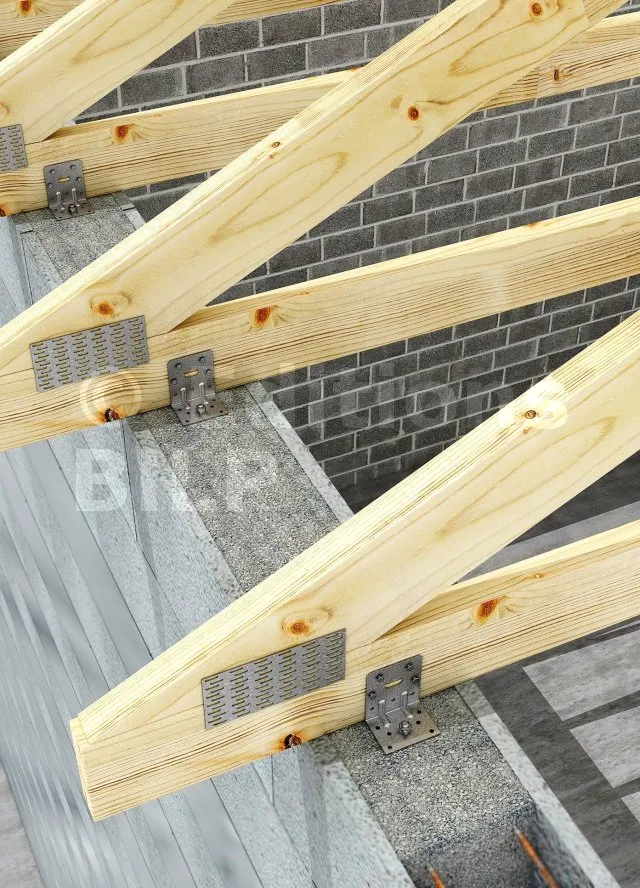

Fixation de fermettes,
Lisses et montants de bardage,
Ancrages de chevrons, consoles, chevêtres...

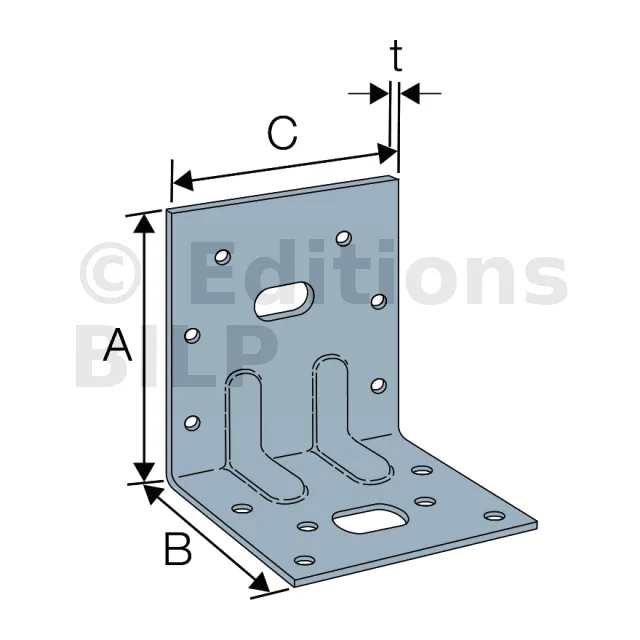

Dimensions et perçages

Références	Dimensions [mm]				Perçages Aile A			Perçages Aile B
	A	B	C	t	Ø5	Ø13	Ø11x22	Ø5	Ø11	Ø13	Ø11x22	Ø12x20
E5/1.5	75	48	65	1.5	7	-	1	6	-	-	1	-
E5/1.5/11.22/11	75	48	65	1.5	7	-	1	6	1	-	-	-
E5/2	75	48	65	2	7	-	1	6	-	-	1	-
E4/2.5	100	60	75	2.5	7	1	-	6	-	-	-	1
E6/2.5	120	60	75	2.5	11	1	-	6	-	-	-	1
E8/2.5	160	60	75	2.5	12	2	-	6	-	-	-	1
E14/2	80	50	75	2	8	1	-	4	-	1	-	-
E17/2	150	50	75	2	15	2	-	4	-	1	-	-
E19/3	150	50	75	3	15	2	-	4	-	1	-	-
E5/1.5/135*	75	48	65	1.5	7	-	1	6	-	-	1	-

Valeurs caractéristiques - connexion bois sur bois - clouage total - 2 équerres

Références	Valeurs caractéristiques - Connexion bois sur bois - Clouage total
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R1.k				R2.k = R3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E5/1.5	7	6	6.1	7.1	8.6	9.3	9.8	10.8	13	14
E5/1.5/11.22/11	7	6	6.1	7.1	8.6	9.3	9.8	10.8	13	14
E5/2	7	6	6.1	7.1	8.6	9.8	9.8	10.8	13	14
E4/2.5	8	6	5.5	6.3	7.2	7.6	7.6	8.3	10.1	10.7
E6/2.5	11	6	5.5	6.3	7.2	7.6	9.4	10.3	12.5	13.3
E8/2.5	13	6	5.5	6.3	7.2	7.6	10	11	13.3	14.2
E14/2	8	4	4.2	5.1	6.7	8.4	5.3	5.8	7.7	9.7
E17/2	15	4	4.9	5.6	6.7	7.4	8.2	9	10.9	11.6
E19/3	15	4	4.9	5.6	6.7	7.4	8.2	9	10.7	11.4

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

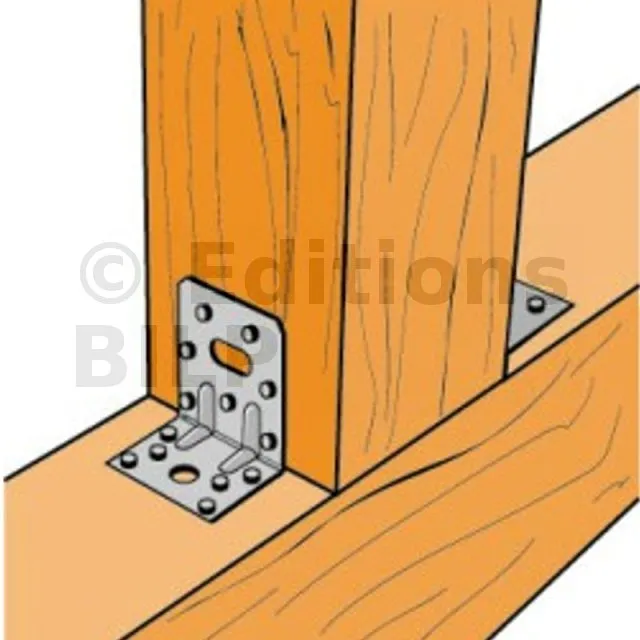

Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel - 2 équerres

Références	Valeurs caractéristiques - Connexion poteau bois sur poutre bois - Clouage partiel
	Fixations		Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R1.k				R2.k = R3.k
	Qté	Qté	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA Ø4.0x50	CNA4.0x60
E6/2.5	8	6	4.1	5	6.6	8.3	5.3	6.3	9	9.6
E8/2.5	10	6	4.2	5	6.7	8.3	6.2	7.5	11.5	12.1
E17/2	12	4	4.2	5.1	6.7	8.3	6.7	7.3	10.7	11.3
E19/3	12	4	4.2	5.1	6.7	8.3	6.5	7.1	10.7	11.4

Valeurs caractéristiques - Connexion bois sur support rigide - 2 équerres

Références	Valeurs caractéristiques - Bois sur support rigide
	Fixations				Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A		Aile B		R1.k				R2.k = R3.k
	Qté	Type	Qté	Type	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E5/1.5	7	CNA	1	Ø10	6.6	6.6	6.6	6.6	-*	-*	-*	-*
E5/1.5/11.22/11	7	CNA	1	Ø10	6.6	6.6	6.6	6.6	5.8	6.7	8.6	9.9
E5/2	7	CNA	1	Ø10	8.4	8.4	8.4	8.4	-*	-*	-*	-*
E4/2.5	8	CNA	1	Ø10	12.6	12.6	12.6	12.6	-*	-*	-*	-*
E6/2.5	11	CNA	1	Ø10	12.6	12.6	12.6	12.6	-*	-*	-*	-*
E8/2.5	13	CNA	1	Ø10	12.7	12.7	12.7	12.7	-*	-*	-*	-*
E14/2	8	CNA	1	Ø10	3.6	4.4	5	6.3	3.4	4.1	5.5	6.9
E17/2	15	CNA	1	Ø10	15.2	15.2	15.2	15.2	5.8	6.6	8.3	9.4
E19/3	15	CNA	1	Ø10	28.1	28.1	28.1	28.1	8.1	9.2	11.6	13

* Aucune reprise de charge car appui glissant

Valeurs caractéristiques - connexion poteau bois sur support rigide - 2 Equerres

Références	Valeurs caractéristiques - Bois sur support rigide
	Fixations				Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A		Aile B		R1.k				R2.k = R3.k
	Qté	Type	Qté	Type	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
E6/2.5	8	CNA	1	Ø10	3.3	4	5.3	6.6	-*	-*	-*	-*
E8/2.5	10	CNA	1	Ø10	3.3	4	5.3	6.6	-*	-*	-*	-*
E17/2	12	CNA	1	Ø12	10.2	12.4	12.6	15.8	3.4	3.7	5.3	5.6
E19/3	12	CNA	1	Ø12	10	12.2	15.3	19.2	5.9	6.5	10	10.7

* Aucune reprise de charge car appui glissant

Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Equerres

Références	Valeurs Caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 équerres
	Fixations				Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
	Aile A		Aile B		R1.k
	Quantité	Type	Quantité	Type	SSH10x40
E5/1.5	1	SSH	1	SSH	3.1
E5/1.5/11.22/11	1	SSH	1	SSH	3.1

Valeurs caractéristiques - Bois sur support rigide - Vis connecteurs Ø10 - 2 Equerres

Références	Valeurs Caractéristiques - Bois sur béton - Vis connecteurs Ø10 - 2 équerres
	Fixations				Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
	Aile A		Aile B		R1.k
	Quantité	Type	Quantité	Type	SSH10x40
E5/1.5	1	SSH	1	SSH	3.1
E5/1.5/11.22/11	1	SSH	1	SSH	3.1

Fixations
Sur bois :

Pointes annelées CNA Ø4.0x35 ou CNA Ø4.0x50 mm.
Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
Boulons.
Tirefonds.

Sur béton :

Support béton plein :

Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5.
Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35.

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.

Sur acier :

Boulons.

Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Mise en œuvre des acrotères hauts

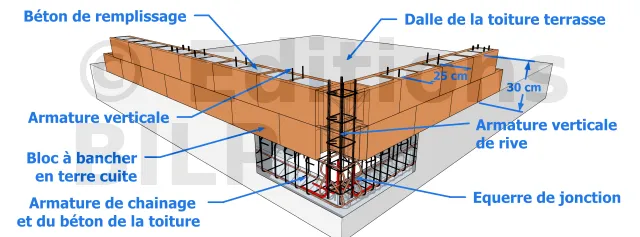

Mise en œuvre des acrotères bas

Pose par lestage

Ce type de pose consiste à utiliser un lest qui sera posé sur les bâches EPDM. Le choix du lest va dépendre des contraintes. Par exemple, le lest peut être des végétaux ou encore des gravillons. Ce type de pose peut être réalisé sur des toitures en bois ou en béton.

Pose par fixation mécanique

Ce type de pose nécessite l’utilisation de lattes d’ancrage en métal qui seront ensuite fixées à la toiture par des vis. La pose par fixation mécanique peut être utilisée sur presque tous les types de supports et pour les étanchéités qui nécessitent d’être rénovées.

Informations
Le saviez-vous ?

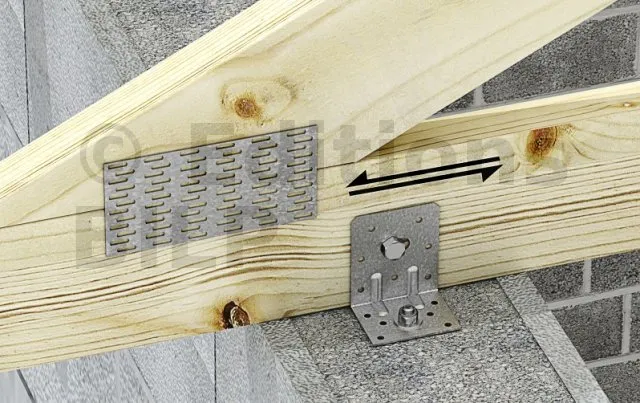

Dans le cas d’un déplacement calculé de la ferme de plus de 6 mm, il faut alors réaliser un appui glissant. Le glissement est autorisé par le trou oblong situé sur nos équerres (source DTU 31.3, P3/5.3.3)

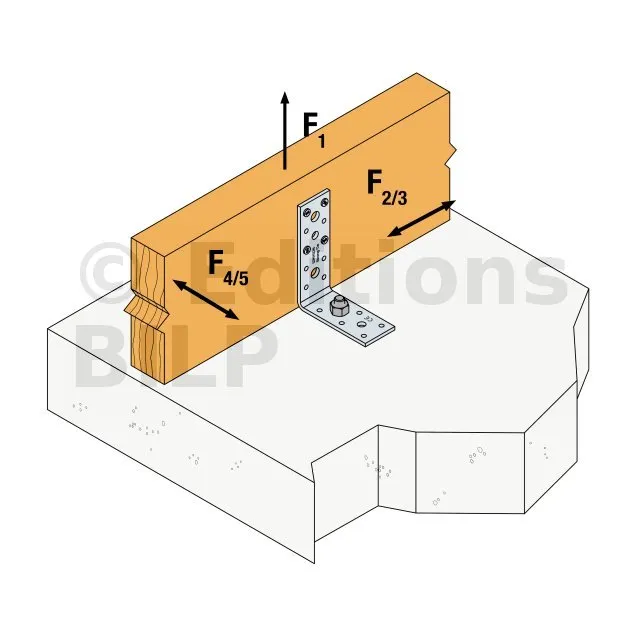

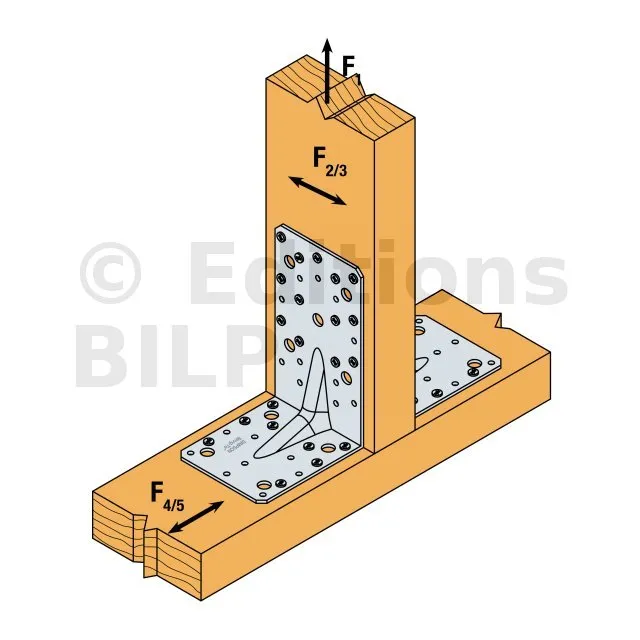

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.

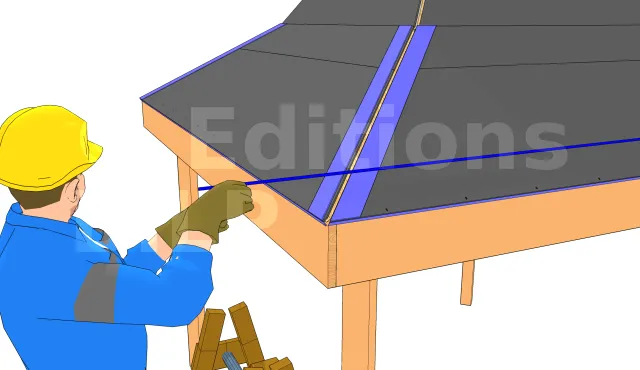

Créer la ligne de départ

1 Cordeau à tracer
x = 0,18 m

En se servant d’un cordeau à tracer, tracer une ligne placée parallèlement à 18 cm du bord de l’avant-toit. La ligne de départ servira de référence pour placer le bord supérieur de la rangée de départ de bardeau pour chaque rangée.

texte=1|points=1120,372,1202,372,1264,676|couleur=#ffffff|couleur_fleche=#ffffff

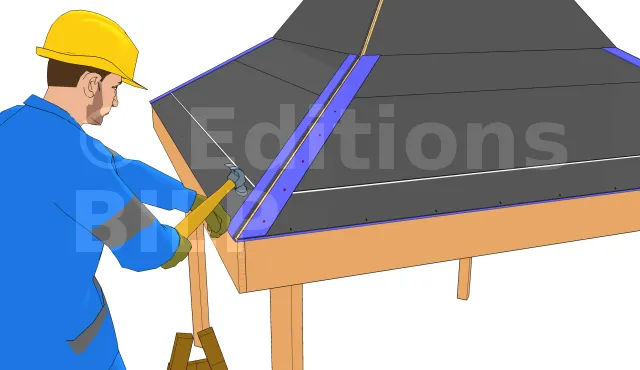

Installer les extrémités des gouttières des pignons

1 : Larmier

Couper un onglet de 45° à l’extrémité de la première pièce. Installez-le sur le bord de pignon du toit afin qu’il recouvre les bordures du papier isolant. Placer le larmier du pignon sur le dessus de l’avant-toit. Clouer par la suite le larmier sur tout le long de la bordure. Suivre les mêmes instructions pour poser les trois autres bords de pignon.

texte=1|points=1006,406,1084,406,1118,542|couleur=#ffffff|couleur_fleche=#ffffff

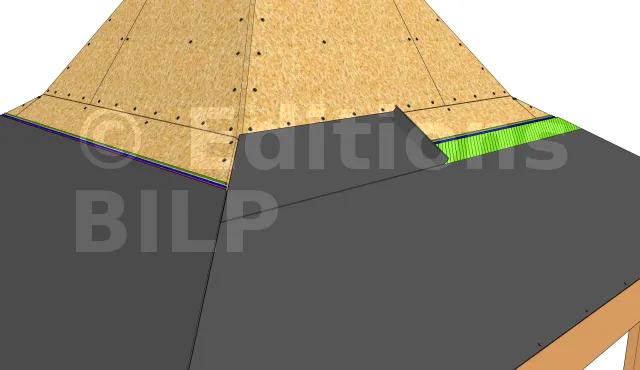

Étaler les papiers sur les rangées suivantes
