Équerres hypers RENFORCEES pour les larges sections de bois sur support BOIS et BETON - Réf. AG922_10
-
RéférenceAG922_10
-
Epaisseur2,5mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
-
MarqueSIMPSON Strong-Tie
-
Code EAN5701953354305
-
Perçages Aile A26Ø5 - 2Ø13
-
Perçages Aile B18Ø5 - 2Ø13
-
Fixation bois/bois - type poutre/poutreAile A : 16 ; Aile B : 13 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
-
Fixation bois/support rigide - type poutre/support rigideAile A : 16 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 2 - type : boulon Ø12
-
Fixation bois/support rigide - type poteau/support rigideAile A : 12 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 2 - type : boulon Ø12
-
Profondeur79mm

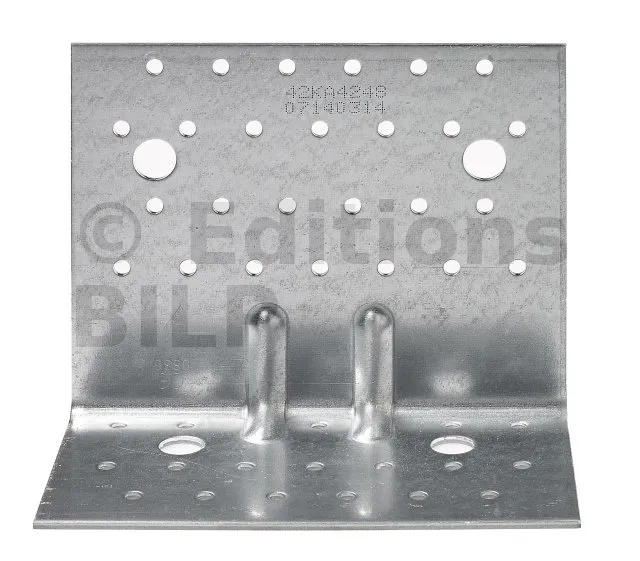

Équerre large renforcée AG922

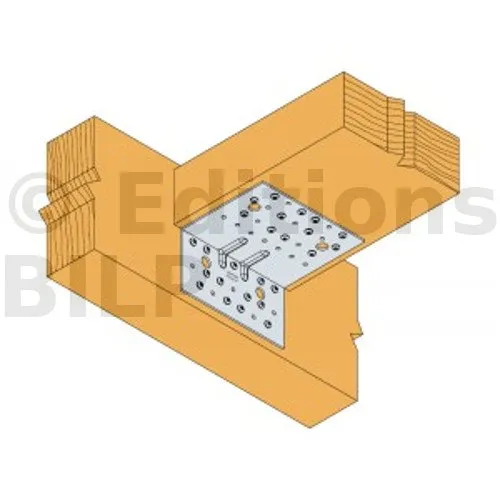

L’équerre large renforcée AG922 répond à des applications structurelles dans la charpente et la maison à ossature bois. Elle permet également de reprendre des efforts de charge importants dans la direction R4,k.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur 2,5 mm.
Avantages
- Permet de rependre des efforts importants en latéral,
- Haute rigidité,

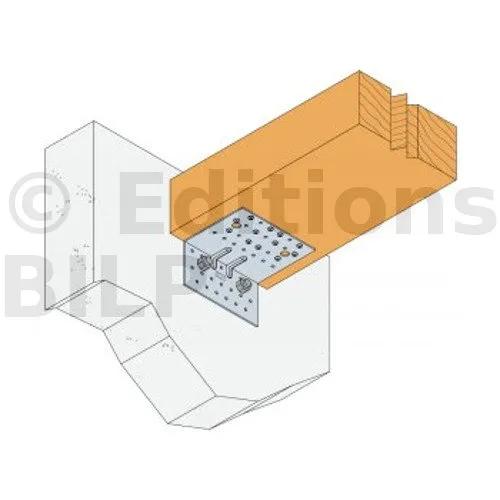

- Connexion sur béton possible avec un seul ancrage.
Application
Support

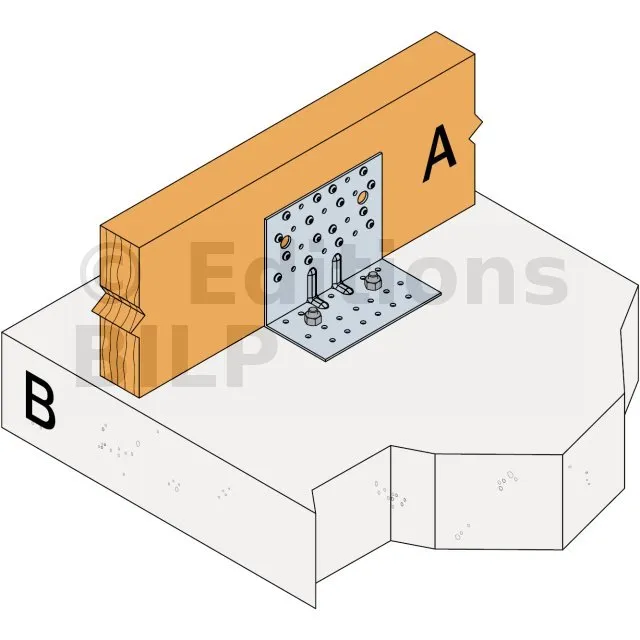

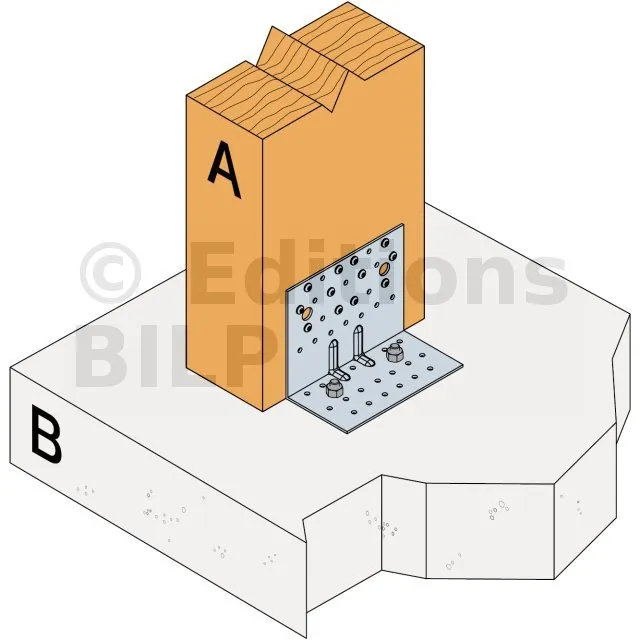

- Porteur : bois massif, bois lamellé-collé, béton, acier...
- Porté : bois massif, bois composite, bois lamellé-collé, profilés...
Domaines d’utilisation
- Fixation de poutres,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres...
Dimensions

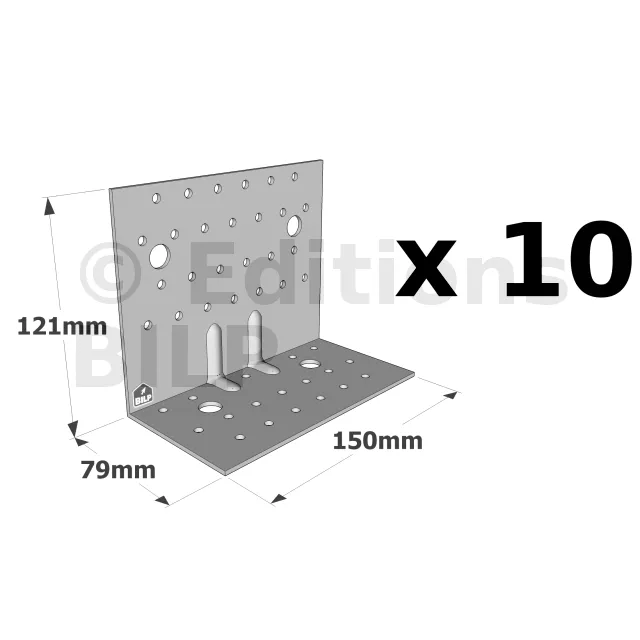

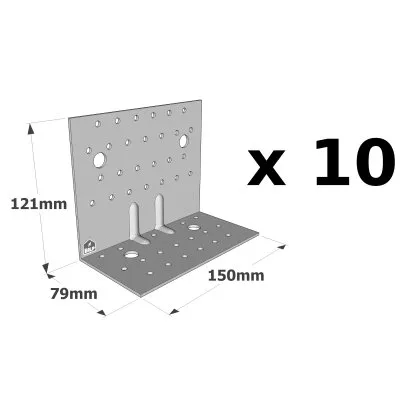

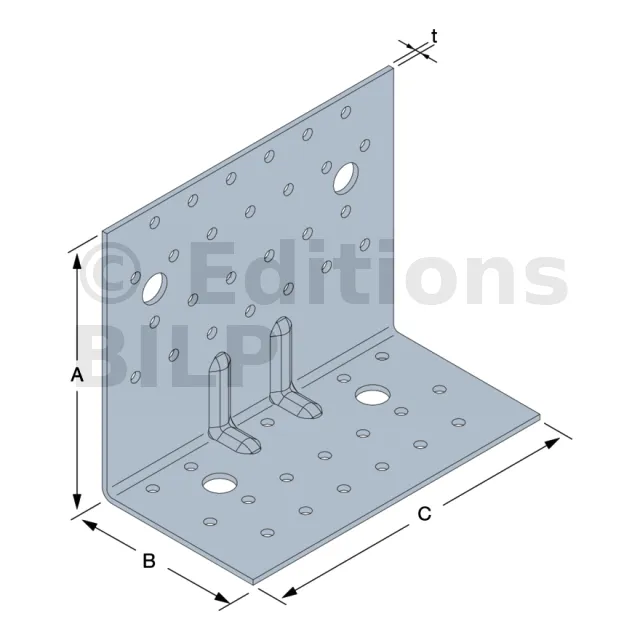

Références | Dimensions en mm | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | |
AG922 | 121 | 79 | 150 | 2.5 | 26 | 2 | 18 | 2 |
L’AG922 est un produit issus de la gamme Aginco/Armobois

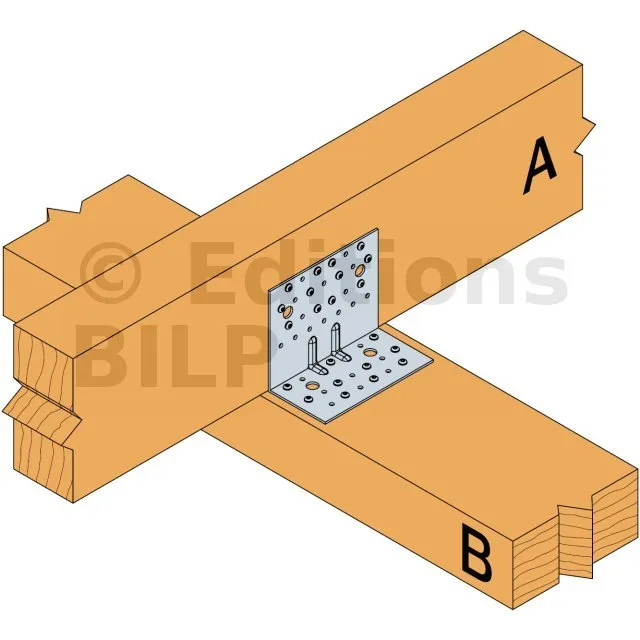

Valeurs caractéristiques - Connexion Bois sur bois type poutre/poutre - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur bois | |||
---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||
Aile A | Aile B | R1.k | R2.k = R3.k | |
Quantité | Quantité | CNA4.0x50 | CNA4.0x50 | |
AG922 | 16 | 13 | 18.5 | 29.5 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

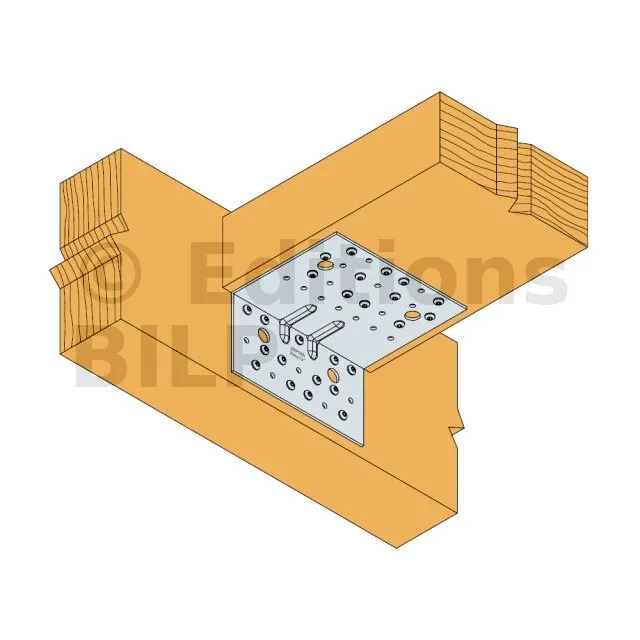

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 2 équerres
Références | Valeurs Caractéristiques [kN] | |
---|---|---|
R1.k | R2.k = R3.k | |
CNA4.0x50 | CNA4.0x50 | |
AG922 | 18.5 | - |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation. b

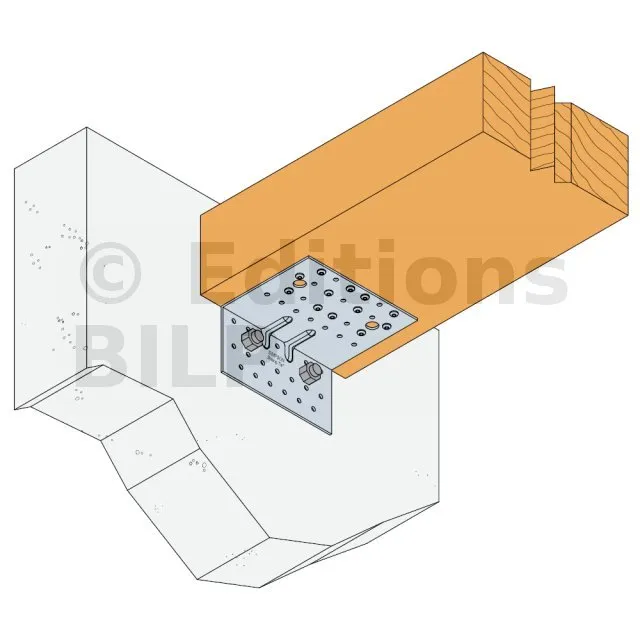

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres
Références | Valeurs caractéristiques - Bois sur support rigide | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||
Quantité | Type | Quantité | Type | CNA4.0x50 | CNA4.0x50 | |
AG922 | 16 | CNA* | 2 | Ø12 | 30.6 | 48.2 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAX-II, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion poteau bois sur support rigide - 2 équerres
Références | Valeurs caractéristiques - Connexion poteau bois sur support rigide | ||||
---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | ||||
Aile A | Aile B | R1.k | |||
Quantité | Type | Quantité | Type | CNA4.0x50 | |
AG922 | 12 | CNA* | 2 | Ø12 | 37.5 |
* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.
Le niveau de résistance design du boulon R#,d est déterminé par (coefficient boulon x charge design du connector F#,d) pour la direction d’effort et fixations correspondantes. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAX-II, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs Caractéristiques - Connexion bois sur bois - 1 équerre - Configuration F4
Références | Valeurs caractéristiques - Connexion bois sur bois | ||||
---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | ||||
Aile A | Aile B | R4.k | |||
Quantité | Quantité | CNA4.0x50 | |||
AG922 | 12 | 13 | 22.6 |
Valeurs Caractéristiques - Connexion bois sur béton - 1 équerre - Configuration F4
Références | Valeurs Caractéristiques - Connexion bois sur support rigide | ||||
---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | ||||
Aile A | Aile B | R4.k | |||
Quantité | Type | Quantité | Type | CNA4.0x50 | |
AG922 | 12 | CNA* | 2 | Ø12 | 24.8 |
Valeurs caractéristiques - Poutre CLT sur poutre CLT - Vis connecteurs Ø12 - 2 Equerres
Références | Valeurs Caractéristiques - Poutre CLT sur poutre CLT - vis connecteurs Ø12 - 2 équerres | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 - 2 équerres par assemblage [kN] | |||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||
Qté | Type | Qté | Type | SSH12x80 | SSH12x80 | |
AG922 | 2 | SSH | 2 | SSH | 23 | 23 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Informations techniques
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
Fixations
Sur bois :
- Pointes annelées CNAØ4.0x35mm ou CNAØ4.0x50mm.
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40.
- Boulons.
- Tirefonds.
- SSH Ø 12 x 80 mm (CLT sur CLT).
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M12-104/5.
- Ancrage chimique : résine AT-HP + Tige filetée
LMAS M12-150/35
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M20-130.
Sur acier :
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
- 1 : demi-tuile
La pose à joints croisés nécessite l’utilisation de demi-tuiles pour les rives. Ces demi-tuiles sont posées en extrémité de rang. Grâce à elles, les rives sont maintenues droites.
texte=1|points=1767,481,1637,481,1521,703|couleur=#ffffff|couleur_fleche=#ffffff
texte=
|points=1637,481,1431,413|couleur=#ffffff|couleur_fleche=#ffffff
- 1 : Mortier
- 2 : Tuile ronde
- 3 : Liaison entre les faîtières

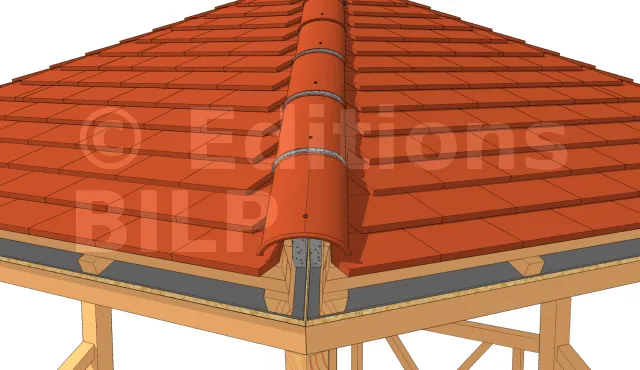

Ce type de pose de faîtage s’exécute évidement à l’aide de mortier. Le recouvrement se fait sur le rang de tuiles de sous-faîtage et débute par un fronton.
