Cheville à frapper douille fraisée ou ronde - Réf. HIP08140_100
-
RéférenceHIP08140_100
-
FabricationFrançaise
-
Epaisseur maximale des pièces à fixer (tfix)100mm
-
Diamètre perçage x profondeur minimale perçage (d0 x h1)8x50mm
-
MarqueSIMPSON Strong-Tie
-
Diamètre de la cheville x LD [mm]8x140
-
Diamètre du clou x LN [mm]4,8x145
-
MatériauPointe en acier électrozingué et cheville 100% nylon

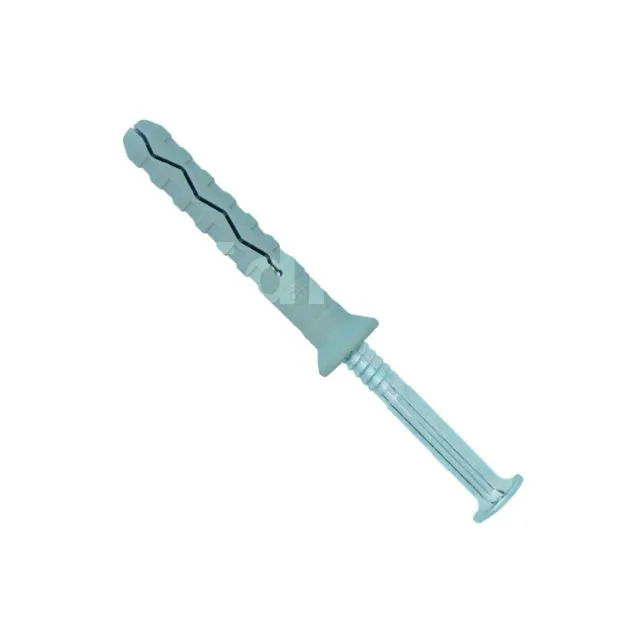

Cheville à frapper douille fraisée
Les chevilles à frapper sont des systèmes de fixation à frapper multi-matériaux pour charges légères.
Caractéristiques
Agréments techniques : ETA-12/0359
Déclarations de performance : FR-DoP-e12/0359
Matière
- Pointe en acier électrozingué et cheville 100% nylon.
Avantages
- Montage et démontage très simple grâce au clou fileté.
- Expansion par vissage ou frappe.
- Plaquage parfait contre le matériau.
Applications
Support
- Béton non fissuré.
- Maçonnerie creuse et pleine.
Domaines d’utilisation
- Fixation de chevrons ou tasseaux

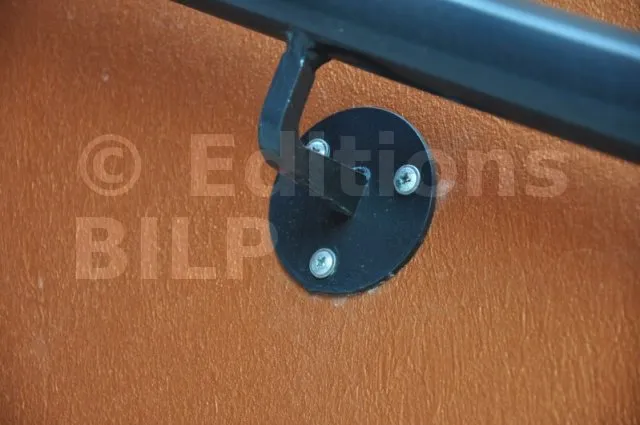

- Fixation d’équerres simples et de menuiseries

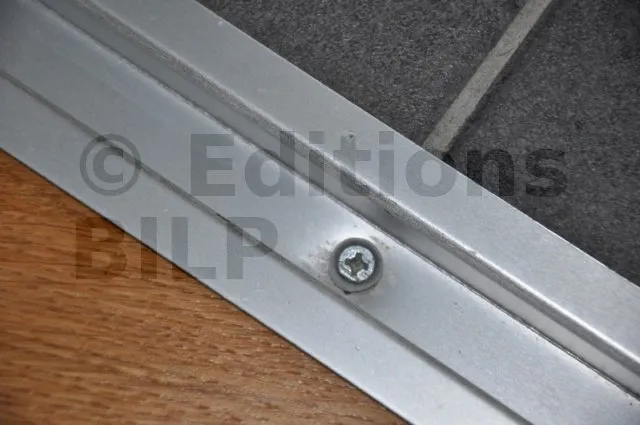

- Fixation de rails et colliers pour câbles et tuyaux

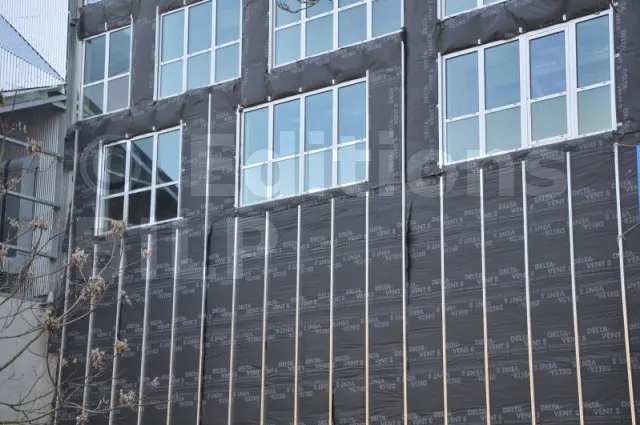

- Fixation de revêtements minces en façades extérieur et intérieur
Données techniques
Dimensions
Références | Code article | Diamètre de la cheville x LD [mm] | Diamètre du clou x LN [mm] | Ø du perçage x profondeur minimum du perçage [d0 x h1] [mm] | Ep. max pce à fixer [tfix] [mm] | Longueur [L] [mm] | Cdt. boite [Cdt] [pcs] | ∅ Trous de fixation [df] [mm] | Profondeur d’ancrage [mm] |
---|---|---|---|---|---|---|---|---|---|
HIP 5-30/5 | HIP05030 | 5 x 30 | 3,4 x 35 | 5 x 35 | 5 | 30 | 300 | 5 | 25 |
HIP 5-40/15 | HIP05040 | 5 x 40 | 3,4 x 45 | 5 x 35 | 15 | 40 | 200 | 5 | 25 |
HIP 5-50/25 | HIP05050 | 5 x 50 | 3,4 x 55 | 5 x 35 | 25 | 50 | 200 | 5 | 25 |
HIP 6-40/10 | HIP06040 | 6 x 40 | 3,8 x 45 | 6 x 40 | 10 | 40 | 200 | 6 | 30 |
HIP 6-50/20 | HIP06050 | 6 x 50 | 3,8 x 55 | 6 x 40 | 20 | 50 | 100 | 6 | 30 |
HIP 6-60/30 | HIP06060 | 6 x 60 | 3,8 x 65 | 6 x 40 | 30 | 60 | 100 | 6 | 30 |
HIP 6-80/50 | HIP06080 | 6 x 80 | 3,8 x 85 | 6 x 40 | 50 | 80 | 100 | 6 | 30 |
HIP 8-60/20 | HIP08060 | 8 x 60 | 4,8 x 65 | 8 x 50 | 20 | 60 | 150 | 8 | 40 |
HIP 8-80/40 | HIP08080 | 8 x 80 | 4,8 x 85 | 8 x 50 | 40 | 80 | 150 | 8 | 40 |
HIP 8-100/60 | HIP08100 | 8 x 100 | 4,8 x 105 | 8 x 50 | 60 | 100 | 100 | 8 | 40 |
HIP 8-120/80 | HIP08120 | 8 x 120 | 4,8 x 125 | 8 x 50 | 80 | 120 | 100 | 8 | 40 |
HIP 8-140/100 | HIP08140 | 8 x 140 | 4,8 x 145 | 8 x 50 | 100 | 140 | 100 | 8 | 40 |
Charges de service
Références | Traction - NRec [kN] | Cisaillement - VRec [kN] | Moment de flexion [Nm] | ||
---|---|---|---|---|---|
Béton non fissuré C20/25 | Brique pleine | Béton non fissuré C20/25 | Brique pleine | ||
HIP 5-30/5 | 0.15 | 0.13 | 0.4 | 0.4 | 0.8 |
HIP 5-40/15 | 0.15 | 0.13 | 0.4 | 0.4 | 0.8 |
HIP 5-50/25 | 0.15 | 0.13 | 0.4 | 0.4 | 0.8 |
HIP 6-40/10 | 0.43 | 0.24 | 0.42 | 0.42 | 1 |
HIP 6-50/20 | 0.43 | 0.24 | 0.42 | 0.42 | 1 |
HIP 6-60/30 | 0.43 | 0.24 | 0.42 | 0.42 | 1 |
HIP 6-80/50 | 0.43 | 0.24 | 0.42 | 0.42 | 1 |
HIP 8-60/20 | 0.43 | 0.3 | 0.8 | 0.8 | 2.1 |
HIP 8-80/40 | 0.43 | 0.3 | 0.8 | 0.8 | 2.1 |
HIP 8-100/60 | 0.43 | 0.3 | 0.8 | 0.8 | 2.1 |
HIP 8-120/80 | 0.43 | 0.3 | 0.8 | 0.8 | 2.1 |
HIP 8-140/100 | 0.43 | 0.3 | 0.8 | 0.8 | 2.1 |
1. Charges de service : elles sont calculées à partir des valeurs caractéristiques données dans les ETA sur lesquelles des coefficients partiels de sécurité issus de l’ETAG001 ainsi qu ?un coefficient partiel d’actions ɣf =1,4 sont appliqués.
2. Charges de service en traction : elles sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de S≤15 cm ou de S≤10 cm si leurs diamètre est inférieur ou égal à 10 mm.
3. Charges de service en cisaillement : les charges de services au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les charges de cisaillement appliquées près du bord (C≤10hef ou 60d). La rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.
4. Béton non fissuré : le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm² (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).
5. Parpaing creux : dans le cas d’une utilisation sur parpaing creux, il est impératif que la cheville traverse la 2ème alvéole. Pour connaître les charges de service sur ce support, contactez notre service technique.
Mise en oeuvre
Installation
La cheville à frapper se pose au travers de la pièce à fixer et s’expanse sur la longueur du trou par friction lors de son installation au marteau.
La collerette aide au maintien de la pièce. Pour la pose en maçonnerie creuse, l’expansion de la cheville doit se faire dans au moins une des parois du support.
texte=Béton de remplissage|points=772,104,836,104,926,408
texte=Armature verticale|points=600,626,686,626,1094,412
texte=Bloc à bancher
en terre cuite|points=666,774,768,774,978,688
texte=Armature de chaînage
et du béton de la toiture|points=726,1078,860,1078,1158,892
texte=Dalle de la toiture terrasse|points=1638,108,1550,108,1404,326
texte=Armature verticale
de rive|points=1750,752,1296,694
texte=Equerre de jonction|points=1662,1058,1562,1058,1356,870
texte=25 cm|points=1664,478,1850,410|couleur=#ffffff|couleur_fleche=#ffffff|type_legende=double_fleche_texte_coupe
texte=
|points=1866,410,1752,384|type_legende=trait|couleur_fleche=#ffffff
texte=
|points=1676,486,1556,454|type_legende=trait|couleur_fleche=#ffffff
texte=30 cm|points=2156,582,2164,364|couleur=#ffffff|couleur_fleche=#ffffff|type_legende=double_fleche_texte_coupe|orientation_texte=perpendiculaire
texte=
|points=2174,360,1998,346|type_legende=trait|couleur=#ffffff|couleur_fleche=#ffffff
texte=
|points=2166,584,1976,564|type_legende=trait|couleur=#ffffff|couleur_fleche=#ffffff
texte=Coffrage en bois|points=718,998,804,998,1078,706
texte=Bloc à bancher en terre cuite|points=1080,1206,1166,1206,1404,952
texte=Armature
de
montage|points=2158,592,2056,592,1792,700
texte=Béton
coulé|points=2182,398,2134,398,1902,478
texte=30 cm|points=1962,1108,1986,956|taille=25|orientation_texte=perpendiculaire|type_legende=double_fleche_texte_coupe
texte=
|points=2002,954,1794,912|type_legende=trait
texte=60 cm|points=2142,1148,2188,868|taille=25|orientation_texte=perpendiculaire|type_legende=double_fleche_texte_coupe
texte=
|points=2194,862,1802,792|type_legende=trait
texte=
|points=2146,1152,1758,1072|type_legende=trait
Données d’installation
Références | Ø perçage [d0] [mm] | Prof. perçage [h1] [mm] | Ø clou [d] [mm] | Ø collerette [dr] [mm] | Profondeur d’ancrage [mm] | Dist. entraxes mini [smin] [mm] | Dist. au bord mini [cmin] [mm] | Ep. mini du support [hmin] [mm] |
---|---|---|---|---|---|---|---|---|
HIP 5-30/5 | 5 | 35 | 3.4 | 11 | 25 | 40 | 50 | 50 |
HIP 5-40/15 | 5 | 35 | 3.4 | 11 | 25 | 40 | 50 | 50 |
HIP 5-50/25 | 5 | 35 | 3.4 | 11 | 25 | 40 | 50 | 50 |
HIP 6-40/10 | 6 | 40 | 3.8 | 13 | 30 | 100 | 100 | 100 |
HIP 6-50/20 | 6 | 40 | 3.8 | 13 | 30 | 100 | 100 | 100 |
HIP 6-60/30 | 6 | 40 | 3.8 | 13 | 30 | 100 | 100 | 100 |
HIP 6-80/50 | 6 | 40 | 3.8 | 13 | 30 | 100 | 100 | 100 |
HIP 8-60/20 | 8 | 50 | 4.8 | 15 | 40 | 100 | 100 | 100 |
HIP 8-80/40 | 8 | 50 | 4.8 | 15 | 40 | 100 | 100 | 100 |
HIP 8-100/60 | 8 | 50 | 4.8 | 15 | 40 | 100 | 100 | 100 |
HIP 8-120/80 | 8 | 50 | 4.8 | 15 | 40 | 100 | 100 | 100 |
HIP 8-140/100 | 8 | 50 | 4.8 | 15 | 40 | 100 | 100 | 100 |
