Goujon d’ancrage BOAX-II

EN STOCK
Expédition immédiate disponible pour 14 unité(s).
0€88
  HT  / Goujon
(1.05 € TTC)

  • Référence
  • Fabrication
    Française
  • Matériau
    Acier électrozingué (classe 8.8)
  • Marque
    SIMPSON Strong-Tie
  • Longueur filetage (F)
    32mm
  • Diamètre maximal pièces à fixer (df)
    9mm
  • Profondeur d’ancrage (hef)
    45mm
  • Diamètre perçage x profondeur minimale perçage (d0 x h1)
    8x60mm
  • Epaisseur maximale des pièces à fixer (tfix)
    10mm
  • Catégorie de performance sismique
    C1

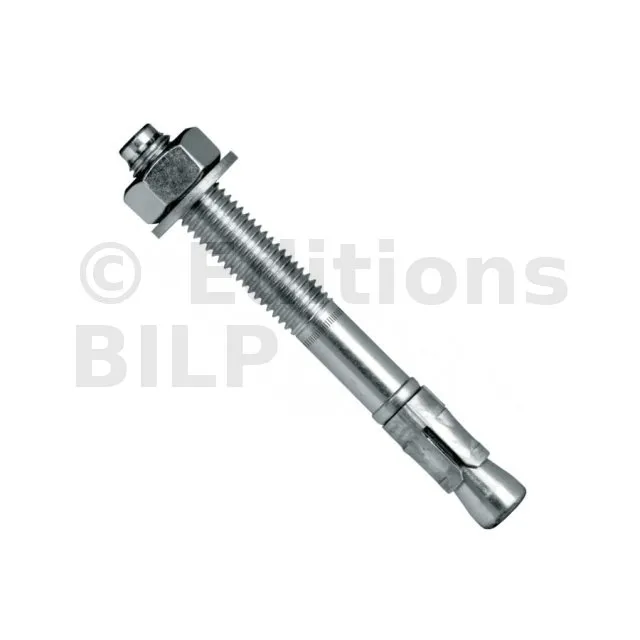

Goujon d’ancrage BOAX-II

Le goujon d’ancrage est un système de fixation par expansion pour charges moyennes.

Caractéristiques

Agréments techniques : ETA-08/0276 ;
Déclarations de performance : FR-DoP-e08/0276 ;

Matière

  • Acier électrozingué (classe 8.8).

Avantages

  • Pose simple et rapide : profondeur d’ancrage réduit ; Ø du filetage = Ø de perçage,
  • Filetage sur toute la longueur,
  • Filetage protégé lors de la pose : point de frappe.

Applications

Support

  • Béton fissuré,
  • Béton non fissuré,
  • Pierre naturelle dense.

Domaines d’utilisation

  • Fixation de structure bois : sabots de charpentes, ...
  • Fixation de profils métalliques : garde-corps, consoles et chemins de cables,
  • Fixation de charges statiques ou quasi-statiques : portails et machines.
  • Catégorie sismique C1 pour la fixation d’éléments non structurels.

Données techniques

Dimensions


RéférencesCode articleCatégorie de performance sismiqueDiamètre [mm]Longueur [L] [mm]Ep. max pce à fixer [tfix] [mm]Longueur du filetage [f] [mm]Ø max. pce à fixer [df] [mm]Prof. d’ancrage [hef] [mm]Ø perçage x prof. mini perçage [d0 x h1] [mm]
BOAX-II M8-72/10 BOAXII08045010 C1 8 72 10 32 9 45 8x60
BOAX-II M8-92/30 BOAXII08045030 C1 8 92 30 52 9 45 8x60
BOAX-II M8-112/50 BOAXII08045050 C1 8 112 50 72 9 45 8x60
BOAX-II M10-92/10 BOAXII10060010 C1 10 92 10 47 12 60 10x75
BOAX-II M10-102/20 BOAXII10060020 C1 10 102 20 57 12 60 10x75
BOAX-II M10-112/30 BOAXII10060030 C1 10 112 30 67 12 60 10x75
BOAX-II M10-132/50 BOAXII10060050 C1 10 132 50 87 12 60 10x75
BOAX-II M10-162/80 BOAXII10060080 C1 10 162 80 115 12 60 10x75
BOAX-II M12-103/5 BOAXII12070005 C1 12 103 5 53 14 70 12x90
BOAX-II M12-118/20 BOAXII12070020 C1 12 118 20 68 14 70 12x90
BOAX-II M12-128/30 BOAXII12070030 C1 12 128 30 78 14 70 12x90
BOAX-II M12-148/50 BOAXII12070050 C1 12 148 50 98 14 70 12x90
BOAX-II M12-163/65 BOAXII12070065 C1 12 163 65 113 14 70 12x90
BOAX-II M12-178/80 BOAXII12070080 C1 12 178 80 115 14 70 12x90
BOAX-II M16-138/20 BOAXII16085020 C1 16 138 20 80 18 85 16x110

* Références non-couvertes par ETA-08/0276
Catégorie sismique C1 pour pour la fixation d’éléments non structurels

Valeurs de calcul - Béton non fissuré

RéférencesValeurs de calcul - Béton non fissuré
Traction - NRd [kN] Cisaillement - VRd [kN] Moment de flexion - MRd [Nm]
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
BOAX-II M8-72/10 5 5.5 6 6.4 8 8 8 8 16.8
BOAX-II M8-92/30 5 5.5 6 6.4 8 8 8 8 16.8
BOAX-II M8-112/50 5 5.5 6 6.4 8 8 8 8 16.8
BOAX-II M10-92/10 8.9 9.8 10.7 11.4 14.4 14.4 14.4 14.4 38.4
BOAX-II M10-102/20 8.9 9.8 10.7 11.4 14.4 14.4 14.4 14.4 38.4
BOAX-II M10-112/30 8.9 9.8 10.7 11.4 14.4 14.4 14.4 14.4 38.4
BOAX-II M10-132/50 8.9 9.8 10.7 11.4 14.4 14.4 14.4 14.4 38.4
BOAX-II M10-162/80 8.9 9.8 10.7 11.4 14.4 14.4 14.4 14.4 38.4
BOAX-II M12-103/5 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M12-118/20 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M12-128/30 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M12-148/50 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M12-163/65 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M12-178/80 11.1 12.2 13.3 14.2 18.4 18.4 18.4 18.4 56.7
BOAX-II M16-138/20 23.3 25.7 28 29.9 35.2 35.2 35.2 35.2 148.8

1- Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2- Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Valeurs de calcul - Béton fissuré

RéférencesValeurs de calcul - Béton fissuré
Traction - NRd [kN] Cisaillement - VRd [kN]
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
BOAX-II M8-72/10 2.8 3.1 3.3 3.6 7.2 8 8 8
BOAX-II M8-92/30 2.8 3.1 3.3 3.6 7.2 8 8 8
BOAX-II M8-112/50 2.8 3.1 3.3 3.6 7.2 8 8 8
BOAX-II M10-92/10 5 5.5 6 6.4 14.4 14.4 14.4 14.4
BOAX-II M10-102/20 5 5.5 6 6.4 14.4 14.4 14.4 14.4
BOAX-II M10-112/30 5 5.5 6 6.4 14.4 14.4 14.4 14.4
BOAX-II M10-132/50 5 5.5 6 6.4 14.4 14.4 14.4 14.4
BOAX-II M10-162/80 5 5.5 6 6.4 14.4 14.4 14.4 14.4
BOAX-II M12-103/5 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M12-118/20 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M12-128/30 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M12-148/50 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M12-163/65 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M12-178/80 6.7 7.3 8 8.5 18.4 18.4 18.4 18.4
BOAX-II M16-138/20 13.3 14.7 16 17.1 35.2 35.2 35.2 35.2

1- Les charges publiées sont calculées à partir des coefficients partiels de sécurité issus des ETE. Ces charges sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de s ≥ 15 cm (tous diamètres) ou de s ≥ 10 cm, si leur diamètre est inférieur ou égal à 10 mm.
2- Les charges au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les ancrages proches des bords (c ≤ max [10 hef ; 60d]), la rupture en bord de dalle doit être vérifiée conformément à l’ETAG001, annexe C, méthode A.
3- Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σL + σR ≤ 0. En l’absence de vérification détaillée, on prendra σR = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

Données d’installation

RéférencesØ perçage [d0] [mm]Prof. perçage [h1] [mm]Ø perçage dans pce à fixer (au travers) [df] [mm]Ouverture de clé sur plat [SW]Couple de serrage [Tinst] [Nm]Prof. ancrage [hef] [mm]Dist. entraxes caract. (5) [scr,N] [mm]Dist. entraxes mini [smin] [mm]Dist. au bord caract [ccr,N] [mm]Dist. au bord mini [cmin] [mm]Ep. mini du support [hmin] [mm]
BOAX-II M8-72/10 8 60 9 13 20 45 135 50 68 50 100
BOAX-II M8-92/30 8 60 9 13 20 45 135 50 68 50 100
BOAX-II M8-112/50 8 60 9 13 20 45 135 50 68 50 100
BOAX-II M10-92/10 10 75 12 17 35 60 180 55 90 50 120
BOAX-II M10-102/20 10 75 12 17 35 60 180 55 90 50 120
BOAX-II M10-112/30 10 75 12 17 35 60 180 55 90 50 120
BOAX-II M10-132/50 10 75 12 17 35 60 180 55 90 50 120
BOAX-II M10-162/80 10 75 12 17 35 60 180 55 90 50 120
BOAX-II M12-103/5 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M12-118/20 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M12-128/30 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M12-148/50 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M12-163/65 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M12-178/80 12 90 14 19 50 70 210 60 105 55 140
BOAX-II M16-138/20 16 110 18 24 120 85 255 70 128 85 170

* Références non-couvertes par ETA-08/0276

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
