Sabots à ailes extérieures, gamme SBE ECONOMIQUE (épaisseur 1,5mm, profondeur 55mm) - Réf. SBE76/122

EN STOCK

Expédition immédiate disponible pour 46 unité(s).

2€⁵⁰

HT / sabot

(3.00 € TTC)

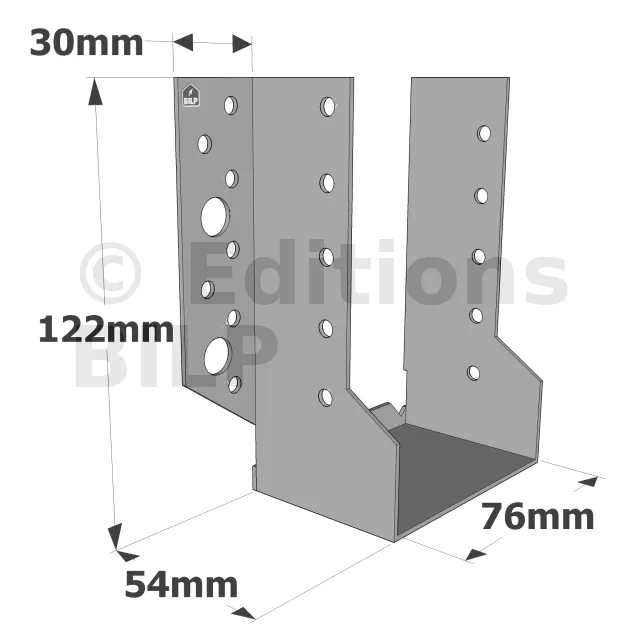

Hauteur (B) :
- 122mm
Largeur (A) :
- 76mm
Conditionnement :
- 1 pièce
Autres choix

Référence

SBE76/122
Fabrication

française
Matériau

Acier galvanisé S250GD + Z275 suivant NF EN 10346
Hauteur maximale du bois porté

183mm
Hauteur minimale du bois porté

134,5mm
Marque

SIMPSON Strong-Tie
Profondeur (C)

54mm
Profondeur (F)

55mm

Sabots à ailes extérieures, gamme SBE ECONOMIQUE

Le Sabots à ailes extérieures (SBE) est un sabot permettant une reprise de charge semblable au modèle en

2 mm d‘épaisseur. C‘est le premier sabot issu d‘une étude menée suivant les spécifications de l‘Eurocode 5.

Caractéristiques :

Agréments techniques : ETA-06/0270

Déclarations de performance : FR-DoP-e06/0270

Matière :

Acier galvanisé S250GD + Z275 suivant NF EN10346,
Epaisseur : 1,5 mm.

Avantages :

Sabot optimisé pour une installation plus rapide : 20% de clouage en moins par rapport au SAE,
Speed-Prong pour une installation plus aisée sur support bois,
Épaisseur plus faible sans perte de résistance,

Applications :

Support

Porteur : bois massif, bois composite, lamellé collé, béton, acier.
Porté : bois massif, bois composite, lamellé collé.

Domaines d’utilisation

Solives, pannes,
Poutres lisses et montants de bardage, -
Butées de chevrons,
Renforcement d‘assemblages existants...

Mise en oeuvre selon le support

Sur porté :

Pointes annelées CNA 4.0 x 50 mm.
Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Vis CSA 5.0 x 40 mm.
Vis CSA 5.0 x 35 mm pour les épaisseur inférieures à 60 mm.

Sur porteur :
Support bois :

Pointes annelées CNA Ø4.0 x 50 mm.
Pointes annelées CNA Ø4.0 x 35 mm pour les épaisseurs inférieures à 64 mm.
Vis CSA 5.0 x 40 mm.
Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 60 mm.

Support acier :

Boulons Ø10 mm : Le diamètre du boulon ne peut être inférieur de plus de 2 mm à celui du perçage.

Support béton :

Cheville mécanique Ø 10 : goujon WA M10-78/5.
Ancrage chimique Ø 10 : résine AT-HP + tige filetée LMAS M10-120/25.

Support maçonnerie creuse : (reprise de charges des ancrages à vérifier)

Ancrage chimique Ø 10 : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130.

Mise en oeuvre : Installation

Sur bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.

Exemple d’évacuation des eaux pluviales pour une toiture terrasse avec une structure en bois

Couche de roulement en dalle sur plots

Exemple de réalisation de l’étanchéité

Ce sabot a été optimisé pour une installation rapide sur chantier. Il bénéficie de renforts pour plus de rigidité et dispose du marquage CE.
