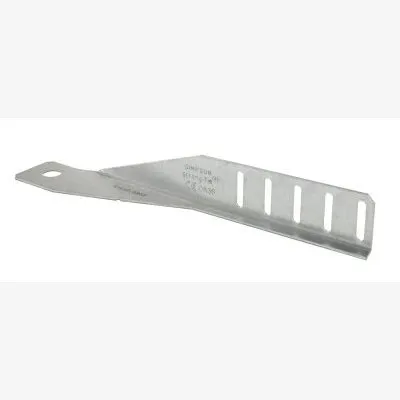

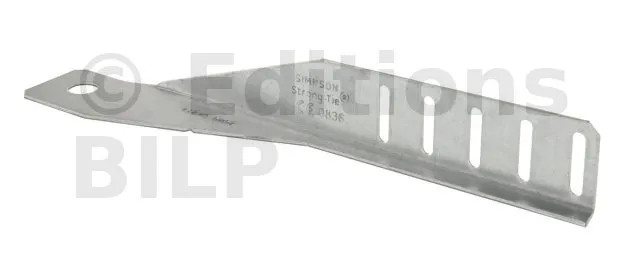

Patte pour murs rideaux DROITE - Réf. CCWR260/2_50
-
RéférenceCCWR260/2_50
-
Epaisseur2.5mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile C1 - Ø14 [mm]
-
Perçages Aile B5 - Ø5x25 [mm]
-
Hauteur35.5mm
-
Longueur260mm
-
Profondeur40mm
-
Conditionnement50 pièces
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346,
- Epaisseur : 2,5 mm.
Avantages
- Facile à installer,
- Connecteur discret,
- Permet un déplacement vertical libre du montant,
- Permet de laisser un écart de 50 mm max. entre le montant et le béton,
- Présente des marquages pour indiquer la distance au bord limite.
Applications
Eléments bois
- Montants bois.
Support
- Béton classe minimum : C20/25.
Domaines d’utilisation

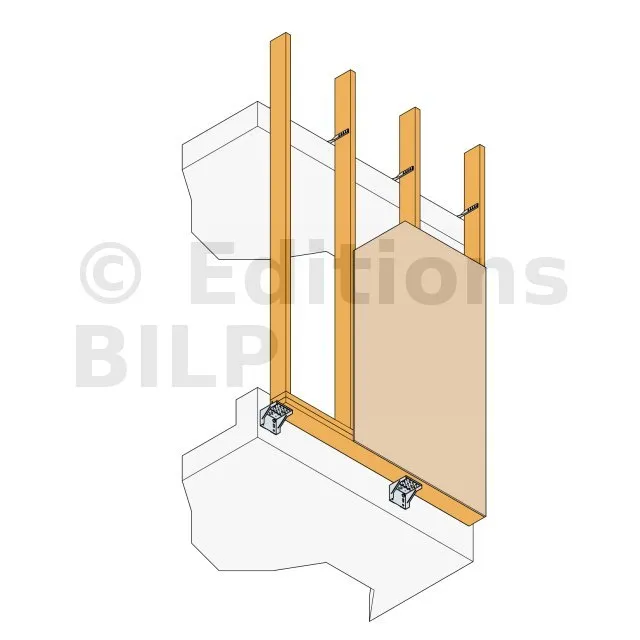

- Connexion de murs rideaux en bois continus à une structure en béton.
Données techniques

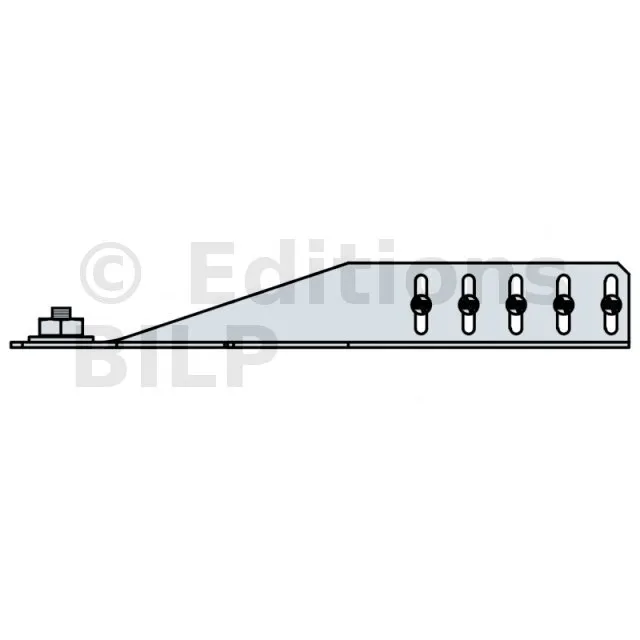

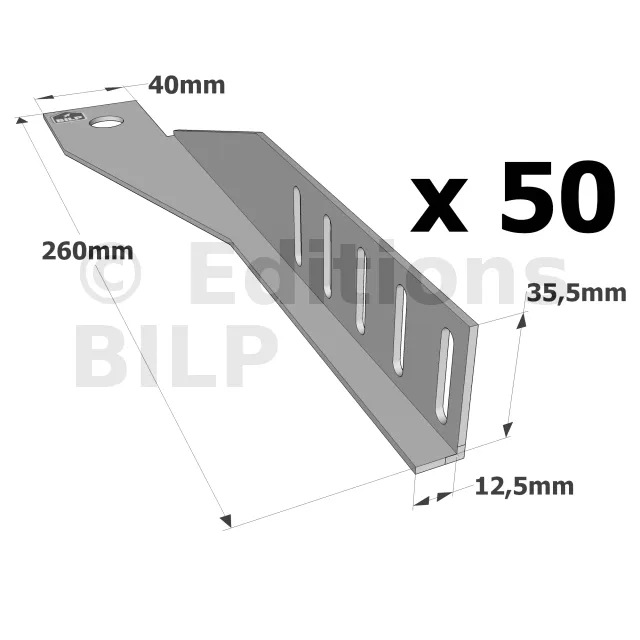

Dimensions
| Références | Dimensions [mm] | Perçages Aile C | Perçages Aile B | ||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø14 [mm] | Ø5x25 [mm] | |
| CCWR260/2 | 260 | 35.5 | 40 | 12.5 | 2 | 1 | 5 |

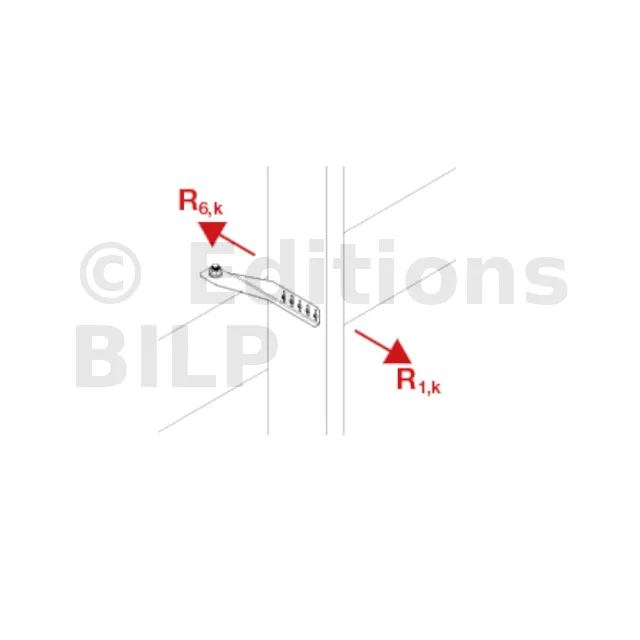

Valeurs caractéristiques
| Références | Valeurs Caractéristiques - Bois sur béton ou acier | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||
| Aile C | Aile B | R1.k | R6.k | |||||
| Qté | Type | Qté | Type | 5x CNA4.0x35 | 3x CSA5.0x40 | 5x CNA4.0x35 | 3x CSA5.0x40 | |
| CCWR260/2 | 1 | Ø12* | ** | ** | 6.8 | 6.4 | 9.1 | 6.6 |
La capacité du montant bois à supporter la traction perpendiculaire aux fibres doit être vérifiée par l’utilisateur.
* Un ancrage approprié doit être utilisé et doit respecter les distances minimales indiquées dans l’ETE correspondant. La capacité de l’ancrage doit être vérifiée séparément par l’utilisateur.
* Reportez-vous au tableau Valeurs Caractéristiques pour identifier les fixations pouvant être utilisées sur un montant. Les capacités varient en fonction du type de fixation utilisé.
