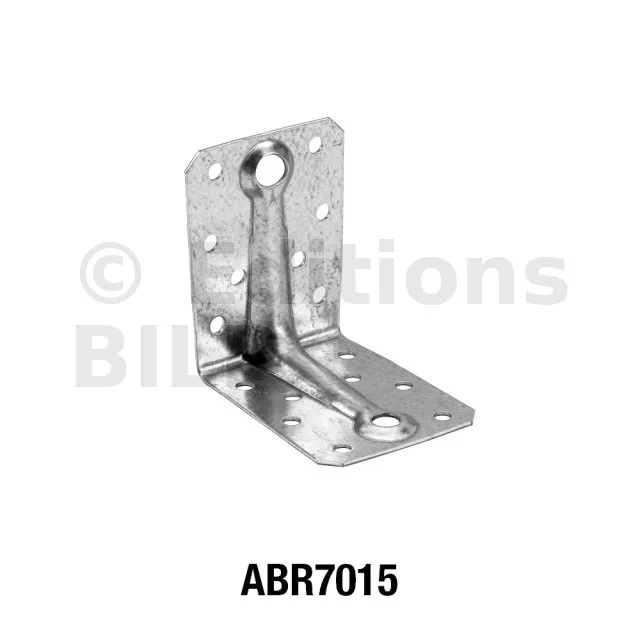

Equerre renforcée - Réf. ABR7015
-
RéférenceABR7015
-
Epaisseur1,5 mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S350GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile A8Ø5 - 1Ø7
-
Perçages Aile B8Ø5- 1Ø9
-
Fixation BOIS/BOIS - clouage totalAile A : 6 ; Aile B : 8 ; type : Pointes annelées CNA Ø4.0
-
Fixation BOIS/BOIS - clouage partielAile A : 4 ; Aile B : 6 ; type : Pointes annelées CNA Ø4.0
-
Profondeur70mm
Équerres renforcées (9020 7015)

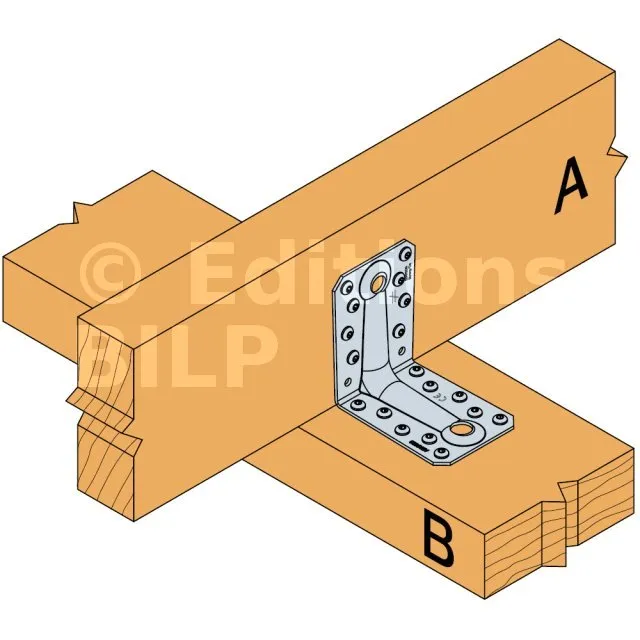

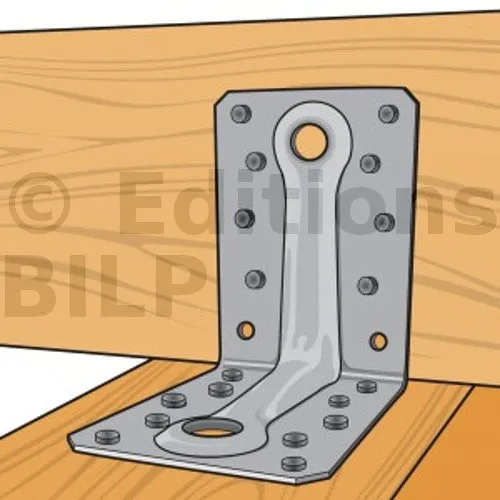

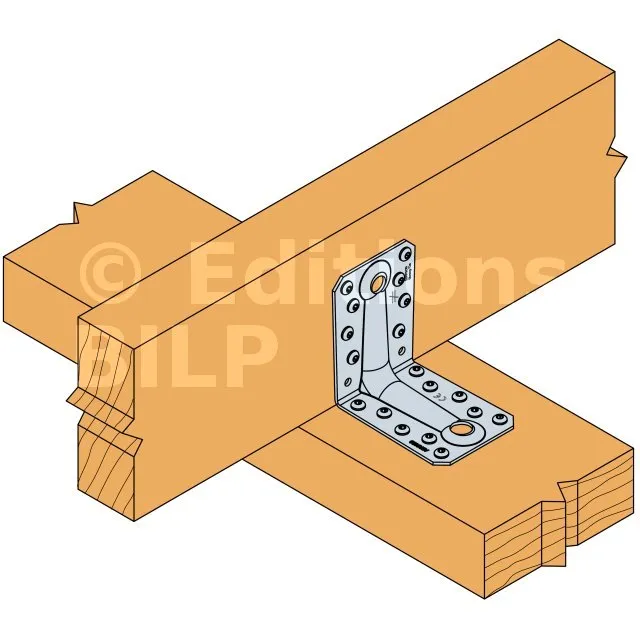

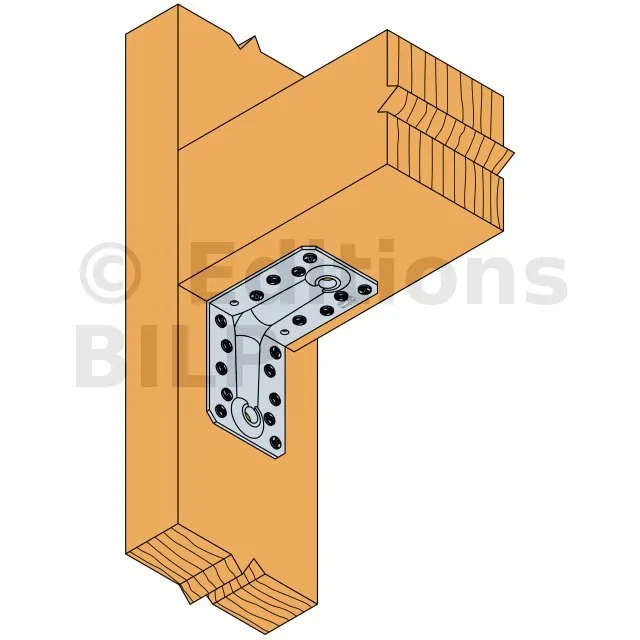

Les équerres renforcées ABR9020 et ABR7015 sont utilisées dans de multiples applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Matière
- ABR9020 : Acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur 2 mm),
- ABR7015 : Acier galvanisé S350GD + Z275 suivant NF EN 10346 (épaisseur 1,5 mm).
Avantages
- Grande résistance aux efforts de traction et de cisaillement,
- Grande polyvalence d’utilisation...
Application
Support
- Porteur : bois massif, bois lamellé-collé, béton, acier, ...
- Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...
Domaines d’utilisation
- Fixation de fermettes, lisses et montants de bardage,
- Fixation de préau, carport ouvert,
- Ancrages de chevrons, consoles, chevêtres, ...

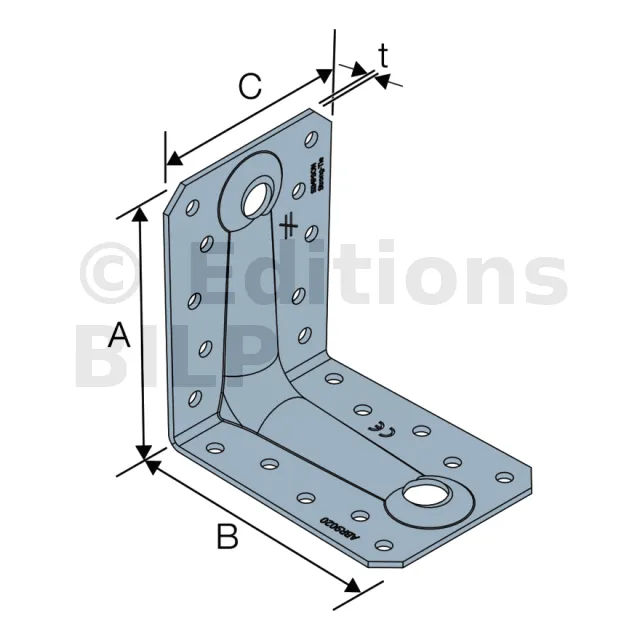

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø7 | Ø11 | Ø14 | Ø5 | Ø9 | Ø13 | Ø14 | |
ABR7015 | 70 | 70 | 55 | 1.5 | 8 | 1 | - | - | 8 | 1 | - | - |
ABR9020 | 88 | 88 | 65 | 2 | 10 | - | 1 | - | 10 | - | 1 | - |
Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||||
Quantité | Quantité | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CNA4.0x35 | CNA4.0x40 | |
ABR7015 | 6 | 8 | 5.2 | 6.1 | - | - | - | 6.6 | 7.3 | - | - | - | 4,2 / kmod^0,3 | 4,8 / kmod^0,3 |
ABR9020 | 8 | 10 | 9.7 | 10.8 | 11.9 | 14.9 | 14.6 | 9.4 | 10.3 | 12.2 | 13 | 12.3 | 4,6 / kmod^0,7 | 4,9 / kmod^0,7 |
* b = 75 mm et e = 130 mm
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerres
Références | Valeurs caractéristiques - Connexion bois sur bois - 2 équerres - Clouage partiel | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
Quantité | Quantité | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
ABR9020 | 4 | 6 | 4.9 | 5.9 | 7.8 | 9.8 | 5.9 | 6.5 | 7.6 | 8.1 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

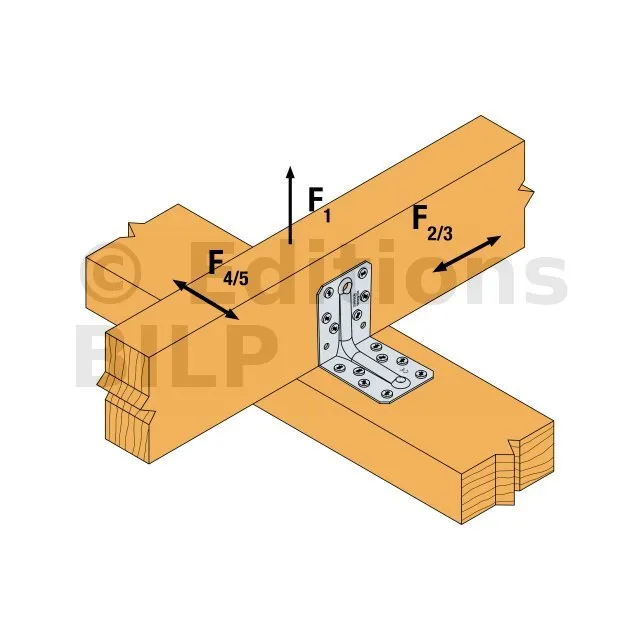

Informations techniques
F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres.
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm,
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
- Boulons,
- Tirefonds.
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5,
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12.
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130.

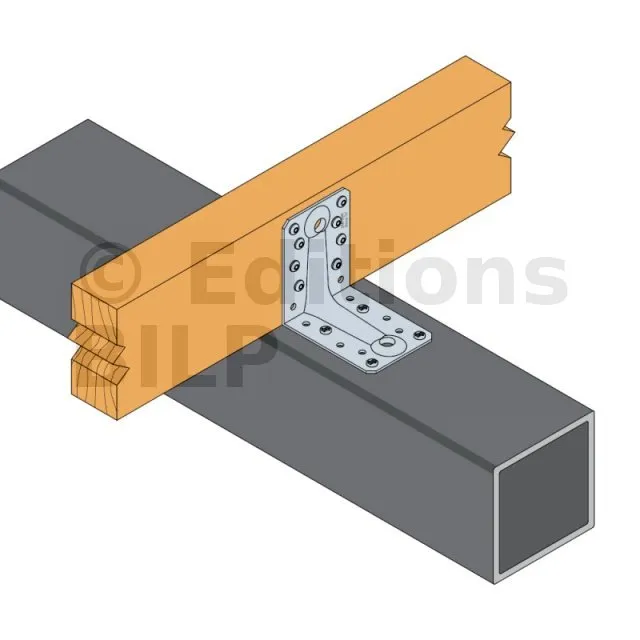

Sur acier :
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
