Guide d’installation pour vis inclinées (Pour GAUCHER : visseuse main gauche et gabarit main droite) - Réf. GSCREW4560-L

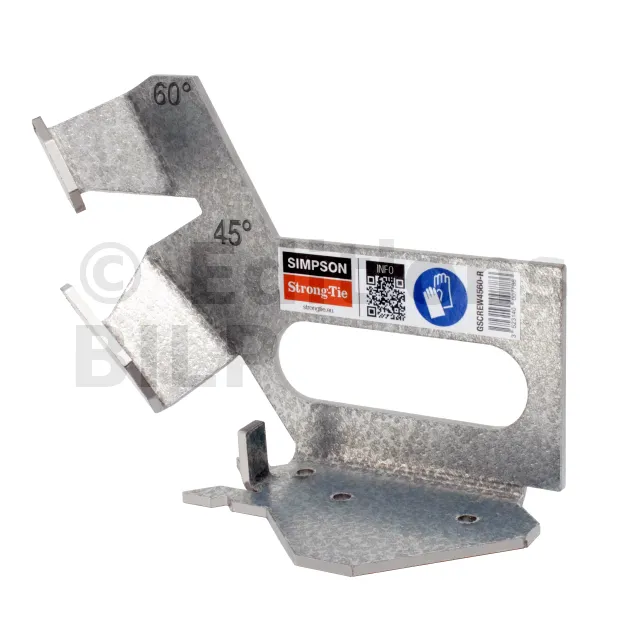

Le gabarit GSCREW4560 permet d’installer tout type de vis d’un diamètre compris entre Ø8 et Ø12 mm avec un angle de 45° ou 60°.
Matière
Avantages
| Angle alpha | (Ø8 Ø10 et Ø12) | Gamme SSH Ø12 « anneau de levage » |
|---|---|---|
| 45° | 100mm | 120mm |
| 60° | 140mm | 160mm |
Domaines d’utilisation
Support

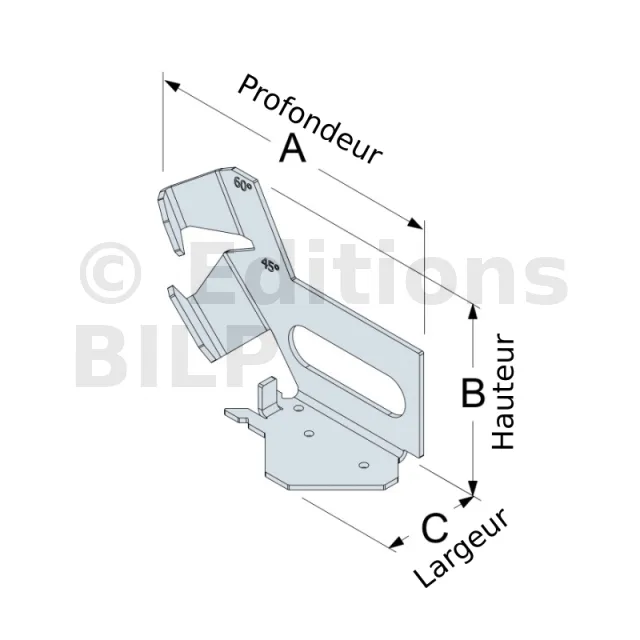

| Références | Dimensions [mm] | |||
|---|---|---|---|---|
| A | B | C | Ep. | |
| GSCREW4560-R | 170 | 120 | 65 | 3 |
| GSCREW4560-L | 170 | 120 | 65 | 3 |
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Montage
Utilisation

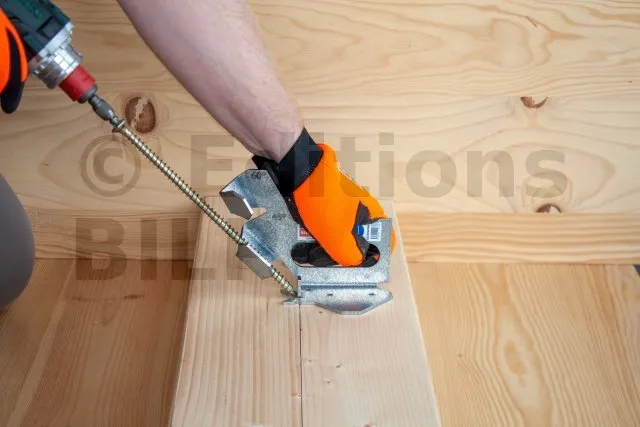

1. Piquer la vis à l’emplacement souhaité dans le support à la main pour limiter le glissement au vissage,
2. Positionner le gabarit sur l’élément à fixer. Le gabarit est doté de plusieurs repères géométriques qui permettent de le positionner correctement par rapport au support.(vis 45° gauche, vis 45° droite, vis à 90°),
3. Optionnel : Le gabarit peut être fixé sur le support à l’aide de vis Ø5 mm afin de le stabiliser avant l’insertion de vis Ø8 à Ø12 mm,
4. Placer la vis dans le gabarit suivant l’angle souhaité 45° ou 60°,
5. Insérer la vis à l’aide d’une visseuse en la plaquant contre la butée au niveau de la pointe de vis et plaquer le corps contre la goulotte afin d’avoir l’angle le plus précis possible.
