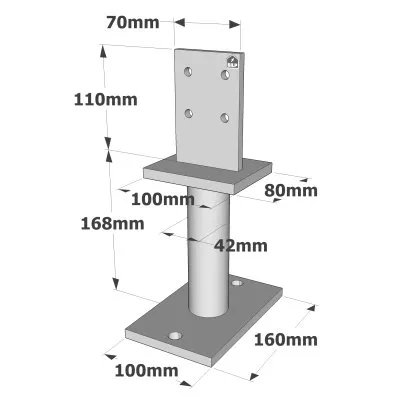

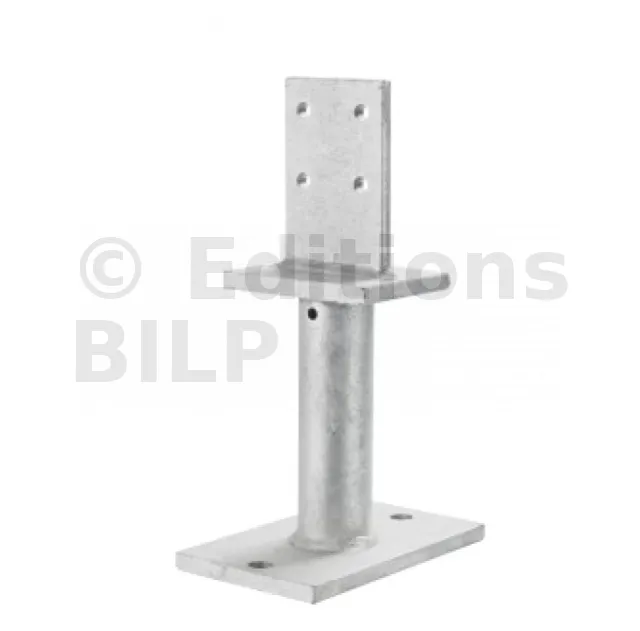

KIT PISB160G-B + deux goujons WA M12-109/10 - Réf. PISB160G-K

Caractéristiques :

Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285

Matière :

• S235JR suivant NF en 10025-2,
• Finition galvanisée à chaud suivant NF EN ISO 1461.

Avantages :

• Reprise de charge importante en compression,
• Modèle proposé en kit avec deux goujons WA M12-109/10.

Applications

Support :

• Porteur : béton
• Porté : bois massif, bois lamellé-collé, bois composite

Domaines d’utilisation :

• Poteau de soutien lamellé-collé,
• Plancher,
• Auvent,
• Veranda.

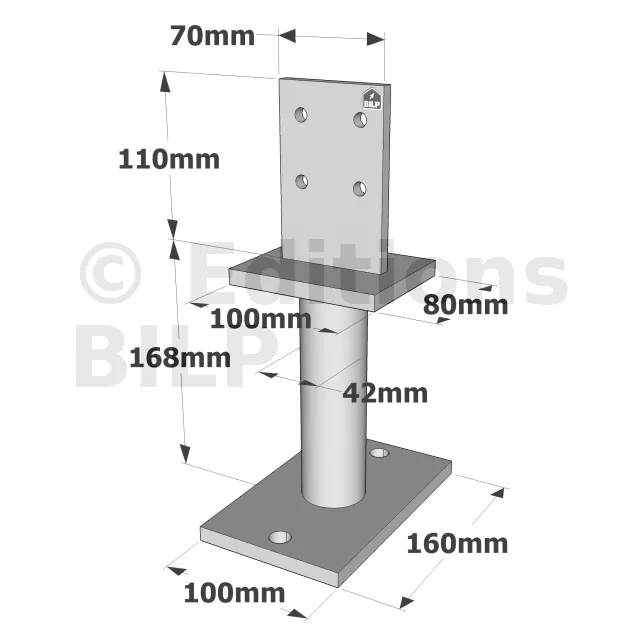

Dimensions

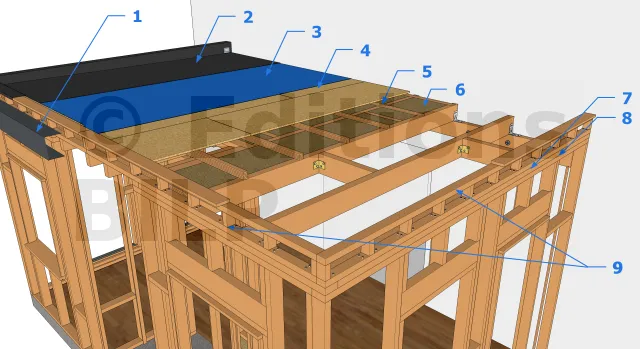

Acrotère en bois en prolongement d’une façade

• 1 : Bande de rive métallique
• 2 : Membrane d’étanchéité en EPDM
• 3 : Pare-pluie
• 4 : Plancher de toiture en OSB
• 5 : Tasseau
• 6 : Isolant
• 7 : Lisse de chaînage
• 8 : Lisse haute
• 9 : Structure de l’acrotère

Valeurs Caractéristiques - Bois sur béton

Acrotère en bois en prolongement d’une façade

• 1 : Bande de rive métallique
• 2 : Membrane d’étanchéité en EPDM
• 3 : Pare-pluie
• 4 : Plancher de toiture en OSB
• 5 : Tasseau
• 6 : Isolant
• 7 : Lisse de chaînage
• 8 : Lisse haute
• 9 : Structure de l’acrotère

Les ancrages au sol et leur capacité doivent toujours être vérifiés.

Valeurs caractéristiques simplifiées - Bois sur béton

Acrotère en bois en prolongement d’une façade

• 1 : Bande de rive métallique
• 2 : Membrane d’étanchéité en EPDM
• 3 : Pare-pluie
• 4 : Plancher de toiture en OSB
• 5 : Tasseau
• 6 : Isolant
• 7 : Lisse de chaînage
• 8 : Lisse haute
• 9 : Structure de l’acrotère

* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.

Mise en œuvre

Fixations

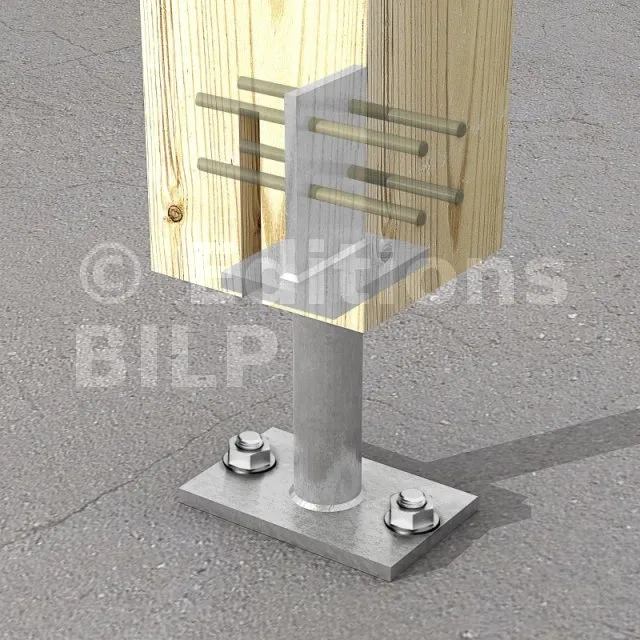

Poteau bois :

• 2 broches STD Ø12,
• ​La longueur des broches correspond à la section du poteau.

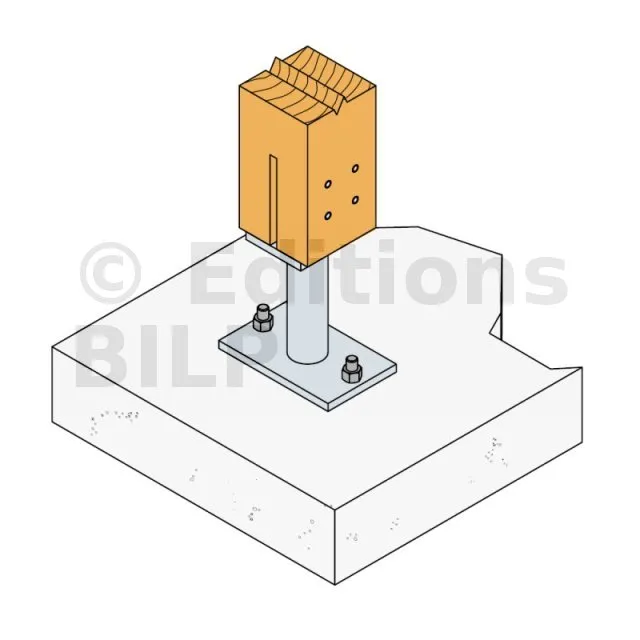

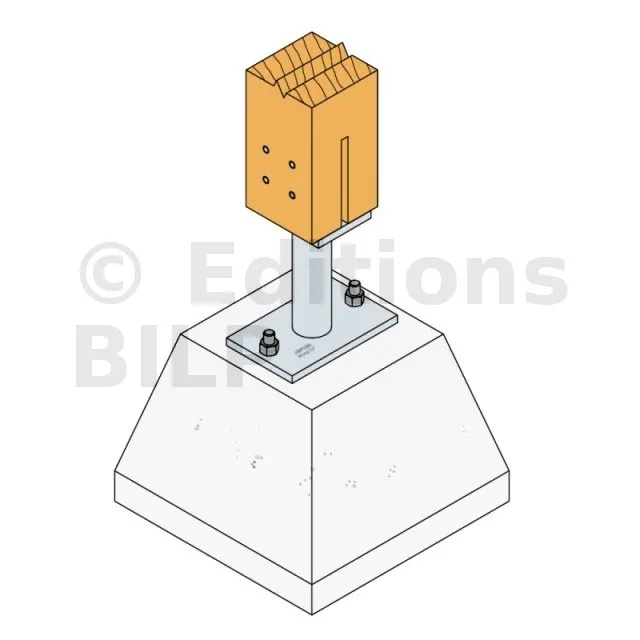

Sur béton :

• Cheville mécanique : goujons WA M16-110/5 (fournis)
• Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20

Installation

Partie haute :
1. Réaliser une entaille verticale en âme du poteau, d’une épaisseur de 9 ou 10 mm sur une hauteur de 120 mm environ,
2. Identifier la position des broches (ou boulons) sur les flancs du poteau,
3. Percer transversalement le poteau en Ø12 mm pour y insérer les deux broches,
4. Positionner le poteau sur le pied de poteau et insérer les deux broches.

Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.

La végétalisation

La faible pente de la toiture-terrasse permet d’y mettre en place une couche de terre végétalisée afin de protéger durablement l’étanchéité. De plus, il augmente la résistance thermique et acoustique, retient temporairement l’eau pluviale et réduit le volume d’eau rejeté. En fonction de l’esthétisme et des propriétés de la toiture, trois types de végétalisations peuvent être utilisés :

• Semis de plantes et de semences
• Plantations de succulentes et de vivaces
• Rouleaux et bacs pré-cultivés

Pour plus de détails, vous pouvez consulter l’article sur la toiture-terrasse végétalisée.

Les paillettes d’ardoises

Leur utilisation est réservée pour les toitures-terrasses non accessibles ou techniques. C’est une solution économique et esthétique afin de protéger l’étanchéité.

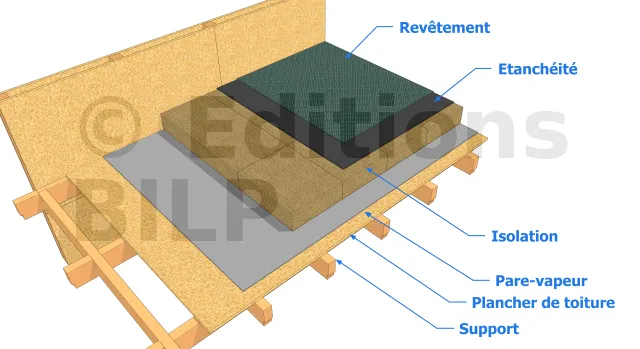

Toiture chaude
