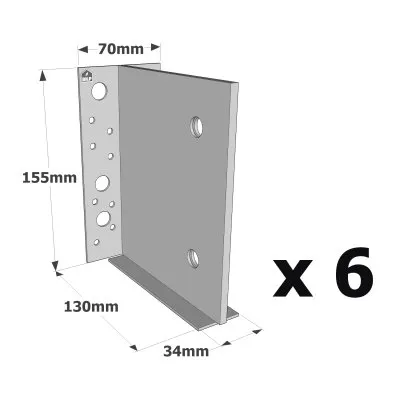

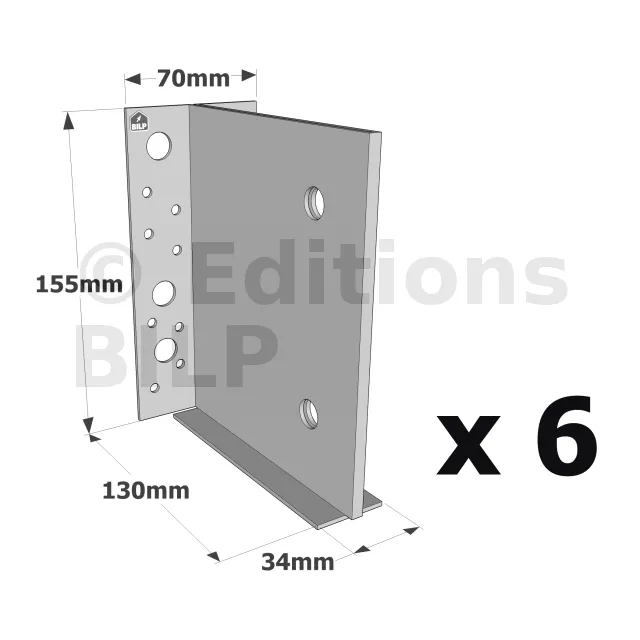

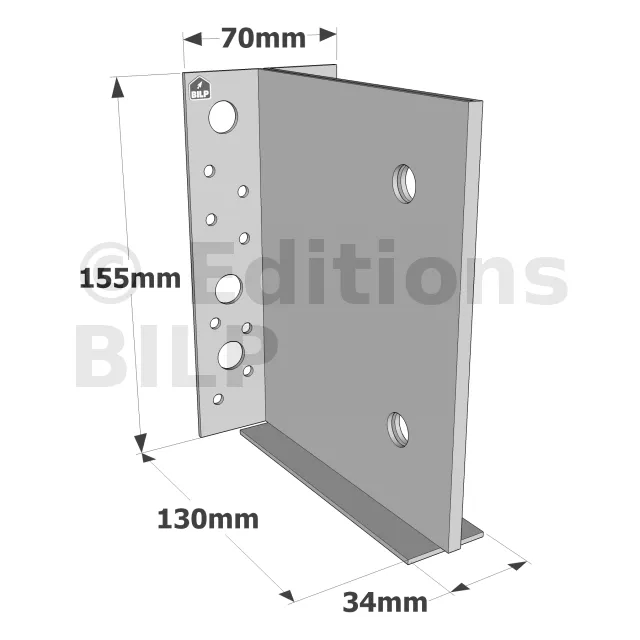

Etrier à âme intérieure pour le BOIS - Réf. ETNM155/130/2_6
-
RéférenceETNM155/130/2_6
-
Epaisseur2mm
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346. Epaisseur 2 mm
-
MarqueSIMPSON Strong-Tie
-
Hauteur minimale du bois porté155mm
-
Hauteur maximale du bois porté230mm
-
Code EAN3523140202242
-
Largeur70mm
-
Profondeur130mm
Fixations
Installation
Fixation de la partie femelle de l’ETS :
1. Réaliser une entaille verticale dans la poutre portée (largeur 6 mm).
2. Identifier la position des broches sur la poutre portée.
3. Percer transversalement la poutre portée pour y insérer les broches (Ø12 mm).
4. Réaliser un lamage d’une profondeur de 4 mm dans le support. Ce lamage n’est pas obligatoire, il permet d’améliorer l’esthétique de l’assemblage.
5. Fixer l’étrier sur le support à l’aide de pointes ou de vis.
6. Présenter la poutre portée de manière à aligner les perçages de la poutre portée et ceux de l’étrier.
7. Mettre en place les broches.
Fixations
Sur porteur bois :
- Pointes annelées CNA Ø4,0x50 mm ou vis CSA Ø5,0x40 mm
- Tirefonds ou boulons Ø10 mm
Sur porté :
- Broches en acier S235JR type STD12
- La longueur des broches doit être inférieure ou égale à la largeur de la solive portée
