Pied de poteau réglable en largeur - à SCELLER - Réf. CMR

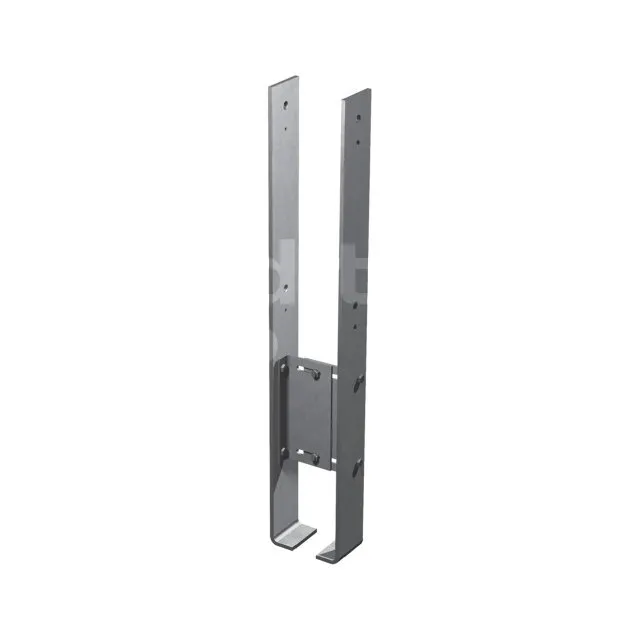

Les pieds de poteaux CMR sont constitués de deux pièces en acier galvanisé pour une utilisation en extérieure. Il s’agit d’un pied de poteau réglable en largeur pour des poteaux allant de 120 à 160 mm.

bientôt DISPO
Expédition estimée dans 10 jours.
221€93
  HT  / Pied de poteau
(266.31 € TTC)

  • Référence
    CMR
  • Fabrication
    Française
  • Matériau
    Acier S235JR suivant NF EN 10025 ; Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Marque
    SIMPSON Strong-Tie
  • Hauteur (C)
    600mm
  • Hauteur (D)
    250mm
  • Hauteur (E)
    300mm
  • Largeur (F)
    60mm
  • Code EAN
    5701953902506
  • Perçages flancs
    4Ø6,5 - 4Ø17
  • Epaisseur
    10mm
  • Charge maximale admissible en compression
    5.52 tonnes

Caractéristiques

Déclarations de performance : FR-DoP-e07/0285

Agréments techniques : ETA-07/0285

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition galvanisation à chaud suivant NF EN ISO 1461,
  • Épaisseur : 10 mm.

Avantages

  • Reprise des moments,
  • Pour une structure sans contreventements volontaires,
  • Ajustable pour des bois de largeur de 115 à 165 mm,
  • Le poteau bois peut être surélève du béton jusqu’à
    250 mm.

Applications

Support

  • Porteur : béton,
  • Porté : bois massif, bois composite, lamellé-collé.

Domaines d’utilisation

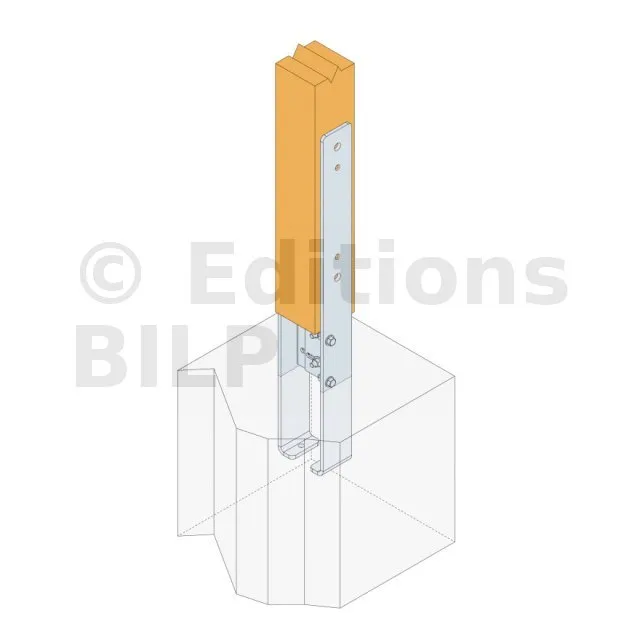

  • Le CMR est utilisé pour des structures encastrées (ex : carports ou similaire). Dans tous les cas, il s’agit de
    structures sans contreventements.

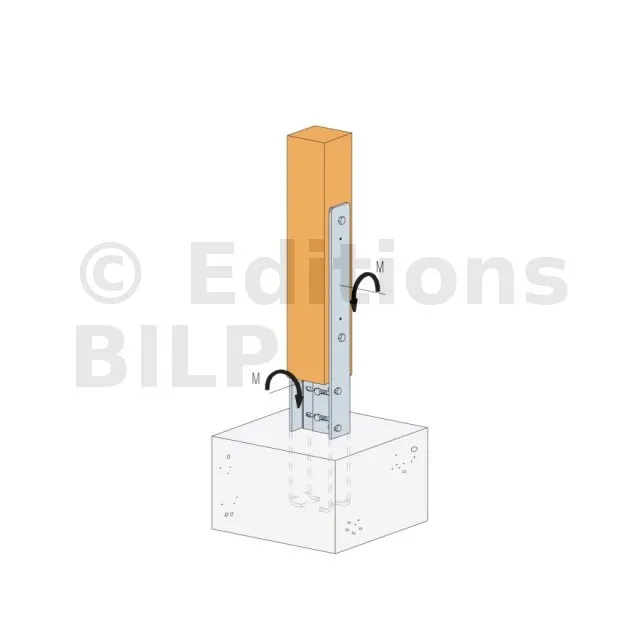

  • Le pied de poteau peut reprendre des moments dans les deux directions.

Données techniques

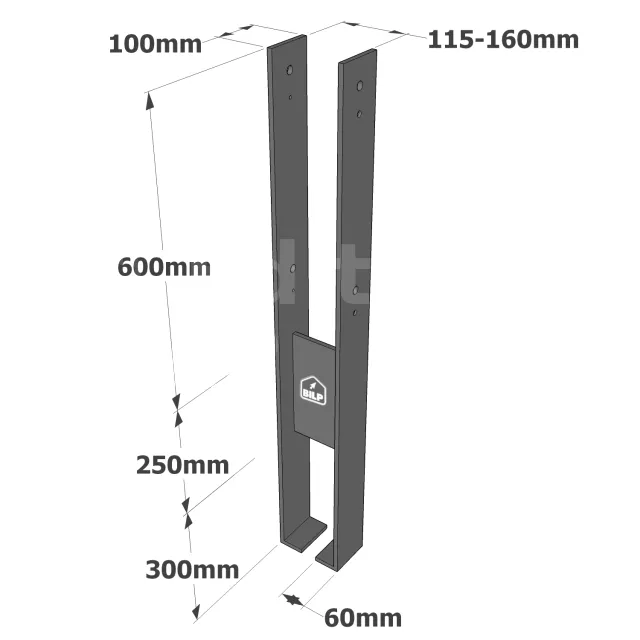

Dimensions


RéférencesDimensions du poteau [mm]Dimensions [mm]Perçages flancs
Largeur A B C D E F t Ø6,5 Ø17
Min Max
CMR 115 160 115-160 100 600 250 300 60 10 4 4

Performances du produit


RéférencesFixationsValeurs Caractéristiques - Bois C24
Sur poteau R1,k = R2,k [kN] R3,k [kN] R4,k [kN] RM1,k [kNm] RM2,k [kNm]
Quantité Type Largeur poteau Largeur poteau Largeur poteau Largeur poteau Largeur poteau
≥115 ≥115 ≥115 ≥115 115 120 140 160
CMR 2 M16* 117.2 min(99 ; 21.3/kmod) min(33 ; 90.9/kmod) min(19.8 ; 13.9/kmod) 6.7 7 8.2 9.4

b =largeur du bois [mm]
avec bulldog type C2 Ø75

Valeurs Caractéristiques simplifiées

RéférencesFixationsValeurs Caractéristiques - Bois C24
Sur poteau R1,k = R2,k [kN] R3,k [kN] R4,k [kN] RM1,k [kNm] RM2,k [kNm]
Quantité Type Largeur poteau Largeur poteau Largeur poteau Largeur poteau Largeur poteau
≥115 ≥115 ≥115 ≥115 115 120 140 160
CMR 2 M16* 117.2 30.4 33 19.8 6.7 7 8.2 9.4
  • Pour le calcul des valeurs caractéristiques simplifiées, kmod a été choisi égal à 0,7
