Vis béton à tête LARGE pour fixation de structure (…)

Survolez les cases du tableau avec le curseur, pour obtenir plus d'informations sur les produits disponibles. Puis cliquez sur la case désirée pour ajouter un produit au panier.

Légendes :
	Produit non disponible
	Bientôt disponible !
	Profitez-en !
	Produit disponible en expédition immédiate

			Diamètre

	Longueur

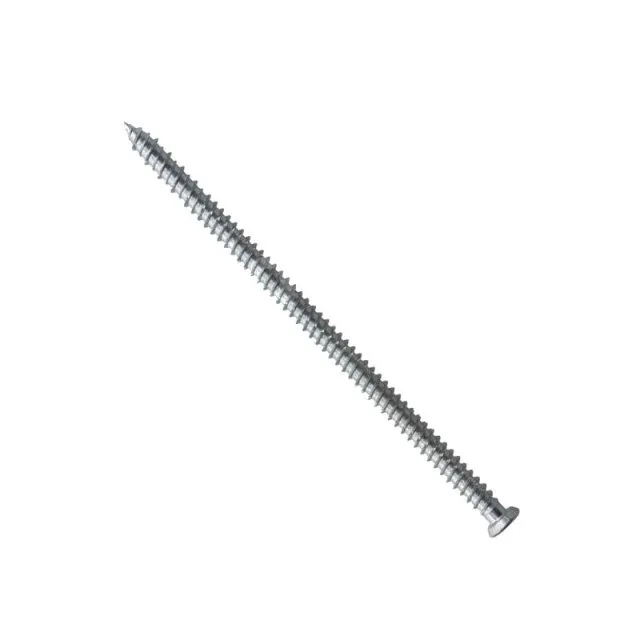

Vis à tête fraisée SAC

La vis béton SAC est un système de fixation directe par vissage pour charges légères.

Caractéristiques

Matière

Acier électrozingué blanc 5 microns.

Avantages

Pose simple et rapide : percer et visser.
Distance au bord et entraxes faibles.
Entièrement et facilement démontable.

Applications

Support

Béton non fissuré.
Béton cellulaire.
Maçonnerie creuse et pleine.

Domaines d’utilisation

Fixation temporaires.
Fixation de lisses basses.
Fixation de chemins de câbles, de ventilation et colliers.

Données techniques

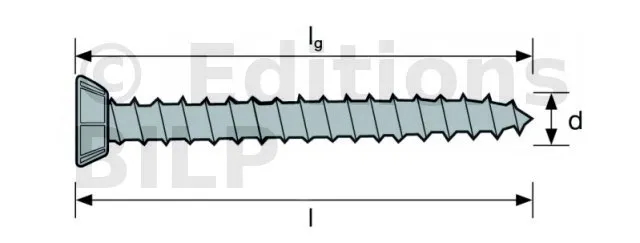

Dimensions

				Ep. max pce à fixer selon support [tfix] [mm]
Références	Code article	Diamètre du filetage [mm]	Longueur [L] [mm]	Béton	Brique pleine	Béton cellulaire	Brique creuse	Ø max. pce à fixer [df] [mm]
SAC06X62	SAC06X62	7.5	62	42	22	12	2	8
SAC06X82	SAC06X82	7.5	82	62	42	32	22	8
SAC06X92	SAC06X92	7.5	92	72	52	42	32	8
SAC06X102	SAC06X102	7.5	102	82	62	52	42	8
SAC06X112	SAC06X112	7.5	112	92	62	52	52	8
SAC06X122	SAC06X122	7.5	122	105	82	72	62	8
SAC06X132	SAC06X132	7.5	132	112	92	82	72	8
SAC06X152	SAC06X152	7.5	152	122	112	102	92	8
SAC06X182	SAC06X182	7.5	182	162	142	132	122	8

Charges de service

	Traction [Rds,N] [kN]				Cisaillement [Rds,V] [kN]
Références	Béton non fissuré C20/25 à C50/60	Brique pleine	Béton cellulaire	Brique creuse	Béton non fissuré C20/25 à C50/60	Brique pleine	Béton cellulaire	Brique creuse
SAC06X62	1	1	0.2	0.1	1.6	1.1	0.3	0.4
SAC06X82	1	1	0.2	0.1	1.6	1.1	0.3	0.4
SAC06X92	1	1	0.2	0.1	1.6	1.1	0.3	0.4
SAC06X102	1	1	0.2	0.1	1.6	1.1	0.3	0.4
SAC06X112	1	1	0.2	0.1	1.6	1.1	0.3	0.4
SAC06X122	1	1	0.2	0.1	1.6	1.1	0.3	0.4
SAC06X132	1	1	0.2	0.1	1.6	1.1	0.3	0.4
SAC06X152	1	1	0.2	0.1	1.6	1.1	0.3	0.4
SAC06X182	1	1	0.2	0.1	1.6	1.1	0.3	0.4

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Installation

Fixation directe au travers de la pièce à fixer par vissage.
Son filetage garantit un excellent taraudage et une rapidité de pénétration du matériau support.

Mise en œuvre des acrotères bas
texte=Béton de remplissage|points=772,104,836,104,926,408
texte=Armature verticale|points=600,626,686,626,1094,412
texte=Bloc à bancher
en terre cuite|points=666,774,768,774,978,688
texte=Armature de chaînage
et du béton de la toiture|points=726,1078,860,1078,1158,892
texte=Dalle de la toiture terrasse|points=1638,108,1550,108,1404,326
texte=Armature verticale
de rive|points=1750,752,1296,694
texte=Equerre de jonction|points=1662,1058,1562,1058,1356,870
texte=25 cm|points=1664,478,1850,410|couleur=#ffffff|couleur_fleche=#ffffff|type_legende=double_fleche_texte_coupe
texte=
|points=1866,410,1752,384|type_legende=trait|couleur_fleche=#ffffff
texte=
|points=1676,486,1556,454|type_legende=trait|couleur_fleche=#ffffff
texte=30 cm|points=2156,582,2164,364|couleur=#ffffff|couleur_fleche=#ffffff|type_legende=double_fleche_texte_coupe|orientation_texte=perpendiculaire
texte=
|points=2174,360,1998,346|type_legende=trait|couleur=#ffffff|couleur_fleche=#ffffff
texte=
|points=2166,584,1976,564|type_legende=trait|couleur=#ffffff|couleur_fleche=#ffffff
Mise en œuvre des acrotères hauts
texte=Coffrage en bois|points=718,998,804,998,1078,706
texte=Bloc à bancher en terre cuite|points=1080,1206,1166,1206,1404,952
texte=Armature
de
montage|points=2158,592,2056,592,1792,700
texte=Béton
coulé|points=2182,398,2134,398,1902,478
texte=30 cm|points=1962,1108,1986,956|orientation_texte=perpendiculaire|type_legende=double_fleche_texte_coupe
texte=
|points=2002,954,1794,912|type_legende=trait
texte=60 cm|points=2142,1148,2188,868|orientation_texte=perpendiculaire|type_legende=double_fleche_texte_coupe
texte=
|points=2194,862,1802,792|type_legende=trait
texte=
|points=2146,1152,1758,1072|type_legende=trait

Relief en maçonnerie 1

texte=Relief en maçonnerie|points=1606,378,1190,378
texte=Revêtement
d’étanchéité|points=1614,708,1184,708
texte=Acrotère|points=442,568,624,568

Données d’installation

		Profondeur du perçage [h1] [mm]
Références	Diamètre du perçage [d0] [mm]	Béton	Brique pleine	Béton cellulaire	Brique creuse	Distance au bord mini [Cmin] [mm]
SAC06X62	6	20	40	60	50	30
SAC06X82	6	20	40	60	50	30
SAC06X92	6	20	40	60	50	30
SAC06X102	6	20	40	60	50	30
SAC06X112	6	20	40	60	50	30
SAC06X122	6	20	40	60	50	30
SAC06X132	6	20	40	60	50	30
SAC06X152	6	20	40	60	50	30
SAC06X182	6	20	40	60	50	30
