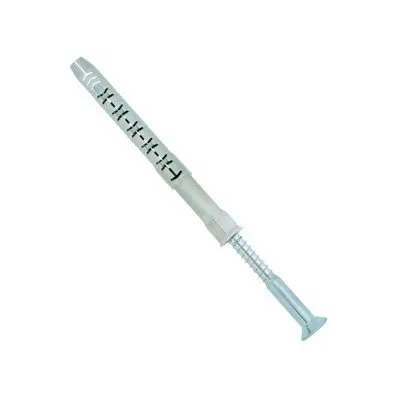

Cheville nylon longue tête torx - Réf. FPN08150_50

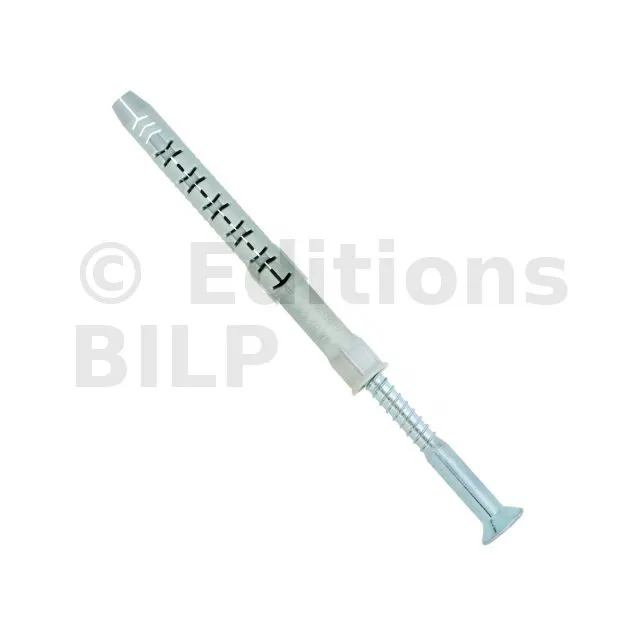

Cheville nylon longue

Caractéristiques

Agréments techniques :ETA-12/0358 ;
Déclarations de performance :FR-DoP-e12/0358

Avantages :

• Pose au travers : bois et chevilles prémontées.
• 8 ailettes qui empêchent toute rotation dans le trou de perçage.
• Cheville en polyamide PA6 qui garantit une très bonne résistance au temps.

Applications

Support
Béton, béton cellulaire, pierre naturelle, maçonneries pleines et creuses.

Mettre le nettoyant et le primaire sur le support

texte=Primaire et
nettoyant|points=904,170,824,170,724,546

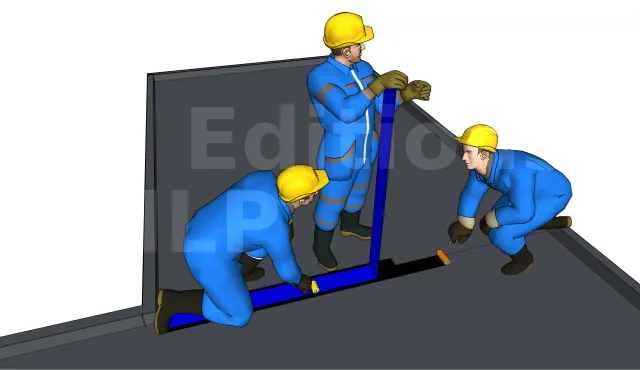

Pose de la bande de joint

• 1 : Colle primaire
• 2 : Bande de joint

texte=1|points=1912,1178,1812,1178,1640,1034|couleur=#ffffff|couleur_fleche=#ffffff
texte=2|points=1608,1242,1514,1242,1372,1088|couleur=#ffffff|couleur_fleche=#ffffff

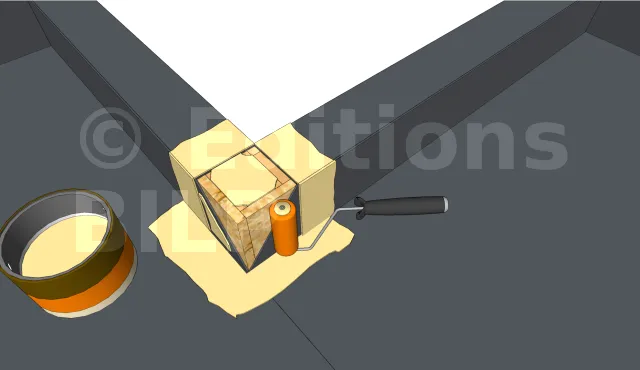

Réaliser un ruban de mastic PU

texte=Mastic Polyuréthan|points=716,132,608,132,260,486

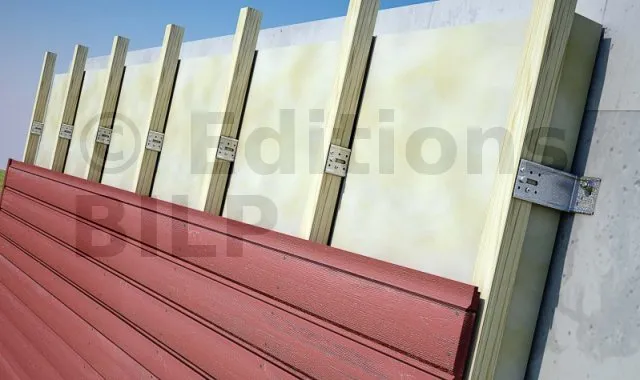

• Fixation de chevrons ou tasseaux.
• Fixation d’équerres simples et de menuiseries.
• Fixation de rails et colliers pour câbles et tuyaux.

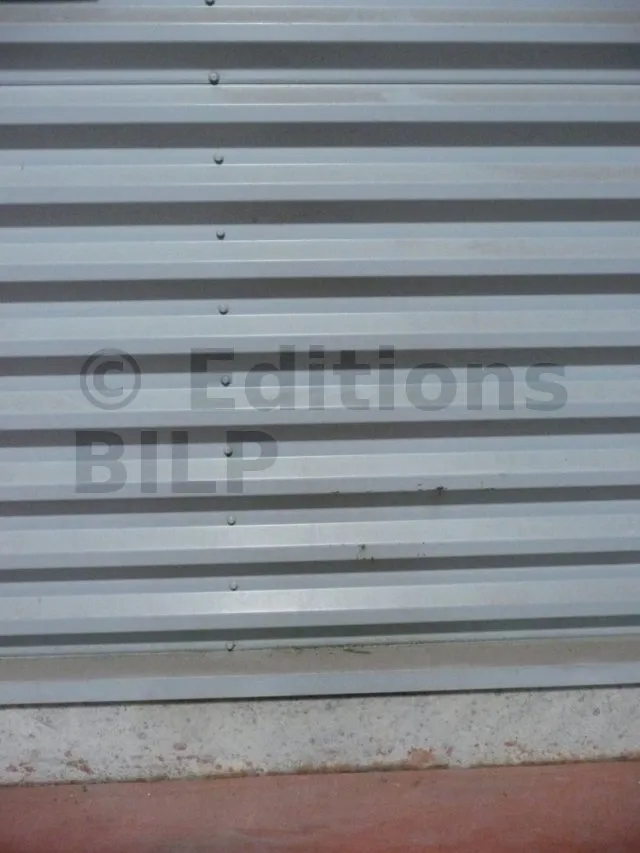

• Fixation de revêtements minces en façades extérieur et intérieur.

Données techniques

Charges de service en traction [kN] (1-2)

Charges de service en cisaillement [kN] (1-3)

1) Charges de service : elles sont calculées à partir des valeurs caractéristiques données dans les ETA sur lesquelles des coefficients partiels de sécurité issus de l’ETAG001 ainsi qu’un coefficient partiel d’actions γ f =1,4 sont appliqués.

2) Charges de service en traction : elles sont calculées pour du béton non armé et du béton armé standard dont les fers sont espacés de S≤15 cm ou de S≤10 cm si leurs diamètre est inférieur ou égal à 10 mm.

3) Charges de service en cisaillement : Les charges de services au cisaillement sont indiquées pour un ancrage seul sans tenir compte de la distance au bord de dalle. Pour les charges de cisaillement appliquées près du bord (C≤10hef ou 60d). La rupture en bord de dalle doit être vérifiée conformément à l’ETAG 001, annexe C, méthode A.

4) Béton non fissuré : Le béton est considéré comme non fissuré lorsque la tension à l’intérieur du béton est égale à σ L + σ R ≤ 0. En l’absence de vérification détaillée, on prendra σ R = 3N/mm2 (σL correspond à la tension à l’intérieur du béton qui résulte de charges extérieures, y compris les charges des ancrages).

5) Parpaing creux : Dans le cas d’une utilisation sur parpaing creux, il est impératif que la cheville traverse la 2éme alvéole.

SIMPSON Strong-Tie

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
