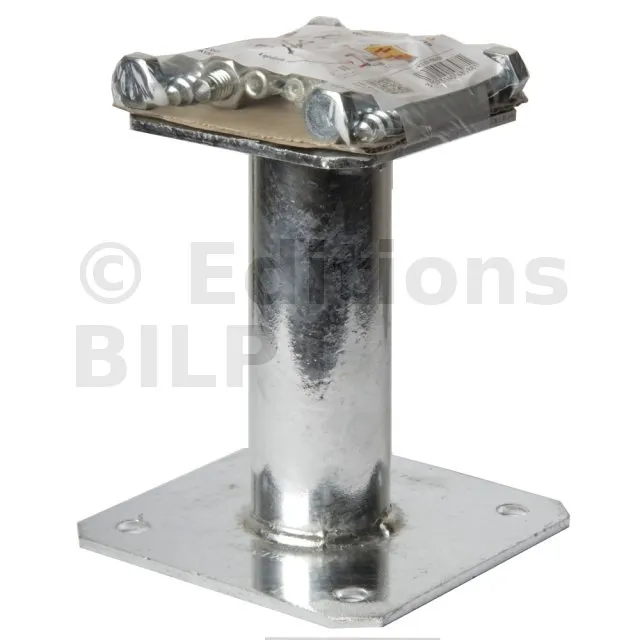

Pied de poteau fixe "prêt-à-fixer", corps rond, hauteur : 150 mm - Réf. KIT FIX PPA150
-
RéférenceKIT FIX PPA150
-
Epaisseur4mm
-
FabricationFrançaise
-
MatériauAcier S235JR suivant NF EN 10025 galvanisé à chaud suivant NF EN ISO 1461
-
MarqueSIMPSON Strong-Tie
-

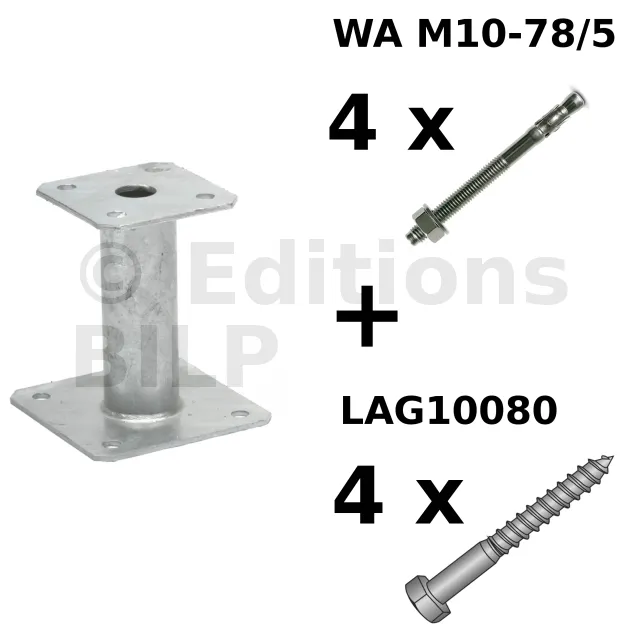

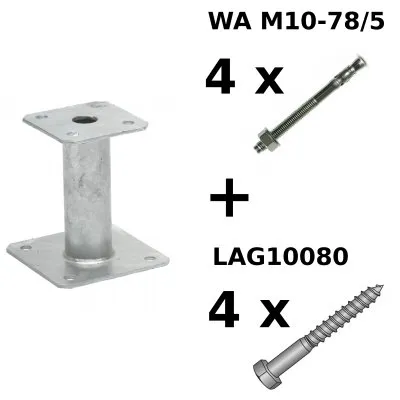

ContenuPPA150 + 4WA M10-78/5 + 4LAG10080
-
Largeur (A)100mm
-
Profondeur (B)100mm
-
Largeur (D)130mm
-
Profondeur (E)130mm
-
Hauteur (F)150mm
-
Diamètre (G)48.3mm
-
Perçages platine haute4Ø12
-
Perçages platine basse4Ø12
-
Largeur (E)-
-
Charge maximale admissible en compression4.03 tonnes
Pieds de poteau fixes
Les pieds de poteau fixes sont polyvalents, ils sont couramment utilisés dans les applications structurelles.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance : FR-DoP-e07/0285
Matière :
- Acier S235JR suivant NF EN 10025.
- Galvanisé à chaud suivant NF EN ISO 1461,
- Épaisseur : 4 mm.
Avantages :
- Fourni avec les accessoires de fixation,
- Aucun usinage nécessaire,
- Reprise de charge en soulèvement,
- Hauteur réglable grâce à la tige à sceller.
Applications
Support :
- Porteur : bois massif, bois lamellé-collé, béton.
- Porté : bois massif, bois lamellé-collé, bois composites.
Domaines d’utilisation :
- Poteaux de auvent
- Pergola
- Véranda

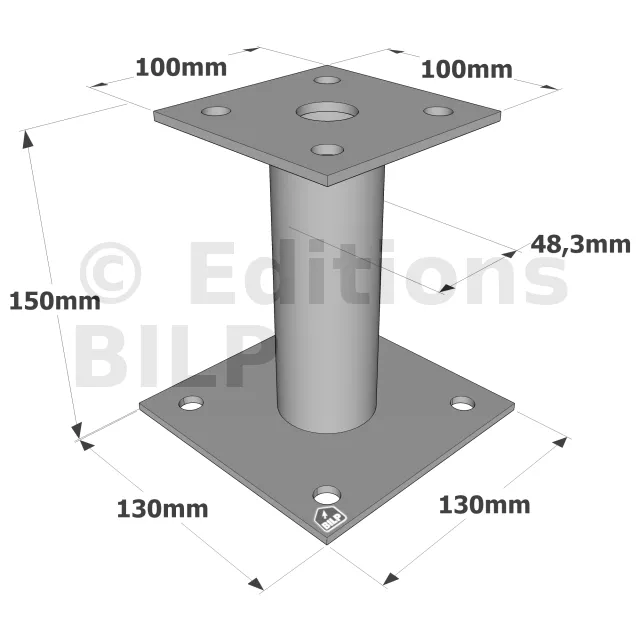

Dimensions et perçages
Dimensions
Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | D | E | F | G | t | Ø12 | Ø12 | |
PPA100 | 100 | 100 | 130 | 130 | 100 | 48.3 | 4 | 4 | 4 |
PPA150 | 100 | 100 | 130 | 130 | 150 | 48.3 | 4 | 4 | 4 |
Valeurs caractéristiques
Références | Valeurs caractéristiques - Bois sur béton | ||||
---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
Sur poteau | Sur béton | R1.k | |||
Qté | Type | Qté | Type | ||
PPA100 | 4 | LAG Ø10x80 | 4 | Ø10 | 78.5 / kmod^0.4 |
PPA150 | 4 | LAG Ø10x80 | 4 | Ø10 | 78.5 / kmod^0.4 |
* Référez-vous à la gamme d’ancrage dans notre boutique pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées
Références | Valeurs caractéristiques - Bois sur béton | ||||
---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
Sur poteau | Sur béton | R1.k* | |||
Qté | Type | Qté | Type | ||
PPA100 | 4 | LAG Ø10x80 | 4 | Ø10** | 78.5 / kmod^0.4 |
PPA150 | 4 | LAG Ø10x80 | 4 | Ø10** | 78.5 / kmod^0.4 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
** Référez-vous à la gamme d’ancrage dans notre boutique pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Fixations
Sur poteau :
Sur béton :
- Cheville mécanique : goujon WA M10-78/5.
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

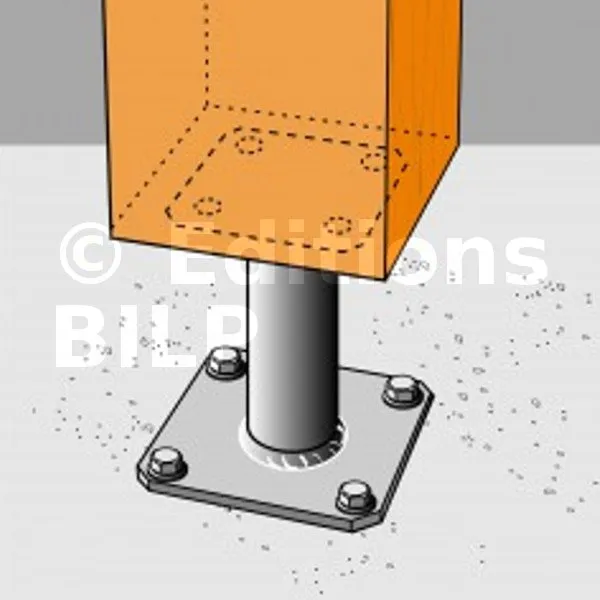

Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
Quel que soit le type de couverture, une toiture se doit d’être bien ventilée afin de prolonger au maximum sa durée de vie. En effet, le vide se situant sous le toit permet de :
- faire circuler l’air (sortie de l’air chaud vers l’extérieur et entrée de l’air frais vers l’intérieur)
- protéger les différentes parties de la toiture contre le développement des moisissures, des champignons, etc
- éviter la condensation d’eau
Dans les zones d’enneigement où la neige peut rester sur la couverture durant de longs mois, il est parfois nécessaire de ventiler la sous-face d’une couverture afin de lui donner une température avoisinant celle du milieu extérieur.
Pour ce faire, voici quelques recommandations à suivre :
- Vous pouvez procéder à la création d’ouverture dans les pignons (œil de bœuf).
- Afin que l’air puisse circuler naturellement dans le sens horizontal et dans le sens de la pente, il est recommandé de laisser une épaisseur libre minimale de 2 cm entre le dessous des liteaux et les écrans d’étanchéité ou les isolants thermiques.
- Vous pouvez également procéder à la création des chatières disposées en quinconce à partir de tuiles spéciales ou d’éléments en zinc. Notons que les chatières sont des petites ouvertures favorisant la ventilation naturelle des combles et des greniers.
1 : Couverture
2 : Ventillation
3 : Pare-pluie
4 : Tasseau
5 : Plancher de toiture
6 : Isolant
7 : Chevron
8 : Aboutage
