Pied de poteau OSP SUR MESURE

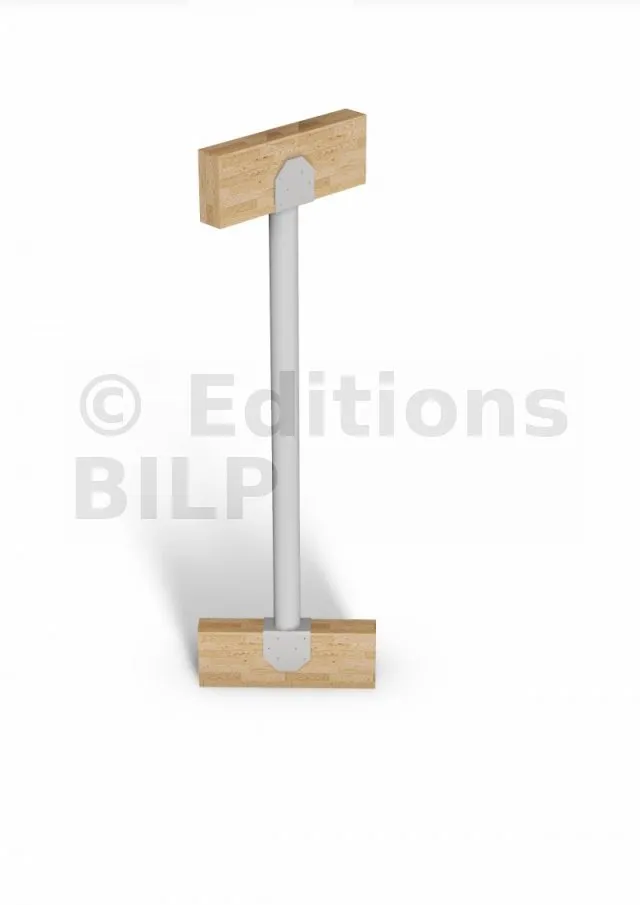

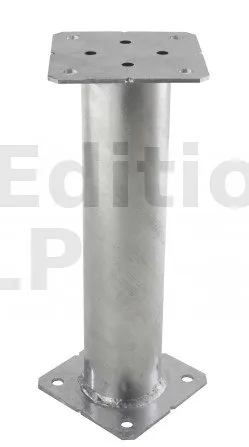

Le poteau métallique configurable OSP peut être utilisé pour supporter des charges axiales jusqu’en classe de service 3. Il est composé d’un tube circulaire et d’une platine au choix soudée à chaque extrémité.

Autres configurations possibles : nous consulter

Caractéristiques

Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;

Matière

  • Acier S235JR selon l’EN 10025-2 et galvanisation à chaud selon l’EN ISO 1461,
  • Finitions possibles : galvanisation à chaud, peinture antirouille (utilisation en intérieur), thermolaquage,
  • Inox sur demande.

Avantages

  • Résistance en compression,
  • Reprise de soulèvement possible,

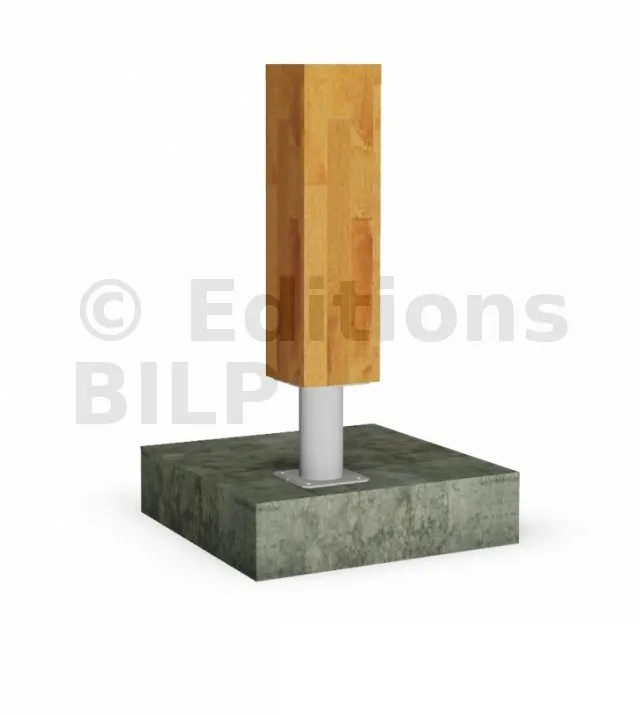

  • Peut être utilisé sur bois ou béton,
  • Marqueurs d’alignement sur les platines facilitant la pose,
  • Peinture sur demande.

Applications

Support

  • Béton ≥ C20/25,
  • Bois massif ou lamellé-collé ≥ C24.

Domaines d’utilisation

  • Poteaux support,
  • Pieds de poteau.

Données techniques

Description générale du produit

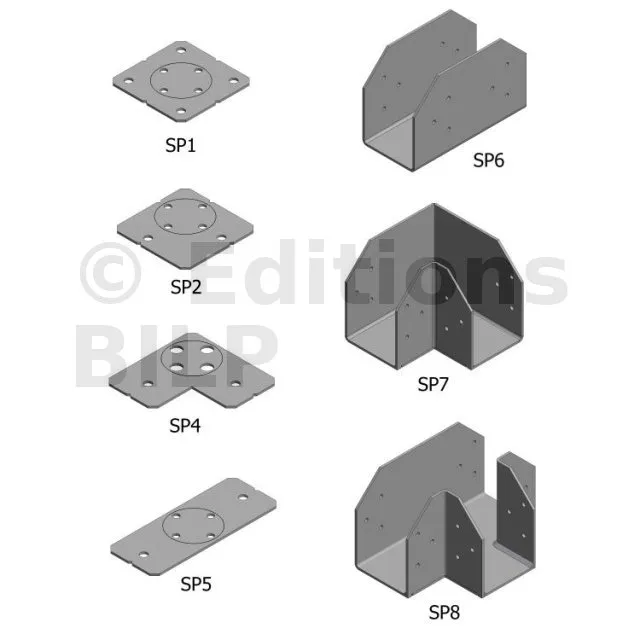

Le poteau OSP est la combinaison d’un tube et de platines soudées à chaque extrémité, sélectionnées parmi 9 différentes platines paramétrables. Les paramètres disponibles de tube et de platines sont décrits ci-dessous.

Dans les tableaux ci-dessous, la résistance caractéristique d’une configuration d’OSP correspond au minimum des résistances des platines sélectionnées. La vérification du tube et des soudures est incluse dans ces résistances. Ce produit peut être fixé sur béton et sur bois pour supporter des charges axiales (compression ou traction).

Pour les platines SP6, 7 et 8 dont la largeur A est différente de celle donnée dans les tableaux, l’utilisateur devra considérer le minimum des résistances des deux largeurs les plus proches. Les résistances données dans ces tableaux sont des résistances caractéristiques au sens de l’EN1995-1-1 et devront être multipliées par le facteur kmod et divisées par γm.

* La compression est considérée perpendiculaire au fil du bois, pour une classe C24 ou supérieure.
** Pour les platines SP6, SP7 ou SP8, la traction perpendiculaire au fil du bois devra être vérifiée par l’utilisateur.
*** La résistance des ancrages devra être vérifiée par l’utilisateur.

Les résistances à la compression perpendiculaire au fil du bois R1.k ne sont valables que s’il n’y a pas de charge concentrée à une distance inférieure 2h, avec h la hauteur de la poutre. Les résistances à la compression perpendiculaire au fil du bois R1.k peuvent être multipliées par 1.16 si du lamellé collé est utilisé.

Dimensions de tube

RéférencesDimensions [mm]
Dimensions de l’élément
G F t
Tube-89-3 88.9 100-3000 3
Tube-102-3 101.6 100-3000 3
Tube-114-3 114.3 100-3000 3
Tube-140-3 139.7 100-3000 3

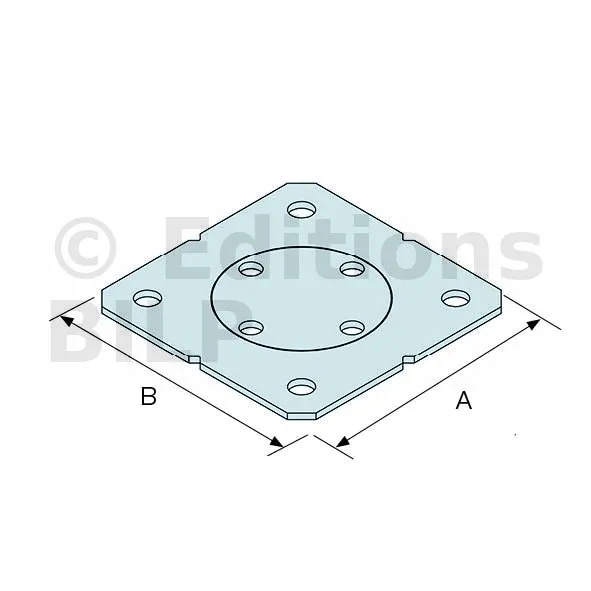

SP1 Dimensions

RéférencesDimensions [mm] Fixations
Dimensions de l’élément Compatible avec le tube de diamètre G Perçages platine Sur bois Sur béton
A B t Qté Type Qté Type
SP1/Ø89 150 150 4 89 4 Ø14 4 Ø12 4 Ø12
SP1/Ø102 160 160 4 102 4 Ø14 4 Ø12 4 Ø12
SP1/Ø114 180 180 4 114 4 Ø14 4 Ø12 4 Ø12
SP1/Ø140 200 200 4 140 4 Ø14 4 Ø12 4 Ø12

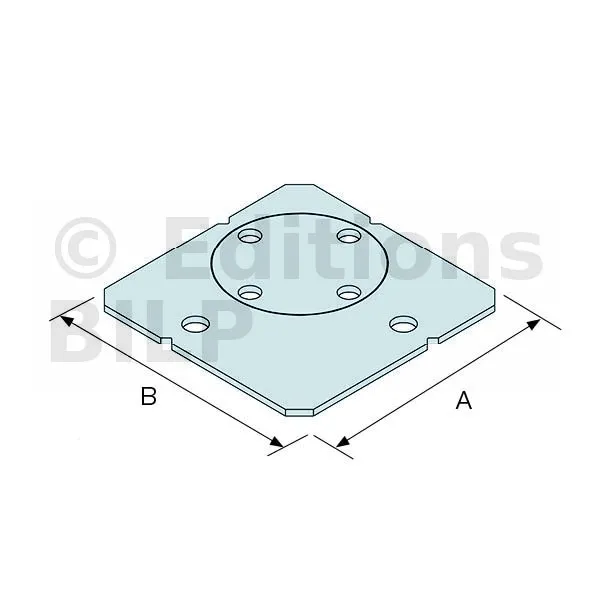

SP2 Dimensions

RéférencesDimensions [mm] Fixations
Dimensions de l’élément Compatible avec le tube de diamètre G Perçages platine Sur bois Sur béton
A B t Qté Type Qté Type
SP2/Ø89 150 150 4 89 2 Ø14 2 Ø12 2 Ø12
SP2/Ø102 160 160 4 102 2 Ø14 2 Ø12 2 Ø12
SP2/Ø114 180 180 4 114 2 Ø14 2 Ø12 2 Ø12
SP2/Ø140 180 180 4 140 2 Ø14 2 Ø12 2 Ø12

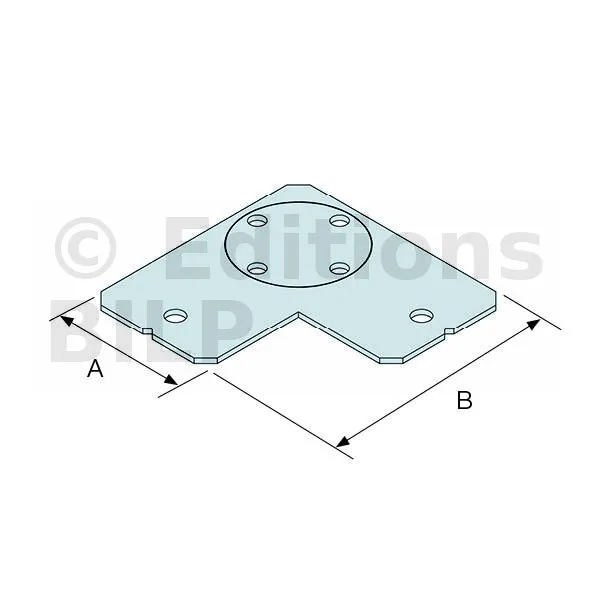

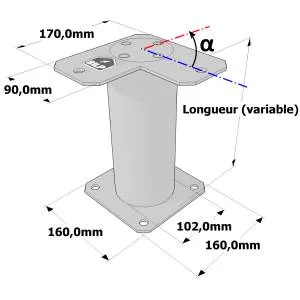

SP4 Dimensions

RéférencesDimensions [mm] Fixations
Dimensions de l’élément Compatible avec le tube de diamètre G Perçages platine Sur bois Sur béton
A B t Qté Type Qté Type
SP4/Ø89/80 80 160 4 89 2 Ø12 2 Ø10 2 Ø10
SP4/Ø89/90 90 170 4 89 2 Ø12 2 Ø10 2 Ø10
SP4/Ø89/100 100 180 4 89 2 Ø14 2 Ø12 2 Ø12
SP4/Ø89/120 120 200 4 89 2 Ø14 2 Ø12 2 Ø12
SP4/Ø102/90 90 170 4 102 2 Ø12 2 Ø10 2 Ø10
SP4/Ø102/100 100 180 4 102 2 Ø14 2 Ø12 2 Ø12
SP4/Ø102/120 120 200 4 102 2 Ø14 2 Ø12 2 Ø12
SP4/Ø114/100 100 180 4 114 2 Ø14 2 Ø12 2 Ø12
SP4/Ø114/120 120 200 4 114 2 Ø14 2 Ø12 2 Ø12
SP4/Ø114/140 140 220 4 114 2 Ø18 2 Ø16 2 Ø16
SP4/Ø114/150 150 230 4 114 2 Ø18 2 Ø16 2 Ø16
SP4/Ø140/120 120 200 4 140 2 Ø14 2 Ø12 2 Ø12
SP4/Ø140/140 140 220 4 140 2 Ø18 2 Ø16 2 Ø16
SP4/Ø140/150 150 230 4 140 2 Ø18 2 Ø16 2 Ø16

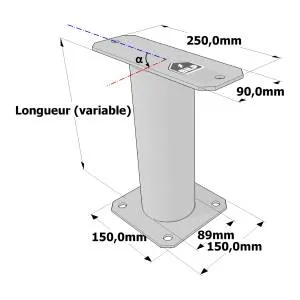

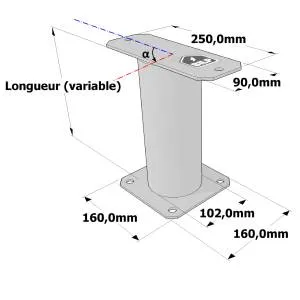

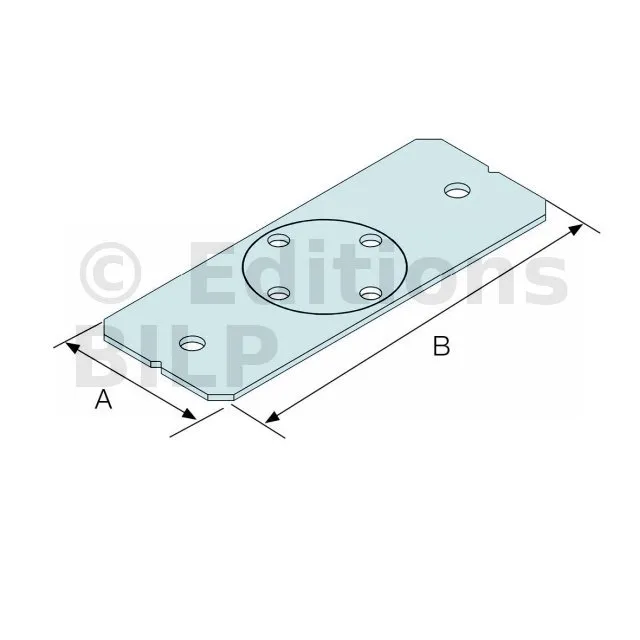

SP5 Dimensions

RéférencesDimensions [mm] Fixations
Dimensions de l’élément Compatible avec le tube de diamètre G Perçages platine Sur bois Sur béton
A B t Qté Type Qté Type
SP5/Ø89/80 80 240 4 89 2 Ø12 2 Ø10 2 Ø10
SP5/Ø89/90 90 250 4 89 2 Ø12 2 Ø10 2 Ø10
SP5/Ø89/100 100 260 4 89 2 Ø14 2 Ø12 2 Ø12
SP5/Ø89/120 120 280 4 89 2 Ø14 2 Ø12 2 Ø12
SP5/Ø102/80 80 240 4 102 2 Ø12 2 Ø10 2 Ø10
SP5/Ø102/90 90 250 4 102 2 Ø12 2 Ø10 2 Ø10
SP5/Ø102/100 100 260 4 102 2 Ø14 2 Ø12 2 Ø12
SP5/Ø102/120 120 280 4 102 2 Ø14 2 Ø12 2 Ø12
SP5/Ø114/90 90 250 4 114 2 Ø12 2 Ø10 2 Ø10
SP5/Ø114/100 100 260 4 114 2 Ø14 2 Ø12 2 Ø12
SP5/Ø114/120 120 280 4 114 2 Ø14 2 Ø12 2 Ø12
SP5/Ø114/140 140 300 4 114 2 Ø18 2 Ø16 2 Ø16
SP5/Ø114/150 150 310 4 114 2 Ø18 2 Ø16 2 Ø16
SP5/Ø140/120 120 280 4 140 2 Ø14 2 Ø12 2 Ø12
SP5/Ø140/140 140 300 4 140 2 Ø18 2 Ø16 2 Ø16
SP5/Ø140/150 150 310 4 140 2 Ø18 2 Ø16 2 Ø16

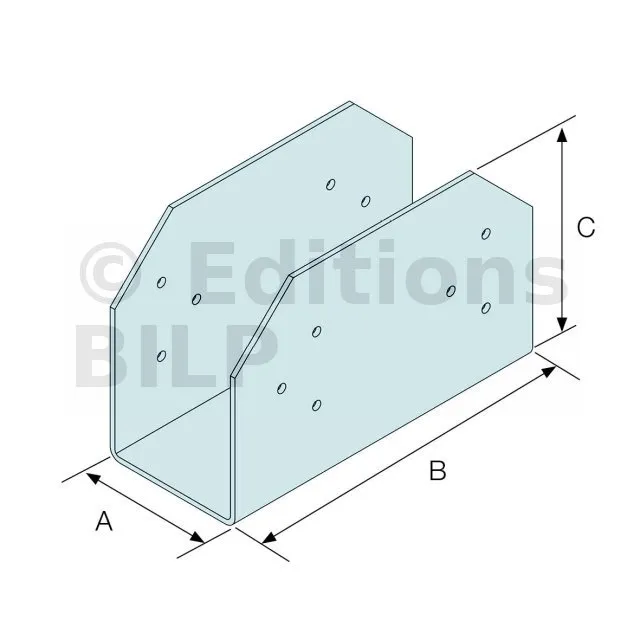

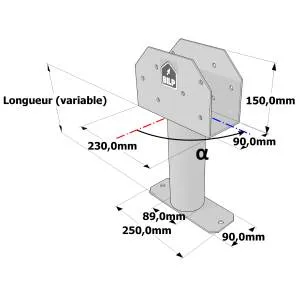

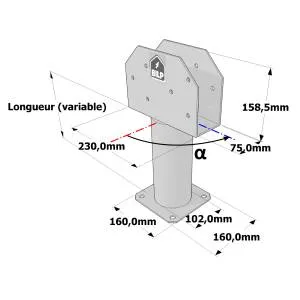

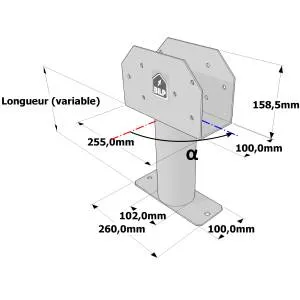

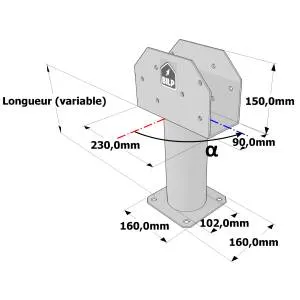

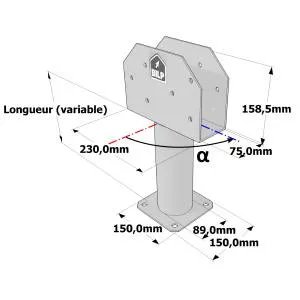

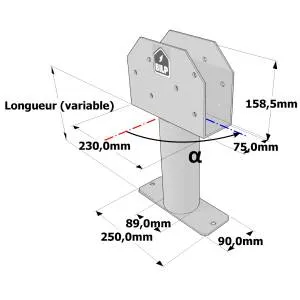

SP6 Dimensions

RéférencesDimensions [mm]Fixations
Dimensions de l’élément Compatible avec le tube de diamètre G Perçages platine Sur bois
A B C t Qté Type
SP6/Ø89/75-90 75 - 90 230 195 - A/2 4 89 12 Ø9.5 12 Ø8x40
SP6/Ø89/91-115 91 - 115 255 207,5 - A/2 4 89 12 Ø9.5 12 Ø8x40
SP6/Ø89/116-129 116 - 129 282 221 - A/2 4 89 12 Ø9.5 12 Ø8x40
SP6/Ø102/75-90 75 - 90 230 195 - A/2 4 102 12 Ø9.5 12 Ø8x40
SP6/Ø102/91-115 91 - 115 255 207,5 - A/2 4 102 12 Ø9.5 12 Ø8x40
SP6/Ø102/116-142 116 - 142 282 221 - A/2 4 102 12 Ø9.5 12 Ø8x40
SP6/Ø114/91-115 91 - 115 255 207,5 - A/2 4 114 12 Ø9.5 12 Ø8x40
SP6/Ø114/116-142 116 - 142 282 221 - A/2 4 114 12 Ø9.5 12 Ø8x40
SP6/Ø140/116-142 116 - 142 282 221 - A/2 4 140 12 Ø9.5 12 Ø8x40

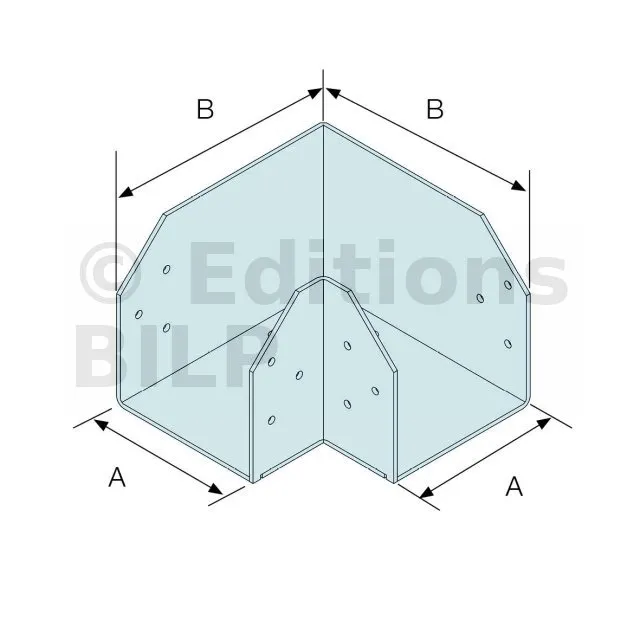

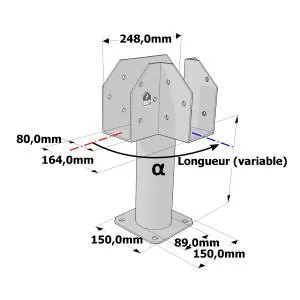

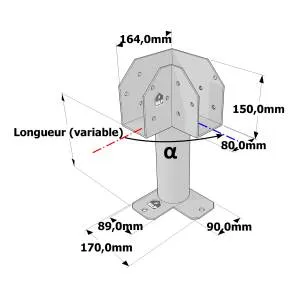

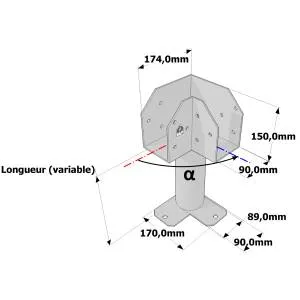

SP7 Dimensions

RéférencesDimensions [mm]Fixations
Dimensions de l’élément Compatible avec le tube de diamètre G Perçages platine Sur bois
A B C t Qté Type
SP7/Ø89/75-114 75-114 A + 84 150 4 89 12 Ø9.5 12 Ø8x40
SP7/Ø89/115-129 115-129 A + 84 150 4 89 12 Ø9.5 12 Ø8x40
SP7/Ø89/75-79 75-79 A + 84 150 4 89 12 Ø9.5 12 Ø8x40
SP7/Ø89/80-89 80-89 A + 84 150 4 89 12 Ø9.5 12 Ø8x40
SP7/Ø89/90-99 90-99 A + 84 150 4 89 12 Ø9.5 12 Ø8x40
SP7/Ø89/100-114 100-114 A + 84 150 4 89 12 Ø9.5 12 Ø8x40
SP7/Ø89/115-119 115-119 A + 84 150 4 89 12 Ø9.5 12 Ø8x40
SP7/Ø89/120-129 120-129 A + 84 150 4 89 12 Ø9.5 12 Ø8x40
SP7/Ø102/90-99 90-99 A + 84 150 4 102 12 Ø9.5 12 Ø8x40
SP7/Ø102/100-114 100-114 A + 84 150 4 102 12 Ø9.5 12 Ø8x40
SP7/Ø102/115-119 115-119 A + 84 150 4 102 12 Ø9.5 12 Ø8x40
SP7/Ø102/120-139 120-139 A + 84 150 4 102 12 Ø9.5 12 Ø8x40
SP7/Ø114/100-139 100-139 A + 84 150 4 114 12 Ø9.5 12 Ø8x40
SP7/Ø114/100-114 100-114 A + 84 150 4 114 12 Ø9.5 12 Ø8x40
SP7/Ø114/115-119 115-119 A + 84 150 4 114 12 Ø9.5 12 Ø8x40
SP7/Ø114/120-139 120-139 A + 84 150 4 114 12 Ø9.5 12 Ø8x40
SP7/Ø114/140-142 140-142 A + 84 150 4 114 12 Ø9.5 12 Ø8x40
SP7/Ø140/115-119 115-119 A + 84 150 4 140 12 Ø9.5 12 Ø8x40
SP7/Ø140/120-139 120-139 A + 84 150 4 140 12 Ø9.5 12 Ø8x40
SP7/Ø140/140-142 140-142 A + 84 150 4 140 12 Ø9.5 12 Ø8x40

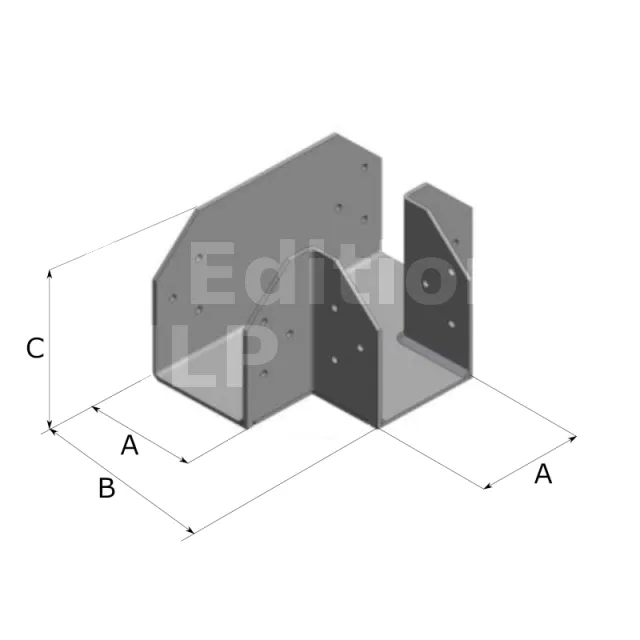

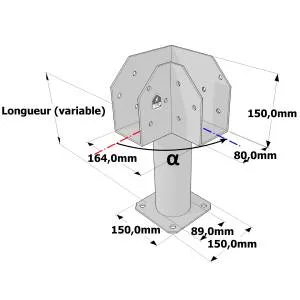

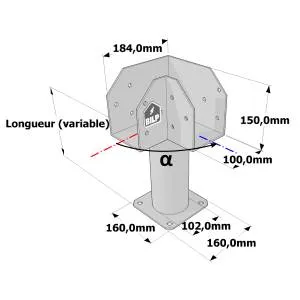

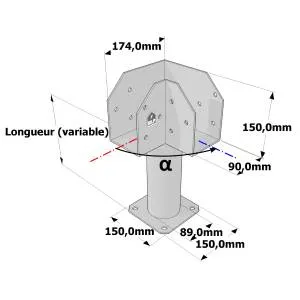

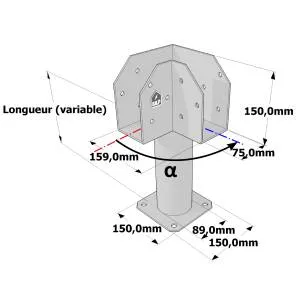

SP8 Dimensions

RéférencesDimensions [mm]Fixations
Dimensions de l’élément Compatible avec le tube de diamètre G Perçages platine Sur bois
A B C t Qté Type
SP8/Ø89/75-114 75-114 A + 84 150 4 89 18 Ø9.5 18 Ø8x40
SP8/Ø89/115-129 115-129 A + 84 150 4 89 18 Ø9.5 18 Ø8x40
SP8/Ø89/75-79 75-79 A + 84 150 4 89 18 Ø9.5 18 Ø8x40
SP8/Ø89/80-89 80-89 A + 84 150 4 89 18 Ø9.5 18 Ø8x40
SP8/Ø89/90-99 90-99 A + 84 150 4 89 18 Ø9.5 18 Ø8x40
SP8/Ø89/100-114 100-114 A + 84 150 4 89 18 Ø9.5 18 Ø8x40
SP8/Ø89/115-119 115-119 A + 84 150 4 89 18 Ø9.5 18 Ø8x40
SP8/Ø89/120-129 120-129 A + 84 150 4 89 18 Ø9.5 18 Ø8x40
SP8/Ø102/80-89 80-89 A + 84 150 4 102 18 Ø9.5 18 Ø8x40
SP8/Ø102/90-99 90-99 A + 84 150 4 102 18 Ø9.5 18 Ø8x40
SP8/Ø102/100-114 100-114 A + 84 150 4 102 18 Ø9.5 18 Ø8x40
SP8/Ø102/115-119 115-119 A + 84 150 4 102 18 Ø9.5 18 Ø8x40
SP8/Ø102/120-139 120-139 A + 84 150 4 102 18 Ø9.5 18 Ø8x40
SP8/Ø114/100-114 100-114 A + 84 150 4 114 18 Ø9.5 18 Ø8x40
SP8/Ø114/115-119 115-119 A + 84 150 4 114 18 Ø9.5 18 Ø8x40
SP8/Ø114/120-139 120-139 A + 84 150 4 114 18 Ø9.5 18 Ø8x40
SP8/Ø114/140-142 140-142 A + 84 150 4 114 18 Ø9.5 18 Ø8x40
SP8/Ø140/115-119 115-119 A + 84 150 4 140 18 Ø9.5 18 Ø8x40
SP8/Ø140/120-139 120-139 A + 84 150 4 140 18 Ø9.5 18 Ø8x40
SP8/Ø140/140-142 140-142 A + 84 150 4 140 18 Ø9.5 18 Ø8x40

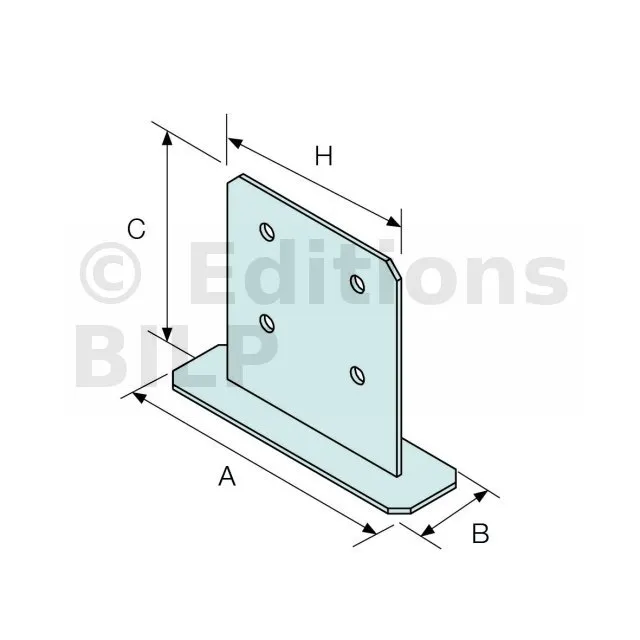

SP9 Dimensions

RéférencesDimensions [mm]Fixations
Dimensions de l’élément Compatible avec le tube de diamètre G Perçages platine Sur bois
A B C H t Qté Type
SP9 210 60 160 150 4 89 - 102 - 114 - 140 4 Ø13 4 Ø12xL
