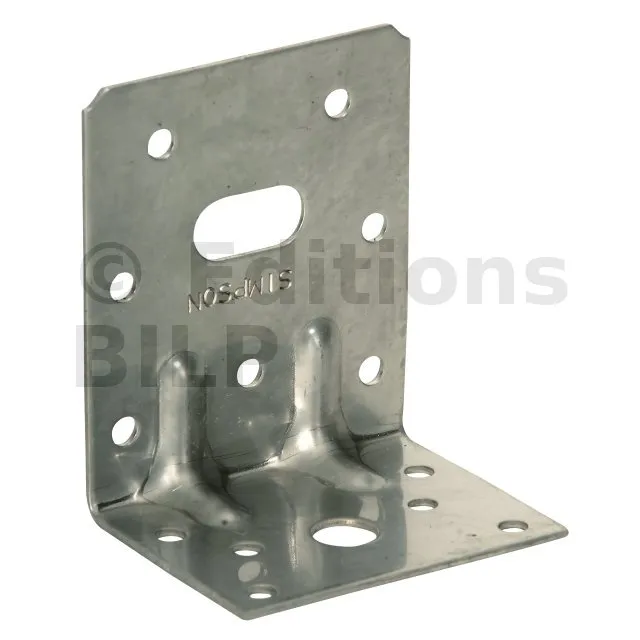

Équerre structurelle - INOX A4 - Réf. E5IX/1.5/1122/11
L’équerre inox E5IX est préconisée pour une utilisation dans des ambiances agressives.
-
RéférenceE5IX/1.5/1122/11
-
Epaisseur1.5mm
-
Fabricationfrançaise
-
MatériauAcier inoxydable A4
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B7Ø5 - 1Ø11x22
-
Perçages Aile C6Ø5 - 1Ø11
-
Code EAN3523140223094
-
Largeur65mm
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0106
Agréments techniques : ETA-06/0106
Matière
- Acier inoxydable A4,
- Épaisseur : 1,5 mm.
Avantages
- Adaptée aux ambiances agressives,
- Grande variété d’utilisations.
Applications
Support

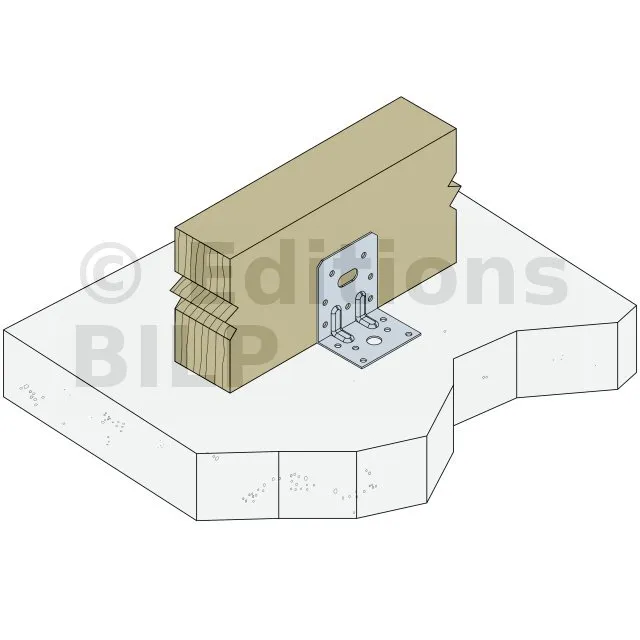

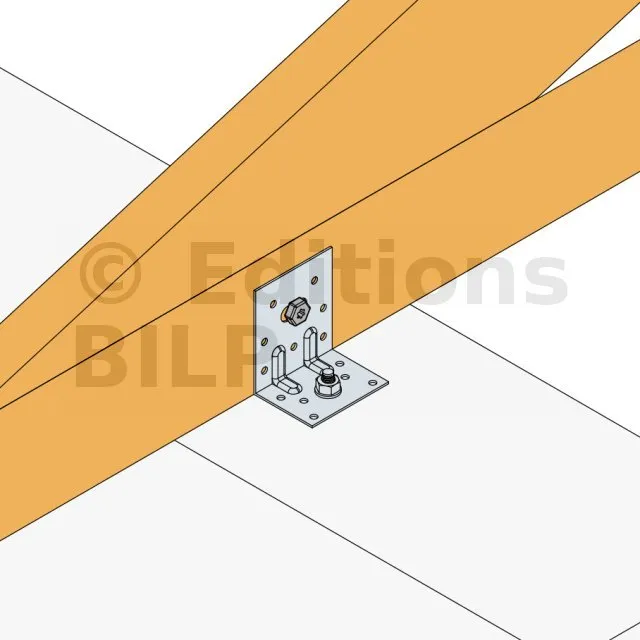

- Porteur :bois massif, lamellé collé, béton...

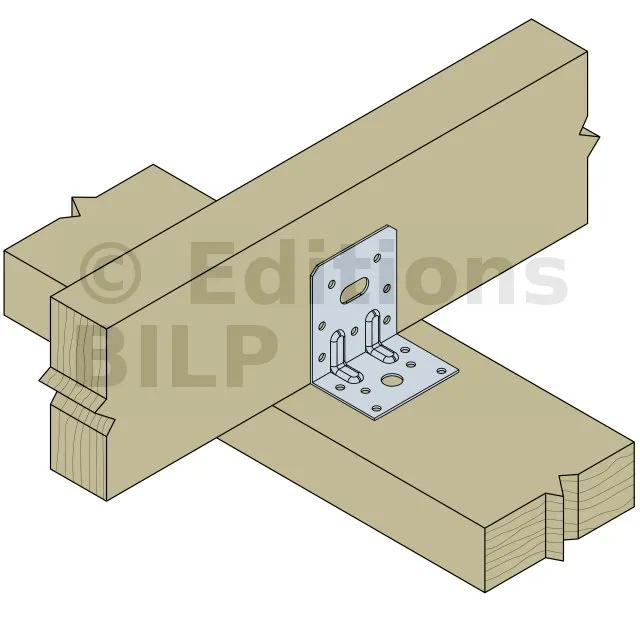

- Porté :bois massif, lamellé collé, bois composite, fermes triangulées, profilés...
Domaines d’utilisation
- Fixation de fermettes.
- Lisses de bardage, montant de bardage.
- Ancrage de chevrons.
- Consoles...

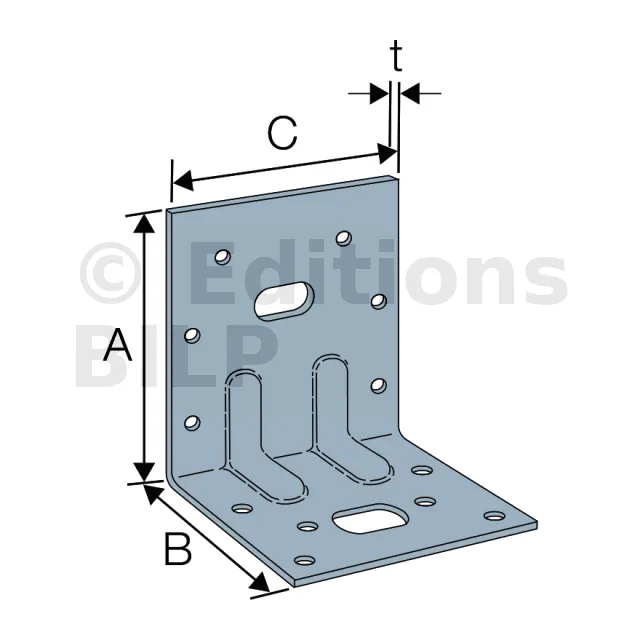

Dimensions et perçages
Références | Dimensions | Perçages | ||||||
---|---|---|---|---|---|---|---|---|
A | B | C | Épaisseur | Aile B | Aile C | |||
Pointes | Oblongs | Pointes | Oblongs | |||||
E5IX/1,5/1122/11 | 65 | 75 | 48 | 1.5 | 7Ø5 | 1Ø11X22 | 6Ø5 | 1Ø11 |
Valeurs Caractéristiques
Références | Fixations | Valeurs Caractéristiques | ||||
---|---|---|---|---|---|---|
Nombre de pointes | Traction (F1) | Cisaillement (F2 = F3) | ||||
Aile B | Aile C | Ø4,0x35 | Ø4,0x50 | Ø4,0x35 | Ø4,0x50 | |
E5IX/1,5/1122/11 | 7 | 6 | 6.1 | 8.6 | 9.8 | 13 |
Fixations
Sur bois :
- Pointes annelées inox PCRIX Ø4.0x50.
- Vis inox CSA-S.
- Boulons inox.
Sur support rigide :
Support béton :
- Cheville mécanique : goujon BOAXII M10-92/10A4.
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.
Support maçonnerie creuse :
- Cheville mécanique : cheville FPNH 10-135/65 A4 A4.
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 A4 + tamis SH M16-130.
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
