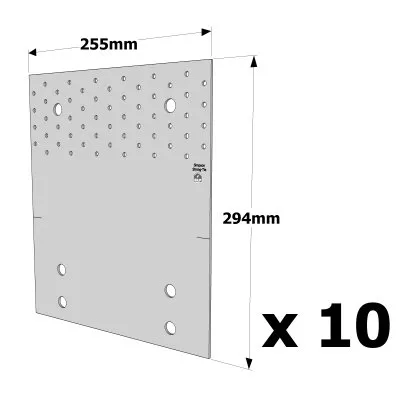

Plaque perforée pour CLT - Réf. NPB255SO_10

bientôt DISPO
Expédition estimée dans 8 jours.
13€87
  HT  / plaque
soit 138.67€ pour 10 plaques
(166.40 € TTC)

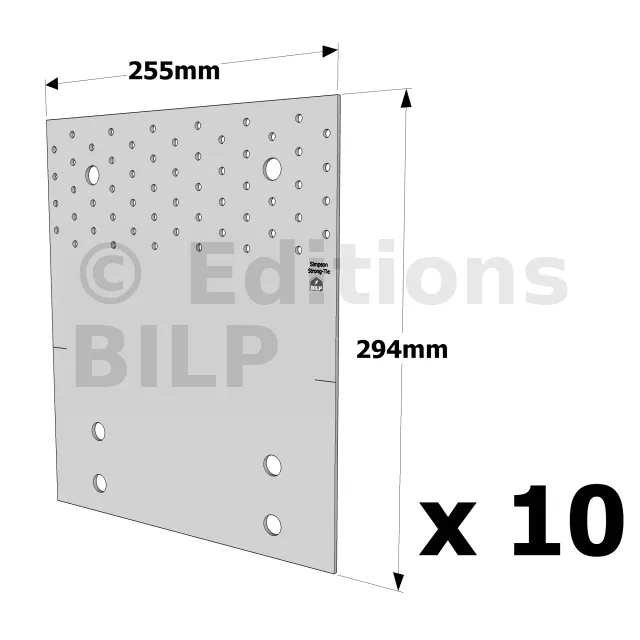

    • 294mm
    • 255mm
    • 10 pièces
  • Autres choix

  • Référence
    NPB255SO_10
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Perçages
    97Ø5 - 6Ø14
  • Epaisseur
    3mm

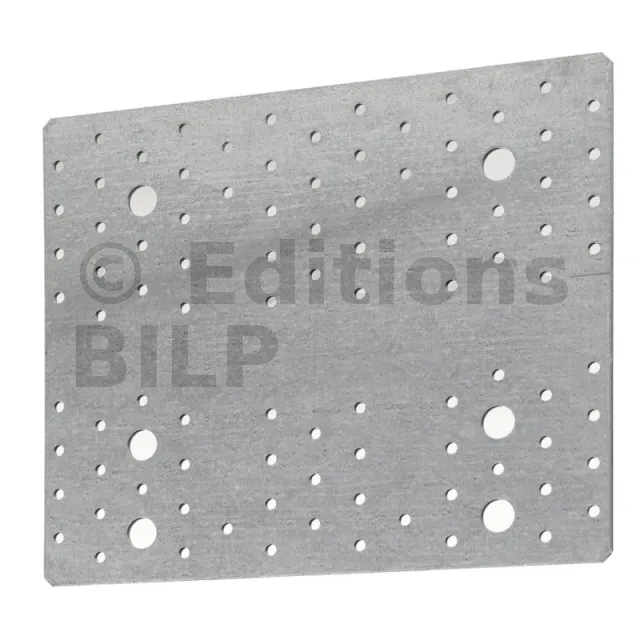

Plaque perforée pour CLT

Les plaques perforées NPB255 et NPB255SO ont été spécialement développées pour la fixation de panneaux CLT sur support bois, support CLT ou support béton.

Caractéristiques

Déclarations de performance : FR-DoP-h10/0005 ;
Agrément technique (ATE) : eta-06-0106.pdf

Matière

  • Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
  • Epaisseur 3 mm

Avantages

  • Idéale pour une utilisation en bâtiment CLT,
  • Installation facilitée par une ligne de marquage qui permet de positionner les deux éléments à assembler,
  • Grande polyvalence : peut être fixée sur support bois et support béton,
  • Performances élevées pour des directions d’efforts horizontales et verticales.

Applications

Support
Porteur : CLT, bois, acier...
Porté : CLT, bois massif, bois lamellé-collé, bois composite...

Domaine d’utilisation

  • Panneaux massifs,
  • Panneaux lamellés croisés (CLT)...

Données techniques

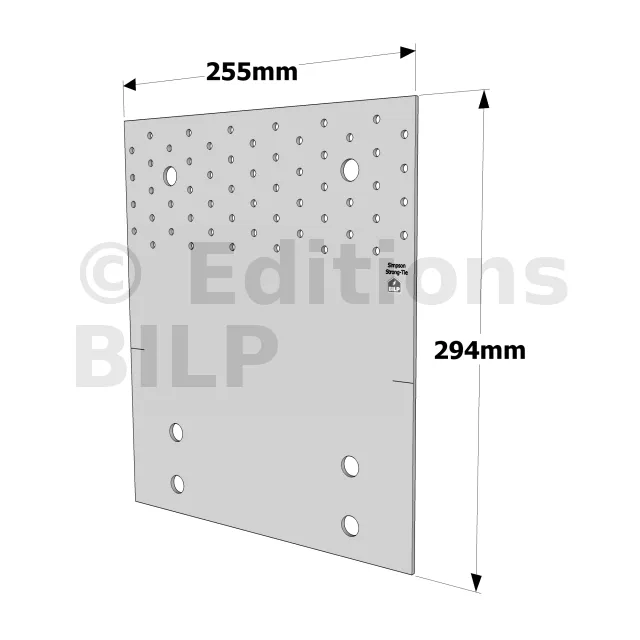

Dimensions

RéférencesDimensions [mm]Perçages
A B t Ø5 Ø14
NPB255 214 255 3 93 6
NPB255SO 294 255 3 97 6

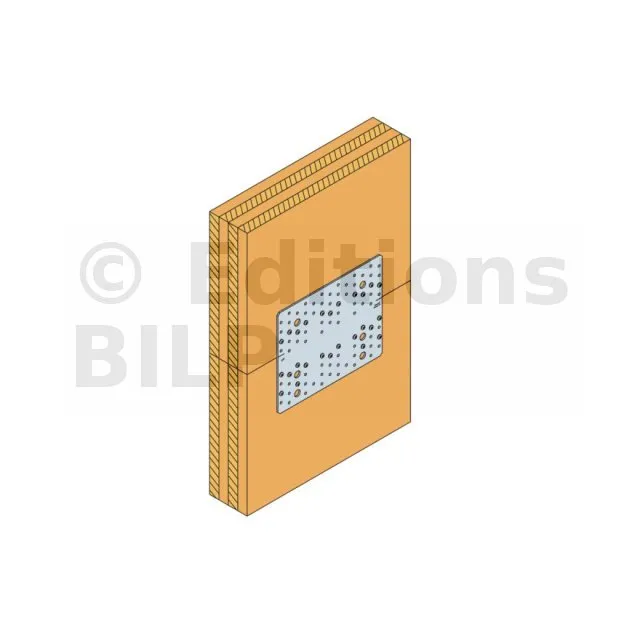

Valeurs caractéristiques - Bois sur bois ou CLT sur CLT

RéférencesValeurs Caractéristiques - Bois sur bois ou CLT sur CLT
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Partie haute Partie basse R1.k R2.k
CNA4.0x50 CSA5.0x50 CNA4.0x50 CSA5.0x50
NPB255 NP 1 11 15 23.9 27.6 20.8 24
NPB255 NP 2 13 15 28.3 32.6 19.4 22.3
NPB255 NP 3 30 31 66.5 78.9 33.9 40.2
NPB255 NP 4 24 28 53.2 63.1 27.7 32.9
NPB255SO NP 5 30 31 66.5 78.9 25 29.7

La connexion sur bois peut également être appliquée pour la connexion sur CLT. Les distances aux bords du bois doivent être vérifiées.
Les plans de clouage NP 1 à 5 sont décrits dans le document pdf disponible dans l’onglet "Mise en œuvre"

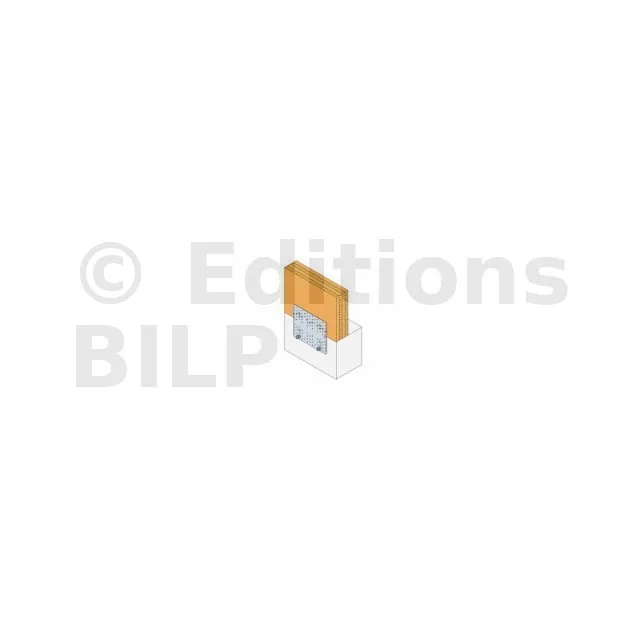

Valeurs caractéristiques - Bois sur béton

RéférencesValeurs Caractéristiques - Bois sur béton - Plan de clouage 2
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Partie haute Partie basse R1.k R2.k f [mm]
NPB255 NP 6 11 2 23.9 27.6 22.8 26.3 115
NPB255 NP 7 13 2 28.9 34.2 19.3 22.9 120
NPB255 NP 8 30 2 66.5 78.9 28.4 33.7 70
NPB255 NP 9 19 2 42.1 50 23.9 28.4 100
NPB255SO NP 10 24 2 52.2 60.2 22.2 25.6 120
NPB255SO NP 11 26 2 56.6 65.3 21.5 24.8 120
NPB255SO NP 12 30 2 66.5 78.9 21.3 25.2 115
NPB255SO NP 13 30 2 66.5 78.9 25.5 30.2 100

La connexion sur bois peut également être appliquée pour la connexion sur CLT. Les distances aux bords du bois ainsi que les distances aux bords du béton doivent être vérifiées.

La résistance des ancrages doit être vérifiée, notamment le moment induit par l’effort F2, associé à un bras de levier "f" donné dans le tableau ci-dessus.

Les plans de clouage NP 6 à 13 sont décrits dans le document pdf disponible dans l’onglet "Mise en œuvre"
