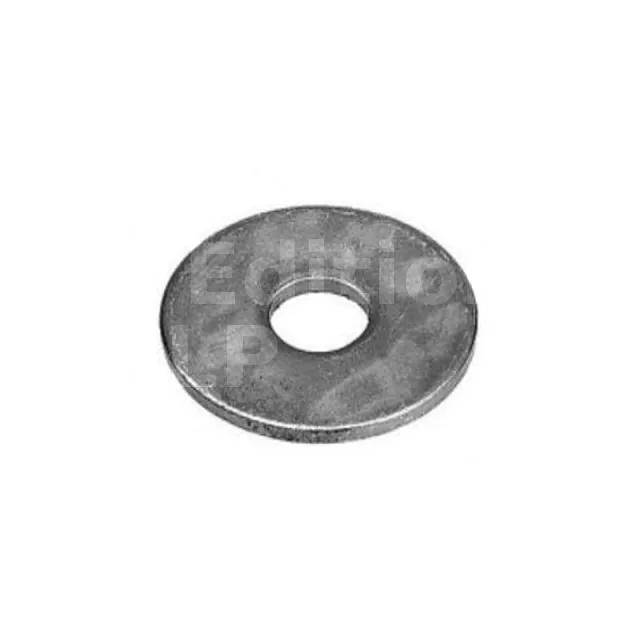

Rondelles plates - Réf. LM-M12/27/2.5-Z
Pour tige de diamètre 12mm.
-
RéférenceLM-M12/27/2.5-Z
-
Epaisseur2,5mm
-
Conditionnement1 blister de 25 rondelles
-
FabricationFrançaise
-
MatériauAcier électrozingué
-
MarqueSIMPSON Strong-Tie
-
Pour tige THR diamètre12mm
-
Diamètre Extérieur27mm
Rondelles plates
Les rondelles LM sont à utiliser en complément des tiges THR et des écrous EH.
Caractéristiques
Matière
- Acier électrozingué.
Avantages
- Large gamme : diamètres disponibles de M6 à M24,
- S’adapte sur toutes les tiges et écrous du marché en acier électrozingué.
Applications :
Support :
- Béton non fissuré,
- Pierre naturelle dure.
Domaines d‘utilisation :
- Racks, machines-outils, faux-plafonds,
- Portails, stores, gardes corps,
- Sabots de charpente, pieds de poteaux...
Dimensions

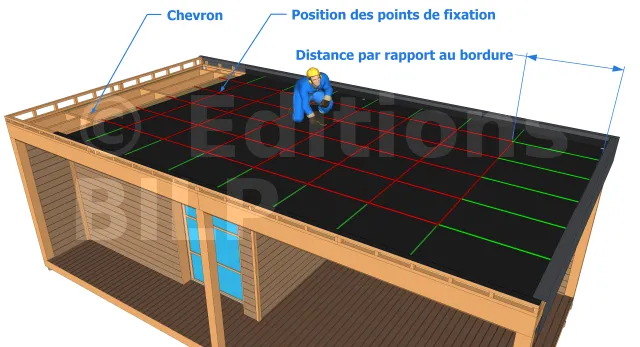

Détermination de la position de l’installation et des points de fixation
Par rapport aux positions des chevrons de votre toiture, vous allez commencer par déterminer et marquer la position de l’installation des premiers profilés sur votre toiture. La distance minimale par rapport aux bordures de la toiture mais également l’écartement optimale des points de fixations sont normalement indiquées par le fabriquant et devront être scrupuleusement respectées.
A travers ses informations, vous allez donc l’emplacement des points de fixations sur la toiture.
Références | Diamètre intérieur d1 [mm] | Diamètre extérieur d2 [mm] | Épaisseur t [mm] |
---|---|---|---|
LM-M6/14/1.2-Z | 6.4 | 14 | 1.2 |
LM-M8/18/1.5-Z | 8.4 | 18 | 1.5 |
LM-M10/22/2.0-Z | 10.4 | 22 | 2 |
LM-M12/27/2.5-Z | 12.4 | 27 | 2.5 |
LM-M14/30/2.5-Z | 14.4 | 30 | 2.5 |
LM-M16/32/3.0-Z | 16.4 | 32 | 3 |
LM-M18/36/3.0-Z | 18.4 | 36 | 3 |
LM-M20/40/3.0-Z | 20.4 | 40 | 3 |
LM-M24/50/4.0-Z | 24.4 | 50 | 4 |
